CLT-1型 高精度光學透鏡中心儀【定心儀 / 中心偏測量儀】



 產品簡介   Product introduction

---

透鏡中心儀是一種廣泛應用于光學元件加工及光學裝配過程中測量和校正球面透鏡光軸與外圓不同軸度的儀器。被測棱鏡可以是單片的或膠合的。物鏡焦距變化采用可換物鏡方式，十字線目標有亮視場暗線和暗視場亮線兩種。該儀器操作簡單，使用方便，是透鏡生產線工藝中必不可少的檢測儀器。

 工作原理   Working principle

---

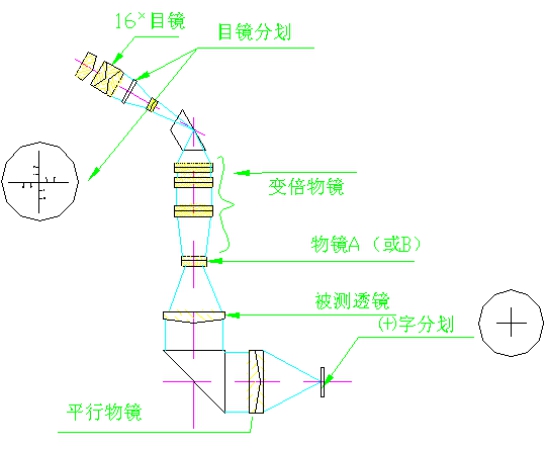

光源經聚光鏡聚光后照明十字分劃板 I  或  II  或  III 。此十字線經平行鏡組成平行光送出。此時如用正焦輔助鏡 A ，可從目鏡分劃板上看到十字線象。如在物鏡 A （或 B ）與平行物鏡間放置一被測透鏡，并調節變倍物鏡倍率即調節其工作距離使十字分劃 A 在目鏡分劃 B 上成像。然后以外圓為基準旋轉被測透鏡，如果透鏡光軸與外圓同軸時，則目鏡分劃 B 上的十字分劃象應保持不動。如透鏡光軸與外徑不同軸時，則目鏡分劃 B 上的十字分劃象的中心將隨著被測透鏡而旋轉，根據分劃格值可讀出相應的旋轉半徑，再除以組合物鏡總放大倍率其商即為該被測透鏡的光軸的不同軸度。



 使用方法   Use

---

1、測量單片透鏡或膠合透鏡的光軸與外徑的不同軸度時，其操作方法如下：

（1）將儀器置放水平并調節座腳使水準器水泡居中。

（2）將電源箱電源插頭接好電源，將輸出電壓調至6V(市電220V時，照明開關在左側，即照明電壓最低一檔，市電<220V時，允許調節）。

（3）將被測鏡片置于三爪卡盤上，（最好利用專用夾具），旋動卡盤外滾花環，將鏡片輕輕夾住但仍能轉動。

（4）根據被測透鏡的大概焦距選擇輔助物鏡A或B。

（5）根據被測透鏡的大概焦距L1,按前述實列說明的方法類推，確定中心儀組合物鏡的工作距離L2，既確定組合物鏡的放大倍率，用物鏡滾花環調好。

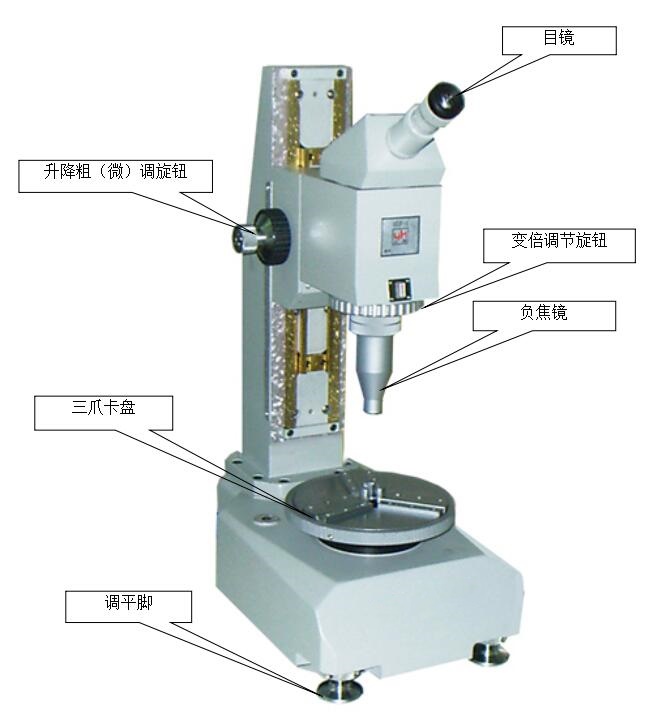

（6）升降顯微鏡座（圖1），使十字分劃（a）清晰地成像在目鏡分劃面（b）上（見光學系統圖）并根據具體情況選擇十字分劃。如十字分劃中心與目鏡分劃十字中心不重合，則可用圖1的滾花螺釘（7）適當調節。為了使觀察清晰，此外并可調節可變光闌大小。

（7）旋轉被測透鏡（如無專用夾具時，最好用手指輕推使透鏡外圓緊靠其中二爪），如鏡片與光軸與外圓偏心則十字分物劃像將會轉動。

（8）根據目鏡分劃值讀取最大偏移值P

（9）根據下面計算透鏡光軸與外圓的不同軸度 C:  可測最小不同軸度為：0.0045mm

          C=P/2N

式中： C——不同軸度，mm；

            P——偏移值，mm；P=n×0.05mm；（n為格值數）

            N——物鏡組合倍率。

2、校準冷膠膠合透鏡的偏心，其方法如下：

（1）將待膠透鏡放在專用夾具上并夾緊在三爪卡盤上。

（2）根據膠合鏡片的焦距，參照前述方法選擇好輔助物鏡并調整好組合放大倍率。調節顯微鏡座使十字分劃清晰地成像在目鏡分劃面上。

（3）旋轉組合透鏡，并調節上下二透鏡的相對位置（包括相對移動及相對角度等），直至旋轉組合透鏡時在目鏡分劃面上的十字分劃像不動為止。這樣，膠合透鏡的偏心就算調節好了。

3、校準熱膠膠合透鏡的偏心，其方法如下：

（1）將熱膠合用保溫器夾緊與三爪卡盤中，并插入專用膠合夾具。

（2）將熱膠合用加熱器的安裝螺紋旋固與底座上相應的螺孔中，并鎖緊放松螺母。

（3）用同述方法選好輔助物鏡及組合倍率。

（4）將已經預熱過的待膠透鏡放在專用夾具上。

（5）接通加熱器和保溫器的電源，并使加熱器轉至透鏡上方位置。

（6）然后以同冷膠合透鏡相似的方法進行校正。

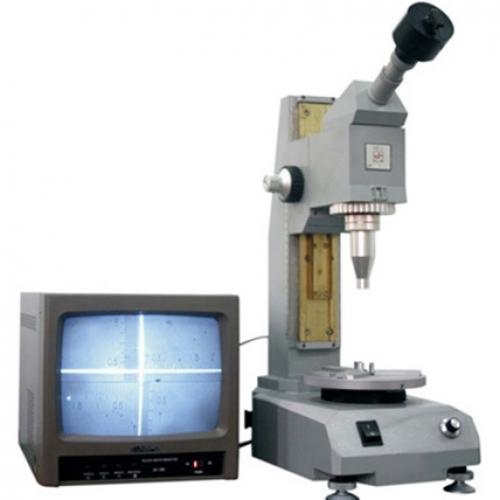

4、工業相機使用方法：

 （1）將工業相機與電腦連接，安裝工業相機驅動（附軟盤），待電腦驅動裝好后打開軟件。

 （2）將工業相機插入中心儀目鏡接圈處，轉動工業相機和調節目鏡視度圈，觀察顯示器使得中心儀目鏡分劃板（黑色十字分劃有數字）成像清晰即可。

---

●  輔助物鏡的選擇

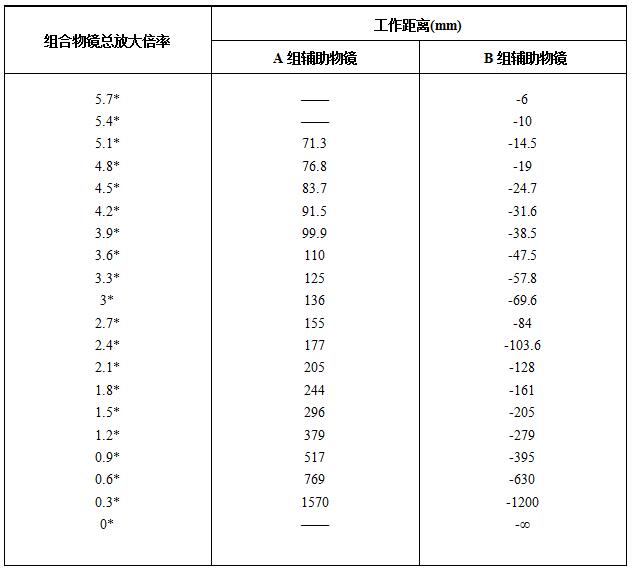

本儀器使用時必須有輔助物鏡的配合。倍率鏡上標志的放大倍率均系裝置輔助物鏡后的組合放大倍率。輔助物鏡共有A、B二組。裝置輔助物鏡后的工作距離，見表1。表內所示工作距離系指輔助物鏡第一面至接象點P的距離（既圖2和圖3中的L2）。

輔助物鏡的選擇原則是，物距（被測透鏡與物鏡第一面的距離）應（近似地）不超出卡爪安裝透鏡面至物鏡第一面距離的允許范圍，因此：

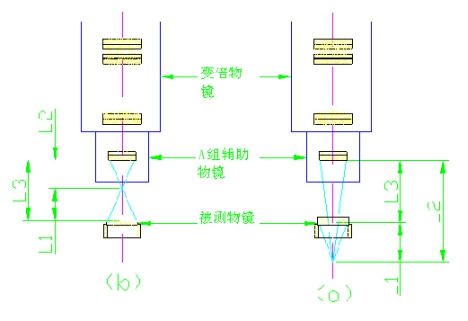

（1）被測透鏡是負透鏡時，選用A組輔助物鏡，如圖3(a)。

（2）被測透鏡是正透鏡，且焦距較短（一般小于80mm）時可選A組輔助鏡或B組輔助鏡。如圖2、圖3(b)。

（3）被測透鏡是正透鏡，且焦距較長（大于80mm時），應選用B組輔助物鏡，如圖2

●  上述三原則下選擇組合放大 倍率的實例

例1：被測透鏡焦距為420mm。根據第3個原則選用B組輔助物鏡。由圖3求L3=L1-L2,假定選用B組1.2*組合物鏡，此時L3=L1-L2=420-279=141，符合要求。如選0.9*，則L3=25<40太小了；如選1.5則l3=215，也可用，但不方便；如選1.8*，則l3=259>240，太大了；故以選1.2最好。

例2：被測透鏡焦距為70mm。根據第2條原則可選A組或B組輔助物鏡。

選A組時，有圖3(b)，L2MAX=L3MAX-L1≈150-70=80既只能選用5.1*或4.8*組合物鏡。

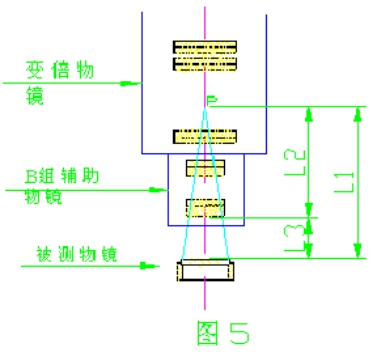

選B組時，由圖5，L2MIN=L1-L3MIN=70-40=30，L2MAX=L1-L3=240-70=170，即可選用1.8*~4.2，而以3*為佳。

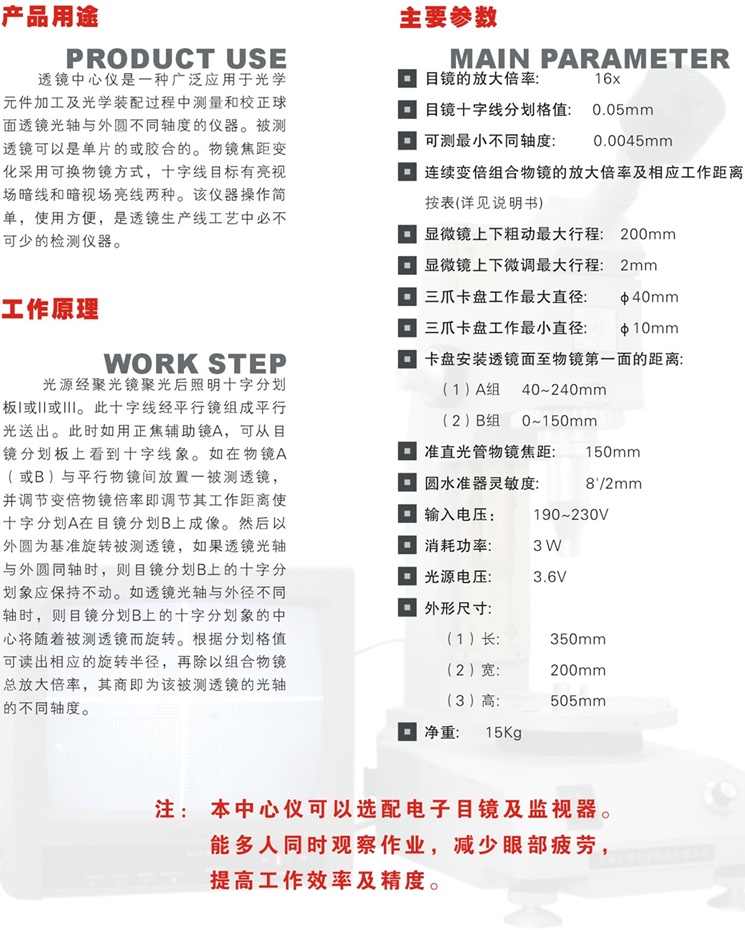

 技術指標   Technical indicators

---

1、目鏡的放大倍數率： 16X；

2、目鏡十字線分劃格值： 0.05mm；

3、可測最小不同軸度： 0.0045mm；

4、連續變倍組合物鏡的放大倍率及相應工作距離：按表（詳見說明書）；

5、顯微鏡上下粗動最大行程： 200mm；

6、顯微鏡上下微調最大行程： 2mm；

7、三爪卡盤工作最大直徑：￠ 40mm；

8、三爪卡盤工作最小直徑：￠ 10mm；

9、卡盤安裝透鏡面至物鏡第一面的距離：

（ 1 ）A 組：40——240mm；

（ 2 ）B 組：0—— 150mm；

10、準直光管物鏡焦距： 150mm；

11、圓水準器靈敏度： 8`/2mm；

12、輸入電壓： 190——230V；

13、消耗功率： 3W；

14、光源電壓： 3.6V；

15、外形尺寸：

（ 1 ）   長： 350mm；

（ 2 ）   寬： 200mm；

（ 3 ）   高： 505mm；

16、凈重： 15Kg；

 標準配置   Standard configuration

---

1、 儀器主機： 1 套

2、 正焦鏡： 1只

3、 負焦鏡：  1 只

4、 工作臺：1套

5、 光源：1只

6、 電源： 1套

7、 三抓卡盤：1套

8、 地腳螺釘

9、 目鏡組

10、 電源線

11、 儀器防塵罩

12、 產品說明書

13、 產品合格證

14、 產品保修卡

15、 圖像采集系統【選配】

16、 電子目鏡【選配】

17、監視器【選配】

---

 注意事項   Precautions

---

1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。

為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。

2. 嚴禁分解

除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。

3. 輸入電壓

請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。

4. 使用特定燈泡、保險絲和電源線

如果使用不恰當的燈泡、保險絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。

5. 顯微鏡需防高溫、防潮、防異物

為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。

6. 光源熱度

 照明燈泡在使用時會產生高溫，在燈亮時不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。

★ 為防止燙傷，在燈亮時或熄燈30分鐘以內不要觸摸燈泡。

★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。

7. 粗微動調焦手輪

本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。

8. 放置場所

本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或對其精度產生不良影響。在選擇使用場所時請考慮以下條件：

※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。

※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。

9. 安裝燈泡

請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。

※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。

※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。

※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。

※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。

10. 儀器搬運

本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。

11. 環境保護

請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！

 保養維護   Maintenance

---

1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。

2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。

3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。

4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。

5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。

6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
