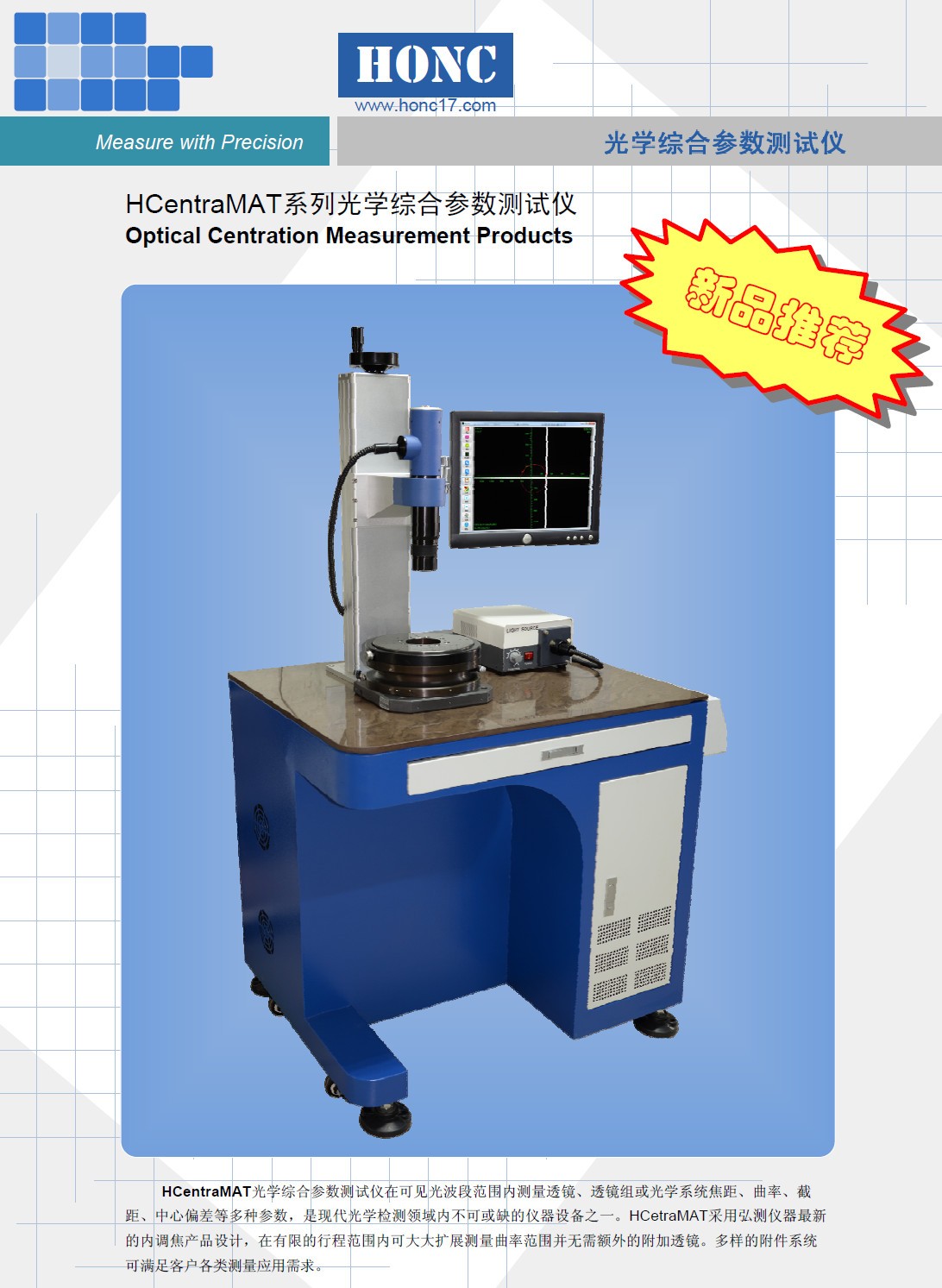

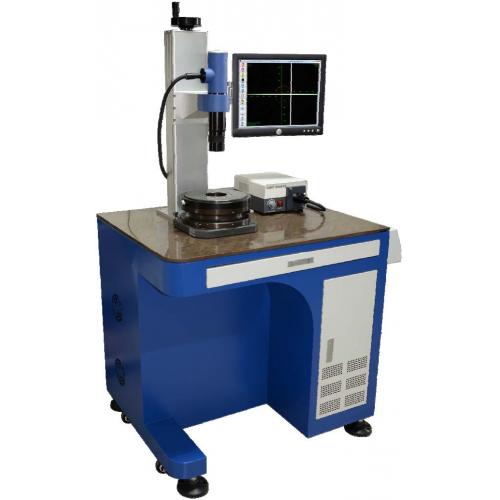

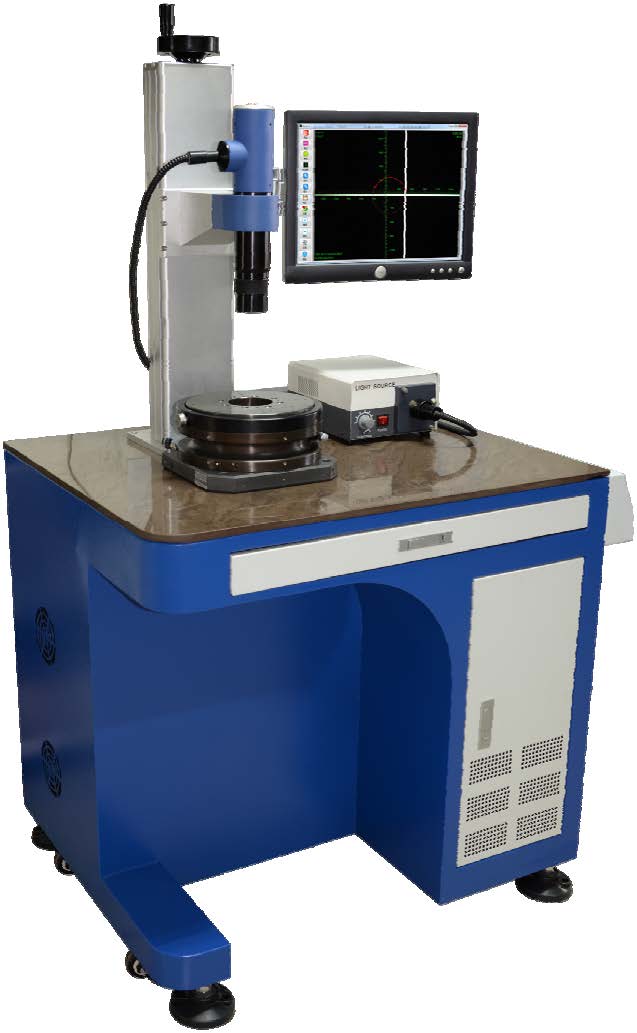

HCentraMAT系列 高精度精密光學綜合參數測量儀
產品簡介 Product introduction
HCentraMAT系列 高精度精密光學綜合參數測量儀，采用全數字化設計理念，結合了高精度電子自準直技術、數字圖像處理與分析、精密運動控制技術，可進行單透鏡、鏡頭組、紅外鏡頭的中心偏測量和分析。全計算機控制技術的應用使得該儀器不僅適用于高質量鏡頭的檢測和評估，也適用于鏡頭生產環節中的在線快速檢測。
HCentraMAT系列 高精度精密光學綜合參數測量儀，采用模塊化設計思路，既有具備性價比優勢的手動對焦機型，也有適合于在線測量的全自動機型；測量結果以文件方式存儲，并可打印或導出由用戶進行后繼統計分析。全系列HCentraMAT儀器具有測量效率高、測量結果客觀、測量精度高等一系列優點，較之傳統的目視或視頻測量設備，測量精度可提高一個數量級以上。
HCentraMAT系列產品提供了豐富的選配光學、機械、電子及軟件，標準儀器產品通過選配相應的附件，可選配擴展進行EFL、曲率半徑、透鏡厚度及間距測量、MTF測量；在可見光波段范圍內測量透鏡、透鏡組、光學系統焦距、曲率、截距、中心偏差等多種參數；本系列產品采用了我司新的內調焦設計理念，在有限的行程范圍內可大大擴展測量曲率范圍并無需額外的附加透鏡。同時，還可根據用戶需求，進行自定義擴展配置，選配多種附件，以滿足日趨變化的光學測量應用。
性能特點 Performance characteristics
1、高精度、高效率和可靠的測量結果；
2、PC控制的全自動測量；
3、用戶自定義測量步驟及可導出的測量結果報告；
4、簡單易用及穩定可靠的軟件操作；
5、高精度自動對焦系統；
6、覆蓋近紅外波段的多波長應用；
7、可擴展的通用光學參數測量；
工作原理 Working principle

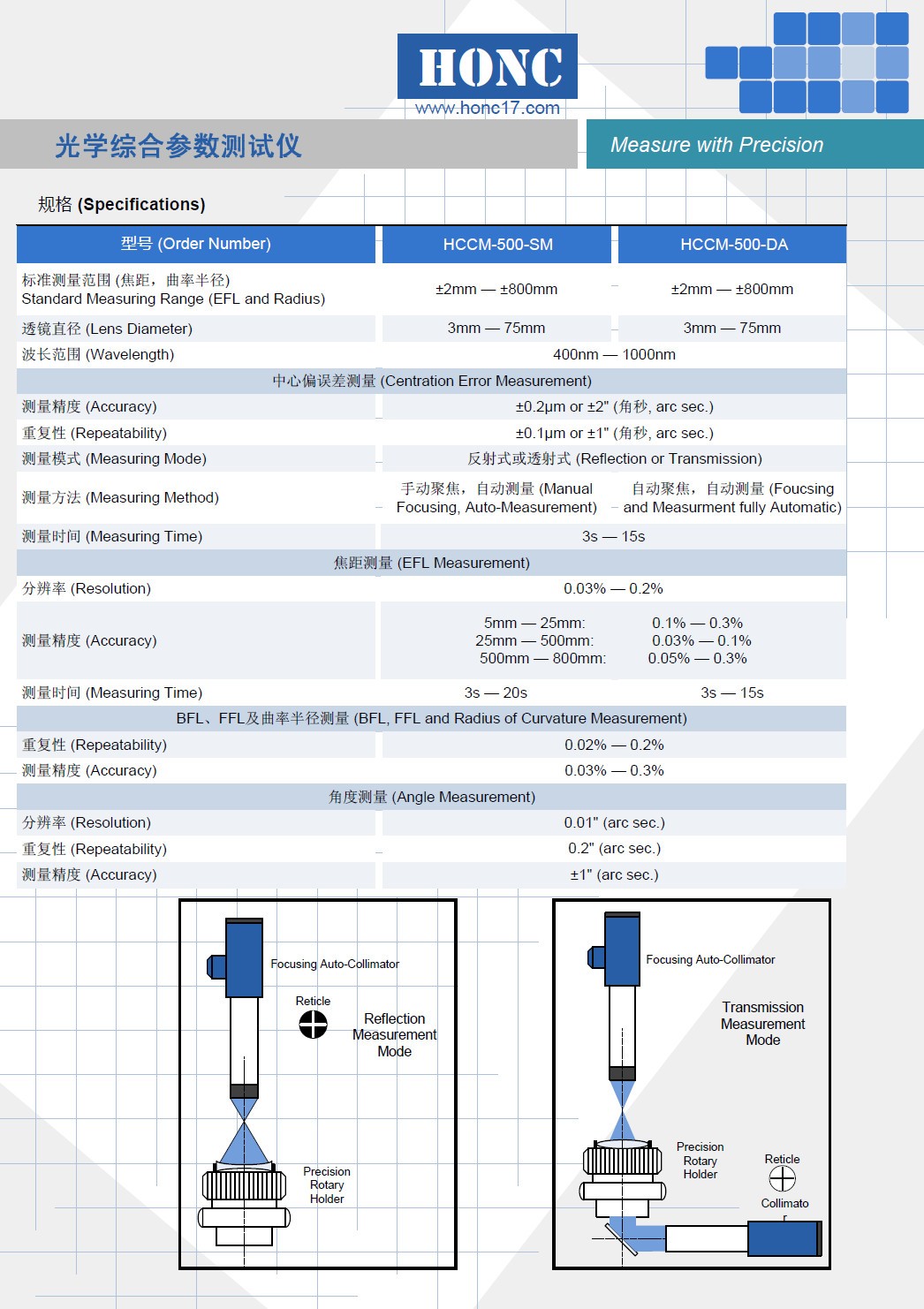

技術指標 Technical indicators
型號
HCCM-500-SM
HCCM-500-DA
標準測量范圍(焦距，曲率半徑)
±2mm — ±800mm
±2mm — ±800mm
透鏡直徑
3mm — 75mm
3mm — 75mm
波長范圍
400nm — 1000nm
中心偏誤差測量(Centration Error Measurement)
測量精度
±0.2μm or ±2" (角秒, arc sec.)
重復性
±0.1μm or ±1" (角秒, arc sec.)
測量模式
反射式或透射式(Reflection or Transmission)
測量方法
手動聚焦，自動測量
自動聚焦，自動測量
測量時間
3s — 15s
焦距測量(EFL Measurement)
分辨率
0.03% — 0.2%
測量精度
5mm — 25mm： 0.1% — 0.3%
25mm — 500mm： 0.03% — 0.1%
500mm — 1000mm： 0.05% — 0.3%
測量時間
3s — 20s
3s — 15s
BFL、FFL及曲率半徑測量
分辨率
0.01" (arc sec.)
重復性
0.02%-0.2%
測量精度
0.03%-0.3%
角度測量
分辨率
0.01″ (arc sec.)
重復性
0.2″ (arc sec.)
測量精度
±1″ (arc sec.)
