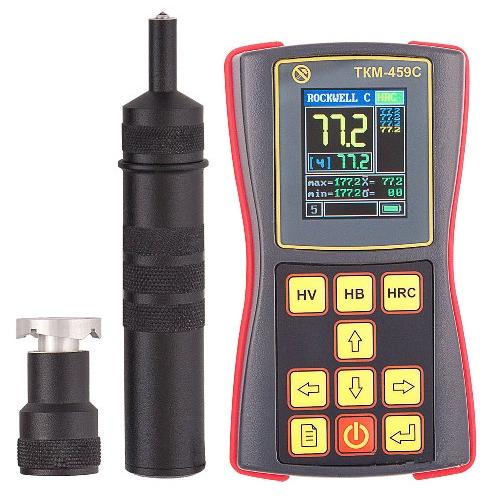

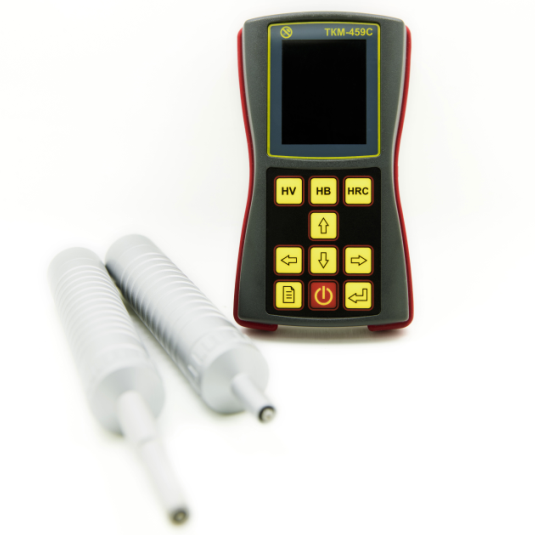

Mashproject TKM-459C型 便攜式超聲波硬度計
產品簡介 Product introduction
目前，硬度測試可采用的方法很多，如布氏、洛式、維氏、里氏、超聲波法等。其中布氏和洛式對被測物表面損傷較大、而維氏成本較高，且都不能測試大型工件；里氏硬度計屬間接測量硬度，測試布氏、洛式、維氏偏差較大。隨著微處理器的技術發展，超聲波無損檢測方法已獲得了行業認可，其中超聲波測厚儀和探傷儀已經廣泛應用，而超聲波硬度計也在國外普及。
Mashproject TKM-459C型 便攜式超聲波硬度計，可測量的工件部位包括法蘭盤邊緣和齒輪根部、齒面、齒頂、端面、傘齒輪、沖壓件、淬火件、氮化層、滲碳層、工模、薄板；表面硬化的齒和齒輪的測量；錐度部有硬度測量；軸和薄壁管道、容器的測量；車輪、渦輪轉子的硬度測量；鉆頭的刀口的硬度測量；焊接部位。
應用范圍 Applications
● 評估滲碳，標準淬火和高頻淬火值
● 焊接縫隙硬度的測量（坦克，船體，橋梁，鐵塔等）
● 齒輪表面的硬度測量（較小的工件）
● 測量的結構強度或硬度設施
● 100 ％在線檢測的組成部分（發動機閥門，機架，曲軸，軸承等）
● 適用于鋼鐵、有色金屬及合金
● 可以測量表面硬化層(如滲碳、滲氮、高頻淬火等)和鍍層(如鍍鉻面等)的硬度
● 可以測量工件的拉伸強度MPa
● 可以測量薄壁和工件邊緣
● 測量區域小, 可以測量弧面、錐面和一些形狀復雜的工件
● 可測量輕, 小工件
● 可測量狹小空間的硬度, 如直徑大于5mm的盲孔或凹槽
● 可以在任何方向測量, 便于測量大型工件
● 對工件表面粗糙度要求較小
工作原理 Working principle
使硬度計金剛石壓頭與被測件接觸，在均勻的接觸壓力下，探測頭的諧振頻率隨硬度而改變，通過計量該頻率的變化達到測量硬度的目的，該方法對被測件的損傷小，與上述其它方法相比具有很大的優越性。基于以上原理，我公司引進歐洲原裝超聲波硬度計探頭，研制出精度高、功能強大的UHT310型 智能數顯超聲波硬度計。
超聲波硬度計基于超聲接觸阻抗測量原理，也稱UCI（Ultrasonic contact Impedance）方法。當被測材料與傳感器接觸時，在均勻的接觸壓力下，傳感器桿的諧振頻率隨試件的硬度而改變。探頭中的傳感器桿，一端和一個大質量剛體固定在一起，另一端鑲有金剛石。當壓頭被壓到工件上，在固定負荷作用下，對彈性模量相同的工件來說，硬度愈低，那么壓頭與工件表面的接觸面積愈大，從而阻尼傳感器桿的壓頭端的壓痕大小也愈大，于是此端振動幅度也愈小，諧振頻率就愈高。計量該頻率的變化達到測量硬度的目的，采用機電轉換的信號拾取方式，顯示出硬度值。該方法對被測件的損傷小，為無損傷測量。
性能特點 Performance characteristics
■ 測量壓痕小, 對工件幾乎無損傷；
■ 測力和測量時間不受操作者影響；
■ 測量單位 HV、HB、HRA、HRB、HRC、HSD、MPa；
■ 多種硬度值之間任意轉換，機身內置各硬度標尺之間的硬度值互相換算；
■ 機身可顯示最大值，最小值，平均值和均方根誤差等；
■ 軟件可以同時顯示硬度測試數據，曲線圖、柱狀圖和上下限值；
■ 軟件可以設置硬度值區間范圍（允許的最小值和最大值，超出區間值自動標紅）；
■ 可設置多次測量，自動計算平均值；
■ 可設置上下限值并自動判斷測量結果；
■ 可建立100個存儲組（可儲存12900 個 測量結果）；
■ 儲存的硬度數據可通過軟件讀取，并可導出excel和PDF數據，也可以生成直觀的標準硬度實驗測試報告；
■ 軟件可以自定義單位信息，單位logo，聯系方式，時間，操作者，被測工件名稱，編號，材料，儀器名稱，型號，編號等信息；（軟件自動記憶，下次開啟可自動讀取上次儲存的信息）
■ 彩色LCD顯示屏，可實時顯示每次測量的測試數據；
■ 可設置自動關機時間和自動亮屏時間；
■ 隨機附帶標準超聲波硬度塊，以便校準；
■ 內置三種用戶自定義模式，可自定義校準后測量非標材料；
■ 防塵防水設計；
技術指標 Technical indicators
1、測量范圍：240 ~ 940HV, 90 ~ 450HB, 70.5 ~ 85.5HRA , 51 ~ 100HRB, 20 ~ 70HRC, 35 ~ 102HSD，350 ~ 1500MPa；
2、分辨率：1HV, 1HB, 0.1HRA, 1HRB, 0.1HRC, 1HSD, 1 MPa；
3、測量精度：
● HB布氏硬度：90 ~ 150HB: ±10HB, 150 ~ 300HB: ±15HB, 300 ~ 450HB: ±20HB
● HV維氏硬度：240 ~ 500HV: ±15HV, 500 ~ 800HV: ±20HV, 800 ~ 940HV: ±25HV
● HRC洛氏硬度：±2HRC；
4、最小測量區域：1mm；
5、最小測量半徑：外圓弧：4mm；內圓弧：6mm；
6、數據輸出接口：USB接口；
7、數據儲存：機身內置100個儲存組；可儲存12900個數據；
8、數據輸出：在PC端通過數據線可讀取到機身內置儲存的數據；
9、報告生成：PC端讀取儲存數據后，可直接生成excel和PDF版標準實驗報告（含測量數據、折線圖、柱狀圖、最大值、最小值、平均值、上下限值等）；
10、硬度校準：可通過自帶高低值硬度塊來校準儀器精度；
11、測量模式： HV、HB、HRA、HRB、HRC、HSD、MPa 和3種用戶自定義測量模式；
12、使用環境：-15°C ~ +35°C；
13、電源：內置可充電電池
14、主機尺寸：125x70x40mm；
15、主機重量：300g；
超聲波探頭技術參數：
探頭類型
A (標配)
C(選配)
H(選配)
K(選配)
測力
50N
100N(大測力)
10N(小測力)
50N
應用場合
通用工件
表面較為粗糙的工件
鍍層硬度的測量
測頭尺寸小 用于測量；管道內壁或狹小空間
測量面最大粗糙度值（Ra)
1.6?m
3.2?m
0.8?m
1.6?m
工件最小重量（直接測量）
1kg*
1kg*
1kg*
1kg*
工件最小厚度（直接測量）
3mm*
4mm*
2mm*
3mm*
硬化層或鍍層最小厚度
0.1mm
0.03mm
0.1mm
壓痕尺寸
103HB(103HV)
0.23mm
0.33mm
0.11mm
0.23mm
209HB(212HV)
0.16mm
0.24mm
0.09mm
0.16mm
406HB(420HV,42.5HRC)
0.13mm
0.17mm
0.07mm
0.13mm
763HV(63HRC)
0.09mm
0.13mm
0.05mm
0.09mm
探頭尺寸和重量
145x23mm , 150g
145x23mm , 150g
145x23mm , 150g
70x23mm , 100g
標準配置 Standard configuration
o 超聲波硬度計主機
o 超聲波探頭、ISH-459C-A-50N【原裝進口】
o 通訊數據線纜
o USB充電線纜
o 電源適配器
o 探頭保護套
o 平面測量夾具【贈送】
o 弧面測量夾具【贈送】
o 標準硬度塊、非標定制【贈送】
o 隨機文件
o 專用包裝箱
選配附件 Optional accessories
■ K型探頭、ISH-459C-K-50N
■ H型探頭、ISH-459C-H-10N
■ C型探頭、ISH-459C-C-100N
■ A型探頭、ISH-459C-AL-50N【加長定制型】
■ H型探頭、ISH-459C-HL-10N【加長定制型】
■ 耦合劑、ISH-COUPLANT
■ 專用定制穩定型測量支架
