德國BAQ UCI UT200型 全自動超聲波硬度掃描儀
BAQ UT200 - Der automatische UCI-H?rtescanner
產品簡介 Product introduction

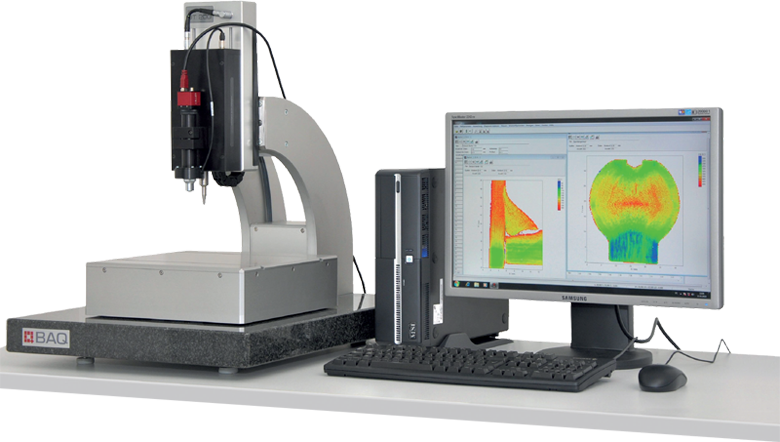

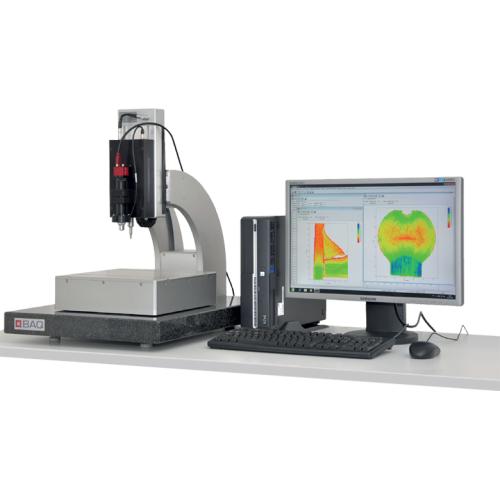

Das UT 200 ist ein universell einsetzbares, vollautomatisches H?rteprüfger?t. Die rechnergesteuerte Positionierung erm?glicht H?rtemessungen auf Linien und Fl?chen ebenso wie die schnelle, automatische Prüfung zahlreicher Teile in der Fertigung und im Wareneingang.
該UT200是一種通用的，全自動硬度計。該計算機控制的定位允許在線路和表面硬度測量，以及在生產和進貨許多部件的快速，自動測試。
應用范圍 Applications
1、可測量的工件部位包括法蘭盤邊緣和齒輪根部；
2、沖壓件，工模、薄板；
3、表面硬化的齒和齒輪的測量；
4、錐度部有硬度測量；
5、軸和薄壁管道、容器的測量；
6、車輪、渦輪轉子的硬度測量；
7、鉆頭的刀口的硬度測量；
8、焊接部位；
Anwendungsbereiche: / 應用：
Aufnahme von H?rteverl?ufen in der Qualit?tssicherung und in der Entwicklung. Die Untersuchung von Schwei?n?hten und geh?rteten Bereichen mit dem H?rtescanner liefert wesentlich mehr Informationen als die Aufnahme einzelner Linien.
低硬度進展的質量保證和發展。焊縫和與硬度掃描器硬化區域的檢查提供了比各行的記錄了更多的信息。

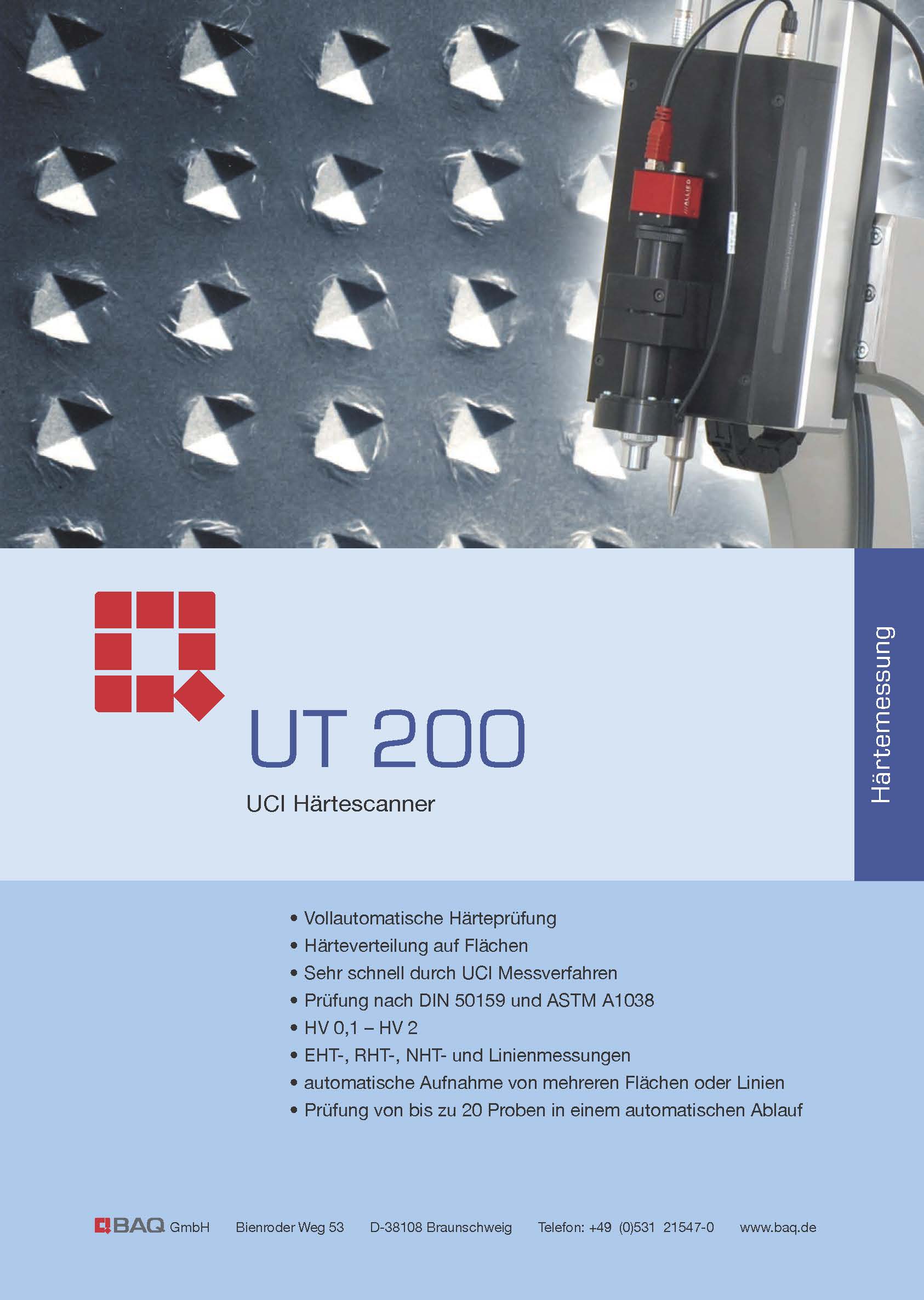

性能特點 Performance characteristics
■ Vollautomatische H?rteprüfung
? 全自動硬度測試
■ H?rteverteilung auf Fl?chen
? 在表面硬度分布
■ Sehr schnell durch UCI Messverfahren
? 超快UCI測量方法
■ Prüfung nach DIN 50159 und ASTM A1038
? 根據DIN50159和ASTM A1038測試
■ HV 0,1 – HV 2
? HV0.1 - 2 HV
■ EHT-, RHT-, NHT- und Linienmessungen
? EHT，矮稈，NHT和在線測量
■ automatische Aufnahme von mehreren Fl?chen oder Linien
? 若干區域或線路自動記錄
■ Prüfung von bis zu 20 Proben in einem automatischen Ablauf
? 在自動過程長達20個樣品測試

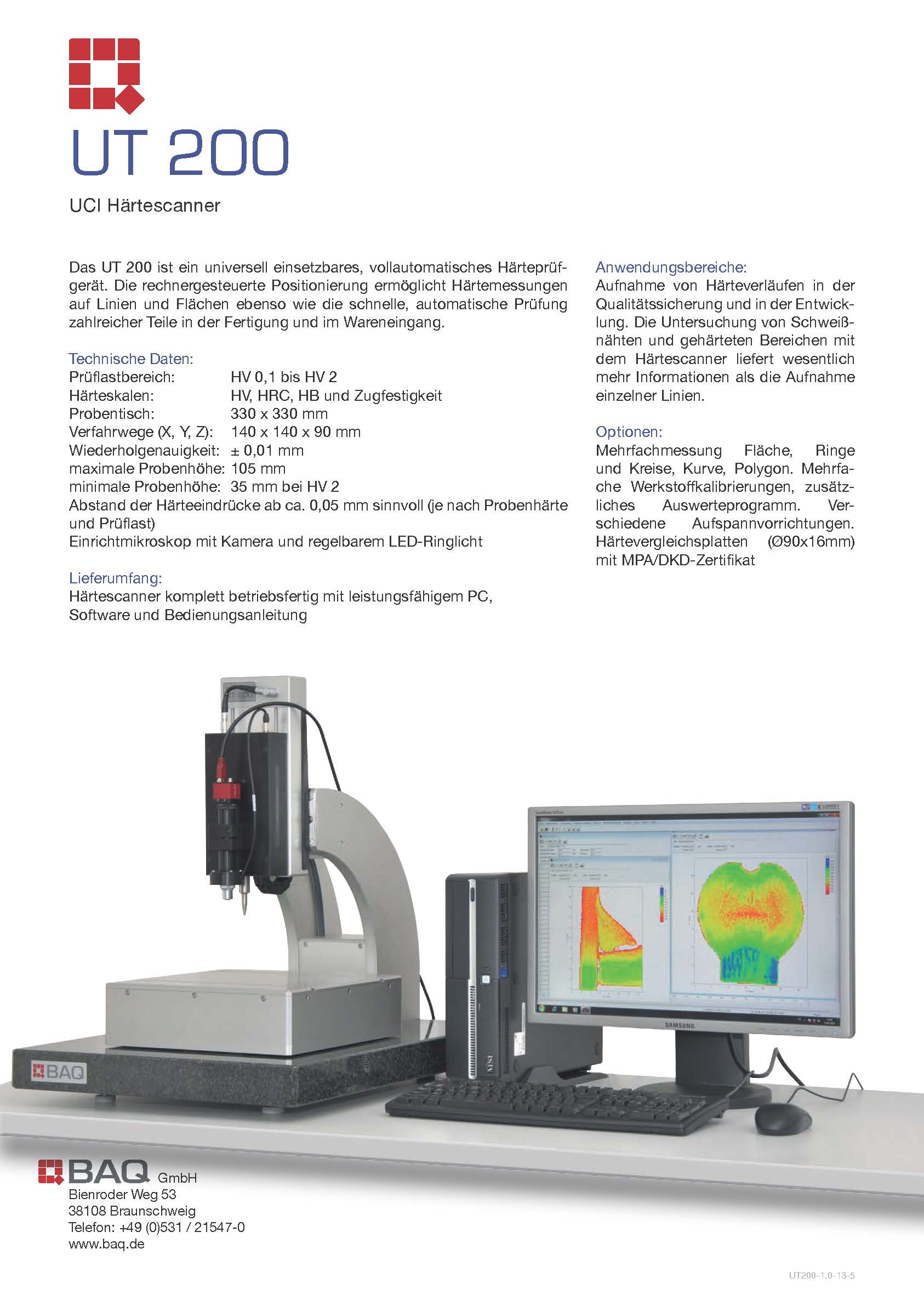

技術指標 Technical indicators
1、Prüflastbereich: HV 0,1 bis HV 2
2、H?rteskalen: HV, HRC, HB und Zugfestigkeit
3、Probentisch: 330 x 330 mm
4、Verfahrwege (X, Y, Z): 140 x 140 x 90 mm
5、Wiederholgenauigkeit: ± 0,01 mm
6、maximale Probenh?he: 105 mm
7、minimale Probenh?he: 35 mm bei HV 2
8、Abstand der H?rteeindrücke ab ca. 0,05 mm sinnvoll (je nach Probenh?rte und Prüflast)
9、Einrichtmikroskop mit Kamera und regelbarem LED-Ringlicht
標準配置 Standard configuration
H?rtescanner komplett betriebsfertig mit leistungsf?higem PC,Software und Bedienungsanleitung
硬度掃描儀完全準備好與強大的PC軟件和用戶手冊操作
選配附件 Optional accessories
? Mehrfachmessung Fl?che, Ringe und Kreise, Kurve, Polygon. Mehrfache Werkstoffkalibrierungen, zus?tzliches Auswerteprogramm. Verschiedene Aufspannvorrichtungen. H?rtevergleichsplatten (?90x16mm) mit MPA/DKD-Zertifikat
多個測量面，戒指和圓，曲線，多邊形。多材料校準，額外的評價。各種夾具。試塊（?90x16mm）與MPA/ DKD證書
