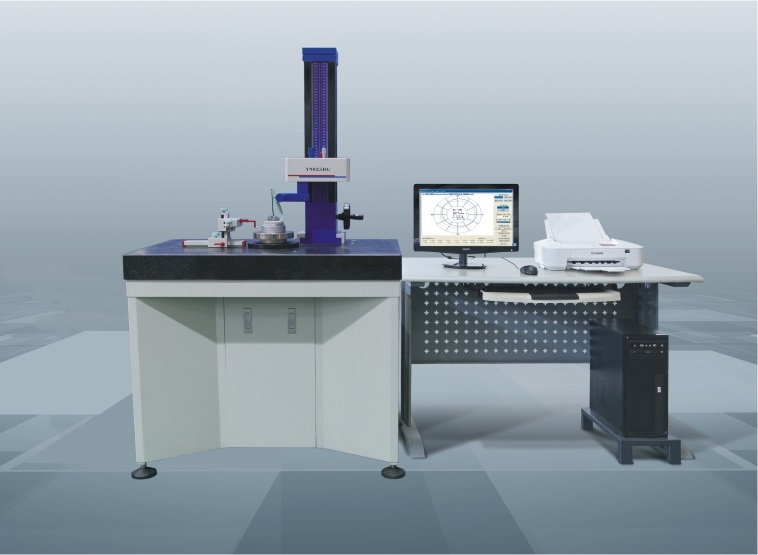

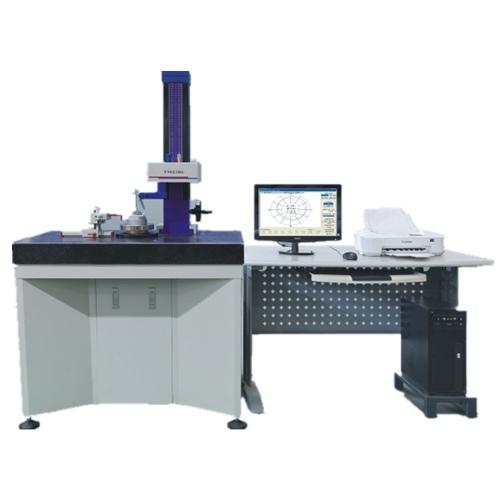

YD9025BG型 高速圓度儀-波紋度儀（通用型）
產品簡介 Product introduction
圓度儀（Roundness measuring instrument）是利用回轉軸法測量圓度的長度測量工具。圓度儀是一種利用回轉軸法測量工件圓度誤差的測量工具。圓度儀分為傳感器回轉式和工作臺回轉式兩種型式。測量時，被測件與精密軸系同心安裝，精密軸系帶著電感式長度傳感器或工作臺作精確的圓周運動。由儀器的傳感器、放大器、濾波器、輸出裝置組成。若儀器配有計算機，則計算機也包括在此系統內。
圓度儀是軸承專用測量儀器，主要用于軸承套圈內外徑及內外滾道的圓度測量。使用附件時也可測量鋼球、滾子等。軸承套圈的圓度是軸承質量的內在重要因素。它直接決定了軸承震動、噪聲、旋轉精度和壽命等。以往我國各軸承廠一直依靠進口儀器。此類儀器結構復雜、價格昂貴、維護困難且效率不高。遠遠不能滿足生產的要求。隨著國民經濟的發展，軸承產品大量出口，質量要求更嚴，所以適合業內要求的高效、高精度的圓度儀應運而生。
該儀器可快速測量各種規則、不規則的環形工件的的圓度、表面波紋度（Wc、Wp、Wv、Wt、Wa、Wq）、靜態（位移式）波紋度、動態（速度式、加速度式）波紋度、同軸度、垂直度、平行度、平面度、垂直度、頻譜分析、波高分析、軸彎曲度、跳動量等參數的測量（可用四種方法評定圓度誤差）并能夠給出零件的偏心及相位。
主要適用于各種環形工件，尤其適用于各種軸承內外套圈滾道及鋼球滾柱的圓度、波紋度、同軸度、垂直度、平行度、平面度等參數的測量（可用四種方法評定圓度誤差）并能夠給出零件的偏心及相位。
儀器結構：
儀器主要由以下部件組成：
1. 傳感器； 2. 立柱； 3. 微調裝置； 4. 手輪； 5. 同步器； 6. 壓力繼電器； 7. 電機裝置； 8. 工作臺及主軸裝置； 9. 調偏心裝置； 10. 油水分離器； 11.調壓器； 12. 聯軸節； 13. 過濾器； 14. 水平調整螺母； 15. 排水閥門
應用范圍 Applications
本系列 圓度儀-波紋度儀 廣泛應用于機械加工、軸承、電機、汽配、摩配、機床、精密五金、刀具、工具、模具、光學元件等行業。如各種軸承內外套圈滾道及鋼球滾柱、陶瓷球、合金球、滾針、滾子、滾柱、電機整流子（換向器）、電機軸、花鍵軸、齒輪軸、凸輪軸、曲軸、圓柱軸、活塞銷、圓柱銷、活塞、氣缸、閥門、氣門、軸瓦、齒輪、油泵油嘴、液壓件、氣動件、紡機配件等。適合科研院所、大專院校、計量機構、企業計量室、質量把關和生車車間現場。
■ 高速系列：適用于軸承套圈和滾動體的各種形狀規則的環形工件、球體圓度、波紋度及其他參數的測量；
■ 低速系列：適用于各種不規則非連續表面的圓度、波紋度及其他參數的測量，尤其適用于電計整流子，電機轉子等測量；
■ 低速大承載系列：結合了低轉速和大承載的優點，使各種大型不規則非連續表面工件的測量成為可能；
性能特點 Performance characteristics
1、本儀器具有高精度的氣浮主軸及空氣過濾系統，儀器主軸精度高不磨損，精度保持長久不變、使用壽命長；
2、測量速度快、調整方便。適合各種形狀規則的環形工件（如軸承套圈、滾動體等）；
3、數據采集采用霍爾元件（可選配德國HEIDENHAIN公司進口）精密圓光柵及相關技術，定位精確，穩定性好；
4、儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；
5、本機標配調心裝置，工件調整方便快捷，檢測效率高；
6、具有海量的測量結果統計數據庫，方便查閱測量結果以及聯網工作；
7、專為軸承行業設計，主軸回轉速度快，工件調整方便，測量效率高；
8、測量分析軟件可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；
9、打印模式可選單頁或者多組數據同頁打印；
10、標配品牌打印機，無需人工抄錄測量數據，提高測量效率，從而避免了人為抄寫錯誤；
11、對使用環境無特殊要求，可在車間及計量室使用；
12、具有海量的測量結果統計數據庫，方便查閱測量結果以及聯網工作；
13、具有強大的測量分析功能，如：波紋度、垂直度等分析；
14、本機傳感器轉頭換向是全自動的，橫向?qū)к墶⒘⒅捎脷飧≡恚瑹o磨損，保證儀器精度十年不變（非人為因素）；
15、可對零件表面狀態進行頻譜分析，能夠給出任一波的幅值；
16、儀器可選配多種型號傳感器可以滿足各型直徑及孔徑的測量；
17、測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇；
18、計算機采用的是高配置、高質量、高可靠性的工控計算機；
19、可直接用于機床調整、零件工藝分析試驗，工序間檢驗或成品零件終檢；
20、整機通過軟件部分編程實現閉環控制系統，閉環控制系統的優點就是能保證儀器的長久穩定性和導軌運動的精確性；
21、其主軸精度可達0.03μm，和國外進口儀器相當。儀器靈敏度可達同類儀器5--10倍。儀器具有結構簡單、造價低廉、精度效率高、使用方便、讀數容易，適于車間使用、可直接在工序間控制產品質量；
工作原理 Working principle
圓度儀采用半徑測量法，工作旋轉式。該圓度儀旋轉軸系采用高精度氣浮主軸作為測量基準；該圓度儀電器部分由高級計算機及精密圓光柵傳感器、精密電感位移傳感器組成，圓光柵傳感器、精密電感位移傳感器計量角度、徑向位移量，保證測量工件的角位移、徑向值的精確度；圓度儀測量軟件采用基于中文版WinXP操作系統平臺的圓度測量軟件，完成數據采集、處理及測量數據管理等工作。
本儀器采用的是半徑法測量圓度，工作臺旋轉式。
將工件放在工作臺上后（大致在中心位置），啟動電機，使工件被調整到與空氣主軸同心，這時傳感器可將工件的輪廓形狀變化轉換為電信號，通過前置放大器進行濾波放大，再經A/D轉換為數字信號，最后在主機內進行處理、計算等，在顯示器上顯示出不圓度值和被測截面的輪廓以及用四種評定方法（最小二乘法，最小區域法，最大內接圓法，最小外接圓法）計算出的圓度值。除此之外還可以進行波紋度、頻譜分析等，并可以根據需要在繪圖儀上繪出圖形和數據。
技術指標 Technical indicators
| 規格/型號 | YD9025BG |
| 主軸精度 | ±0.0125um |
| 系統精度 | ≤0.03um |
| 數據采集 | 霍爾元件 |
| 測量最大外徑 | Ф140 mm（可擴展） |
| 測量最小內徑 | Ф3 mm |
| 測量最大高度 | 300mm（可增高） |
| 量程范圍 | ≤30 μm(半徑差) |
| 采集點 | 1024 |
| 傳感器分辨率 | 0.01um |
| 測力 | 0.3N-1N |
| 測量效率 | 20-50件/小時 |
| 測量波數（六個波段） | 1-500波；2-500波；2-150波；2-50波；15-500波；1波單測偏心 |
| 波紋度 | 3-16波、17-100波
|
| 評定方法 | 最小二乘法，最小區域法，最大內接圓法，最小外接圓法 |
| 測量后放大倍數 | 100、200、400、500、800、1000、2000、4000、5000、8000、 10000、20000、40000、50000、80000、100000、200000等共17檔； |
| 測量前放大倍數 | 1、2、4、8、16、32、64、128 |
| 最大承載 | 15Kg |
| 轉速 | 115轉/分 |
| 電源、氣源壓力 | 電源220V 、50V、 250W 氣源壓力 ≥0.45MPa；良好地線 |
標準配置 Standard configuration
| 類別 | 序號 | 名稱 | 數量 | 備注 |
機械部分
| 1 | 圓度儀主體 | 1 |
|
| 2 | 立柱 | 1 |
|
| 3 | 調心裝置 | 1 | 帶00-25尼龍塊5個 |
| 4 | φ140工作臺 | 1 |
|
| 5 | 小磁力工作臺 | 1 |
|
| 6 | 中小型傳感器 | 1 | 帶00-71尼龍頭10個 |
| 7 | 微型傳感器 | 1 | 帶FJ0-3尼龍頭10個 |
| 8 | 標準橢圓柱 | 1 |
|
| 9 | 玻璃半球標準件 | 1 |
|
| 10 | 儀器使用說明書 | 1 |
|
| 11 | 整機檢驗合格證 | 1 |
|
| 12 | 專用工具箱 | 1 |
|
電氣部分
| 13 | 專用計算機 | 1 |
|
| 14 | 打印機 | 1 |
|
| 15 | 前置放大板
| 1 | 控制盒內置 |
| 16 | A/D模數轉換板 | 1 | 控制盒內置 |
| 17 | 電器專用連接線 | 1 |
|
| 18 | 電源線 | 1 |
|
| 軟件 | 19 | 專用測量軟件 | 1 | 光盤 |
工控計算機配置【僅供參考，以實際供貨為準】
1、顯示器：飛利浦19″液晶顯示器
2、主板：DVR系列工業主板
3、內存：2G
4、CPU：酷睿 E430
5、硬盤：500G以上
6、機箱：索普達機箱
7、電源：長城
8、光驅：SAMSUNGDVD
9、現代鍵盤、光電鼠標
10、打印機：HP DJ D1668彩色噴墨打印機一臺
11、軟件：windowsXP平臺下圓度測量系統軟件
12、A/D采樣板 一塊
13、信號放大板 一塊
14、軟件備份光盤兩張
15、電纜線一套
