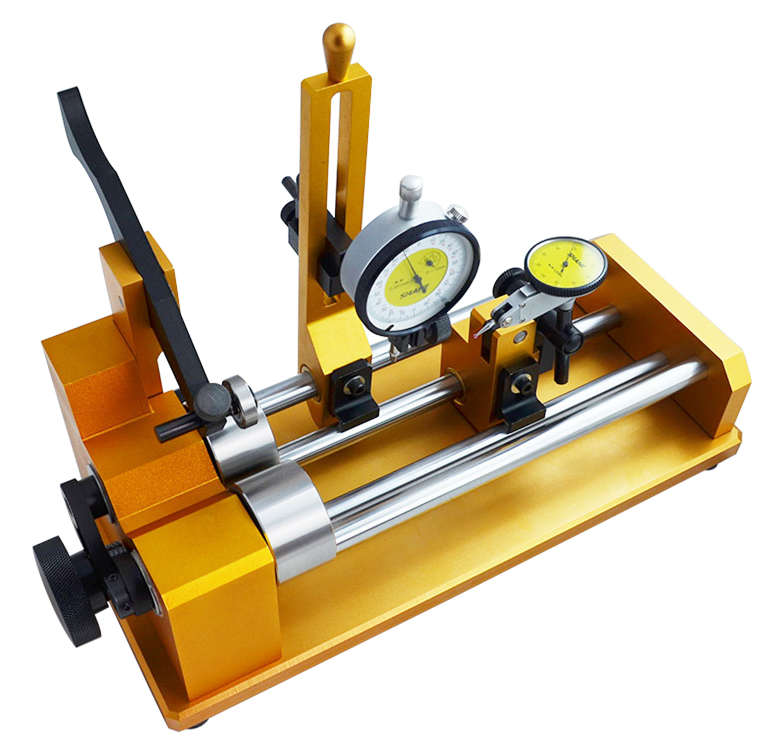

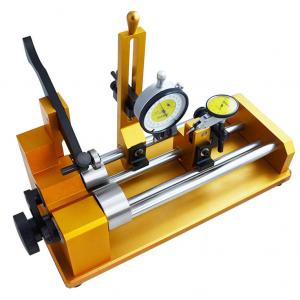

K2系列 量表/杠桿表同心度測量?jī)x
產品簡介 Product introduction
同心度測量?jī)x用于離心泵、壓縮機、風機、發電機等各種轉動設備的兩軸找同心度工作(又稱對輪找正)。廣泛用于石化、發電、造紙、紡織和機械等行業。具有結構合理、精度高、誤差小、適用范圍廣泛、使用維護方便等特點、是理想的專用測量工具。
本儀器適用于臺階軸、軸套、襯套等有同軸度要求的零件測量。
應用范圍 Applications
1、軸類零件圓度、同心度、圓周跳動、斷面差的精密測量;
2、軸類零件外圓及內圓參數的同時精密測量;
3、軸類零件多點參數的同時精密測量;
4、快速測量、斷差面、內圓及外圓可同時測量。
性能特點 Performance characteristics
■ 標準精度0.005mm和高精度0.003mm;
■ 快速測量節省時間;
■ 操作方便、通用性強;
■ 輕便易搬、維護簡單;
■ 操作環境要求不高;
■ 可依據零件特殊性專門定制。
技術指標 Technical indicators
選擇同心度測量?jī)x需要確認三個部分:
1、 標準精度和高精度;
2、 旋轉工作軸;
3、 量表規格和其它配件(量表支架、標準杠桿表支架、側面杠桿表支架、導軌末端支架等)。
使用方法 Use
1、根據被測工件大小調節“壓輪”高度,使“壓輪”能夠以合適的壓力壓住被測工件。
2、通過“操作手柄”升起“壓輪”,將被測工件放置在“旋轉工作軸”上,然后將“壓輪”歸位。
3、調節“表架”的高度,并將其移動,使千分表(百分表)測頭接觸被測工件表面,調整表盤指針歸零。
4、調節“杠桿表”測頭至被測工件合適位置,并使之接觸工件表面,調整表盤指針歸零。
5、旋轉手輪,根據實際情況微調表頭,完成讀數。
注意事項 Precautions
1、 請將儀器放置在干燥、清潔的環境中,不能直接暴露在陽光直射或潮濕的地方,避免高溫和劇烈震動。
2、 同軸度測量?jī)x是一種精密儀器,在運輸和移動過程中,應小心輕放,避免沖擊和碰撞。
3、 為了不影響儀器的精確度,應使用干凈的軟布或脫脂棉蘸純酒精或?qū)S们逑磩┎潦?/span>“旋轉工作軸”和“導向軸”,避免用手觸摸和直接擦拭。
4、 定期對儀器做防銹、清潔等保養工作,防止酸性(腐蝕性)等物質接觸儀器表面。
5、 使用時儀器應水平放置,以防止在測量過程中工件軸向移動。
保養維護 Maintenance
1、 所有部件都應保持清潔,若有細小灰塵,可用吹氣球吹去,若有油漬或指印,請使用棉紗輕輕抹去。
2、 同軸度測量?jī)x是一種精密儀器,禁止自行拆裝,以防止降低儀器的測量精度或者損壞儀器。
3、 同軸度測量?jī)x不使用時,并用防塵罩蓋好,以避免灰塵;涂上防銹油并貯藏在干燥的地方,以避免生銹。
4、為保持同軸度測量?jī)x的性能,建議進行定期檢查。
