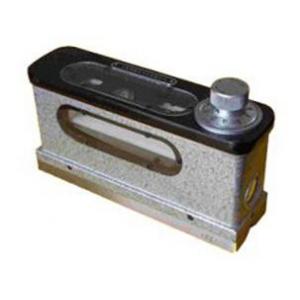

HCHXSPY型 光學合像水平儀
產品簡介 Product introduction
光學合像水平儀，廣泛應用于測量平面和圓柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備按裝位置的正確度。
光學合像水平儀的結構：
光學合像水平儀主要由微動螺桿、螺母、刻度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等主要部件組成。
工作原理 Working principle
光學合像水平儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數的精確度，利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時，就可精確的在合象儀中讀出。（在合象水平儀中水準器主要是起指零的作用）。
光學合像水平儀的使用方法：
將合像水平儀安置在被檢驗工件的工作面上，由于被檢驗面的傾斜而引起兩氣泡的不重合，則轉動刻度盤，一直到兩氣泡像重合為止，此時即可得出讀數。
被檢件的實際傾斜度，可通過以下公式進行計算：
實際傾斜度=刻度值 X 支點距離 X 刻度盤讀數
列如：刻度盤讀數為5格，對此種合像水平儀而言，刻度值和支點距離為定值，
即刻度值為0.01mm/m，支點距離為165mm
則：實際傾斜度=0.01/1000X165mmX5=0.00825mm
分度值：
系指使分度盤轉動一個刻度，合像水平儀相應所產生的傾斜量。此傾斜量以1m為基準長的傾斜高與底邊的比表示，單位：mm/m。
零位：
當合像水平儀處于水平位置時，理想的氣泡位置（此時氣泡應以刻度范圍的中點為對稱）稱為零位。此時通過棱鏡、放大鏡形成的水準泡影像應成光滑圓弧。
零位偏差：
偏離零位的讀數值。
技術指標 Technical indicators
1、刻度分劃值：0.01毫米/米；
2、最大測量范圍：0-10毫米/米；
3、示值誤差：
±1毫米/米范圍內：±0.01毫米/米
全部測量范圍內：±0.02毫米/米4、工作面平面性偏差：0.003毫米；
5、水準器格值：0.1毫米/米；
6、工作面（長*寬）：165*48毫米；
7、儀器凈重：2公斤
標準配置 Standard configuration
1、主機：1套
2、隨機文件：1套
注意事項 Precautions
1、合像水平儀使用前，應用汽油把油污洗盡，再用脫脂紗布擦干凈。
2、溫度變化對水準器的位置影響很大，使用時必須和熱隔離，以免產生其他誤差。
3、測量時旋轉刻度盤必須待兩氣泡像完全符合后，按刻度盤正負方向的分度值進行讀數。
4、如發現合像水平儀的零位不正時，可進行調整。即將合像水平儀放在安置平穩的平臺上，轉動刻度盤使兩氣泡像重合得第一個讀數α，然后將儀器調轉180°，放回原位，重新轉動刻度盤使兩氣泡像重合，得第二個讀數β，則1/2（α+β）即為該儀器的零位偏差。此時可將刻度盤上的三個支撐螺釘松開，用手輕輕壓住滾花調節帽，轉動度盤1/2（α+β）個格，使零位偏差值與指針線對齊，然后將螺釘緊固即可。
5、合像水平儀使用后，工作面必須擦凈涂上無酸無水的防銹油，覆蓋防銹紙，裝入木盒，然后安置在清潔干燥處。
6、合像水平儀工作面上不得有銹跡、碰傷、劃傷等缺陷及其他影響使用的缺陷。
7、噴漆表面應美觀，不得有脫漆、劃傷等缺陷，其他裸露非工作面不得有銹蝕等明顯缺陷。
8、測微螺桿在轉動時應順暢，不得有卡住或跳動現象。
9、當測微螺桿均勻轉動時，氣泡在水準泡內移動應平穩，無停滯和跳動現象。
保養維護 Maintenance
使用精密計量儀器應注意保持清潔，不用時宜用罩子套上以避免灰塵侵附。
1、凡每次使用完畢后必須在工作臺、測量頭以及其他零件的工作面，用汽油清洗、拭干，再涂上無酸性凡士林或薄油，用棉花團涂或軟毛刷涂都可，切不可用手指涂凡士林，因皮膚的脂酸對金屬有害。
2、光學計管內部構造比較復雜精密，不宜隨意拆卸，必要時可送有關修理廠修理。
3、光學部件的保持清潔尤其重要，凡透鏡或棱鏡表面，避免用手指碰觸，宜先用駱駝毛筆或刁毛筆輕輕拂去浮灰，再用柔軟清潔的亞麻布或軟紙蘸取一點清水或蒸餾水擦拭，透鏡邊面如果還有油垢，可蘸一點二甲苯或石油精擦拭，但最好避免多擦。
