航海六分儀檢定儀
產品簡介 Product introduction
高精度航海六分儀檢查儀主要用于航海六分儀的檢測,它以極高的精度適用于各種精度等級的航海六分儀的檢測,保證了測量不確定度,因此既滿足了航海者要求精確控制六分儀的愿望,也符合有關航海安全的要求。
性能特點 Performance characteristics
1、能夠檢定和調整六分儀的垂直差、邊差、指標差、分度誤差等。
2、測量范圍大,精度高
3、高精度圓光柵測角,準確度高,靈敏度高。
4、采用高精度密珠軸系,軸系穩定性好,回轉精度高。
5、用高加工精度保證兩平行光管的穩定性
6、儀器操作方便,結果顯示直觀,數據和曲線同步顯示。
7、任意點置零功能,可以進行相對測量。
8、計算機進行數據采集、處理、保存、打印等功能,智能化操作。
工作原理 Working principle

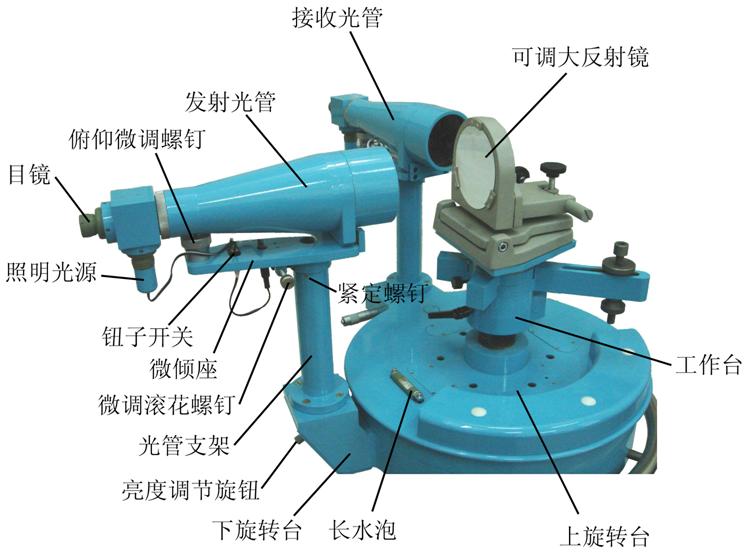

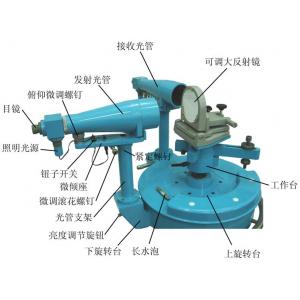

國外同類儀器通常采用三光管法檢測,三個光管的相對位置容易變動。我們則用兩個大口徑平行光管相互錯開距離對準的方法,由制造精度來保證相對位置,儀器穩定性好。為了方便用戶使用和提高互換性,我們把兩個光管都采用了自準直原理。
我們采用了高精度密珠軸系。其特點:一是滾動摩擦,摩擦力小;二是過盈配合無間隙;三是所有鋼球運動軌跡絕不重復,充分發揮軸承的平均效應,大大提高軸系回轉精度,保證了軸系旋轉穩定性和測角重復性。
專用操作軟件,良好的用戶操作界面,直觀的顯示測量結果,自動生成誤差曲線圖,具有數據采集、處理、保存、打印等功能。
技術指標 Technical indicators
技術指標
工作范圍
>140°
分 辨 力
0.5″
示值誤差
<±2″< span="">
重 量
140kg
高 度
1.25m
占地面積
1.8m2
光柵
測角系統
直 徑
Φ200mm
讀數頭細分?jǐn)?shù)
100
刻 線 數
31488根線
刻線間隔
20μm
發射
自準直光管
口 徑
Φ80mm
焦 距
291mm
目鏡放大倍數
10倍
瞄準
自準直光管
口 徑
Φ80mm
焦 距
291mm
目鏡放大倍數
10倍
計算機系統
可 選
零配件
六分儀支承桿
1
可調大反射鏡
1
應用軟件光盤
1
鏡 頭 罩
2
