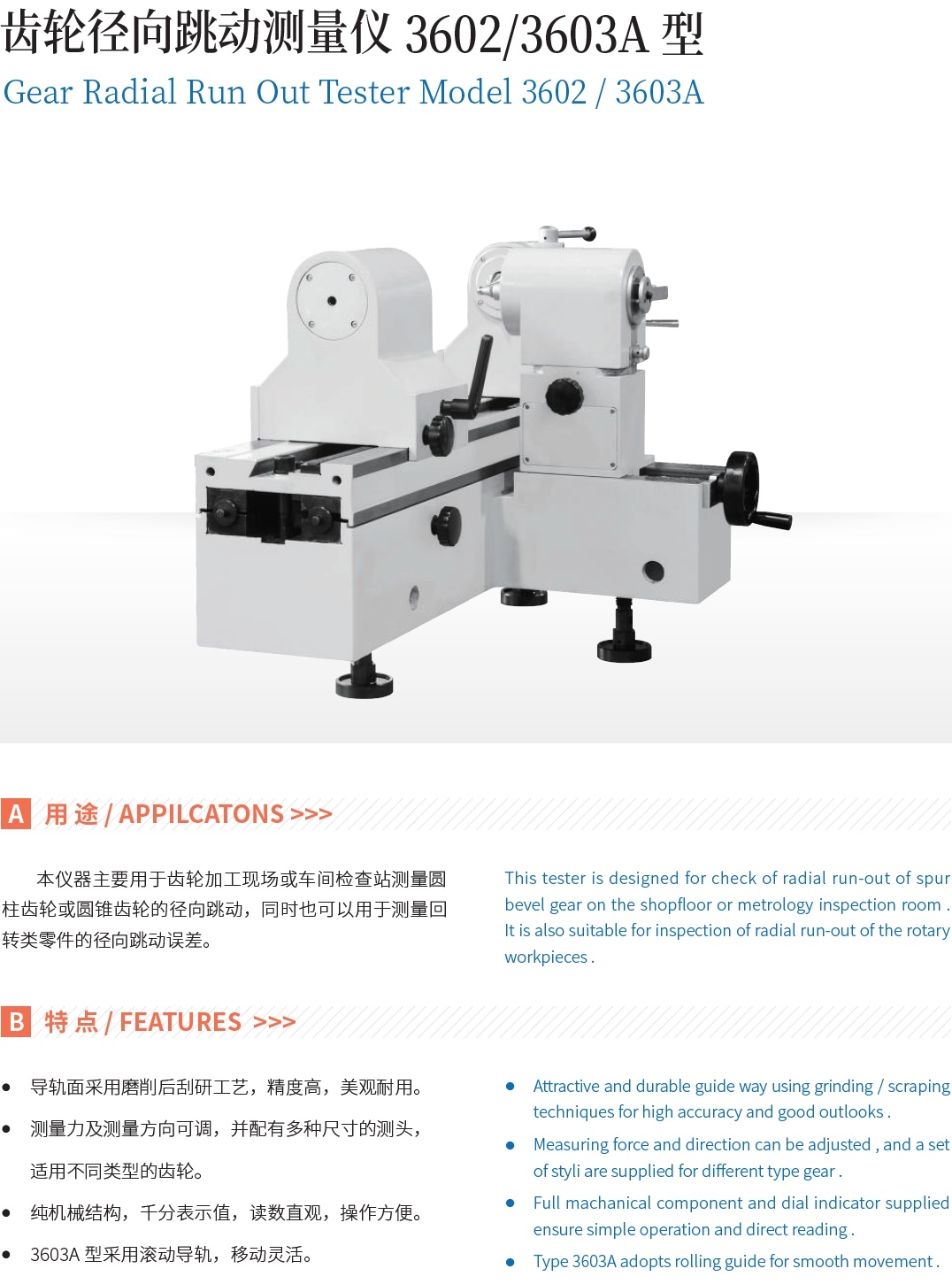

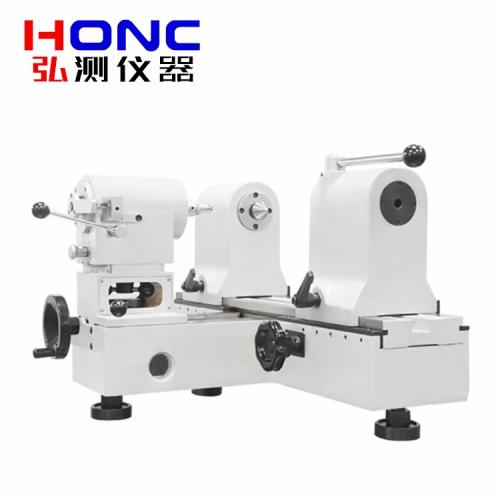

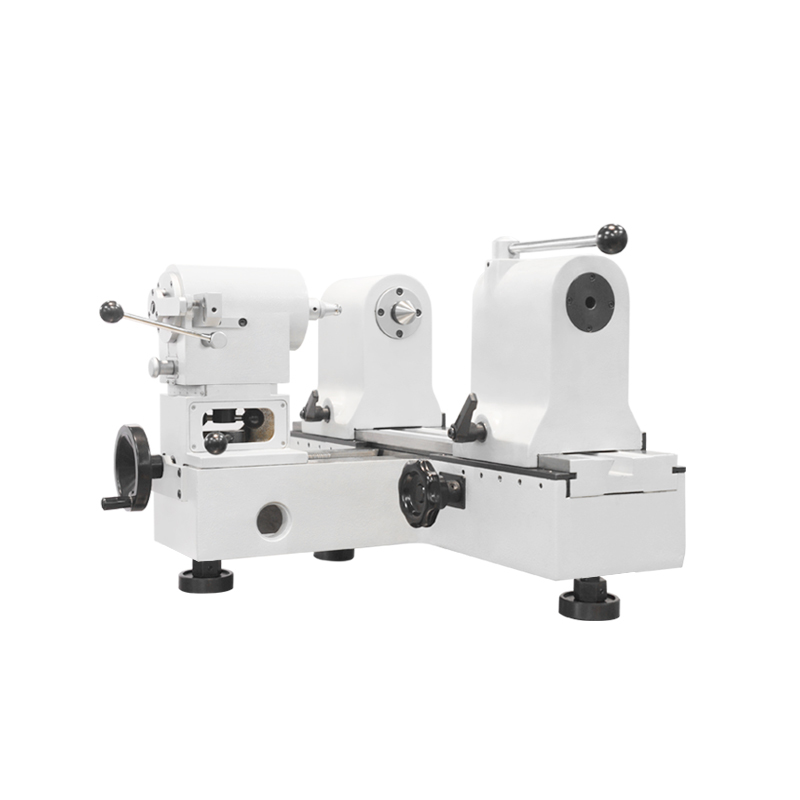

3602、3603A型 齒輪徑向跳動測量儀
產品簡介 Product introduction
本儀器主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動,同時也可以用于測量回轉類零件的徑向跳動誤差。
性能特點 Performance characteristics
● 導軌面采用磨削后刮研工藝,精度高,美觀耐用。
● 測量力及測量方向可調,并配有多種尺寸的測頭,適應不同類型的齒輪。
● 純機械結構,千分表示值,讀數直觀,操作方便。

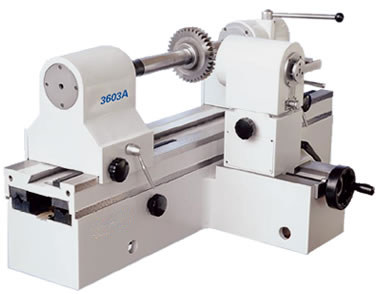

● 3603A型采用滾動導軌,移動靈活。

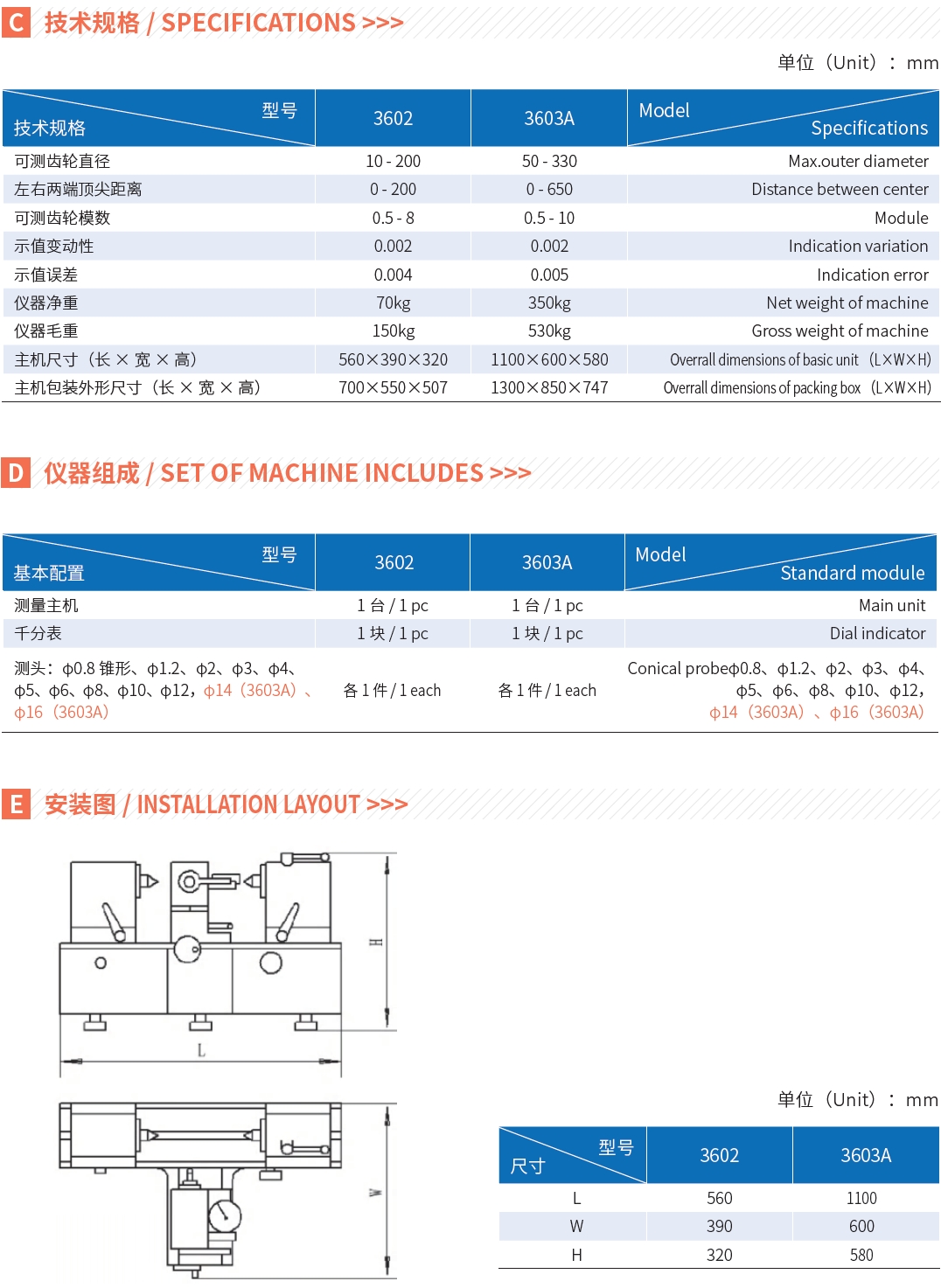

技術指標 Technical indicators
型號
3602
3603A
可測齒輪直徑
10-200mm
50-300mm
左右兩端頂尖距離
0-200mm
0-650mm
可測齒輪模數
0.5-8mm
0.5-10mm
示值變動性
0.002mm
0.002mm
示值誤差
0.004mm
0.005mm
儀器凈重
70kg
350kg
儀器毛重
150kg
530kg
主機外形尺寸(長×寬×高)
560mm×390mm×320mm
1100mm×600mm×580mm
包裝外形尺寸(長×寬×高)
700mm×550mm×507mm
1300mm×770mm×747mm
標準配置 Standard configuration
1、儀器主機;
2、千分表;
3、測頭;
3603A測量標準齒輪
3602測量工件
