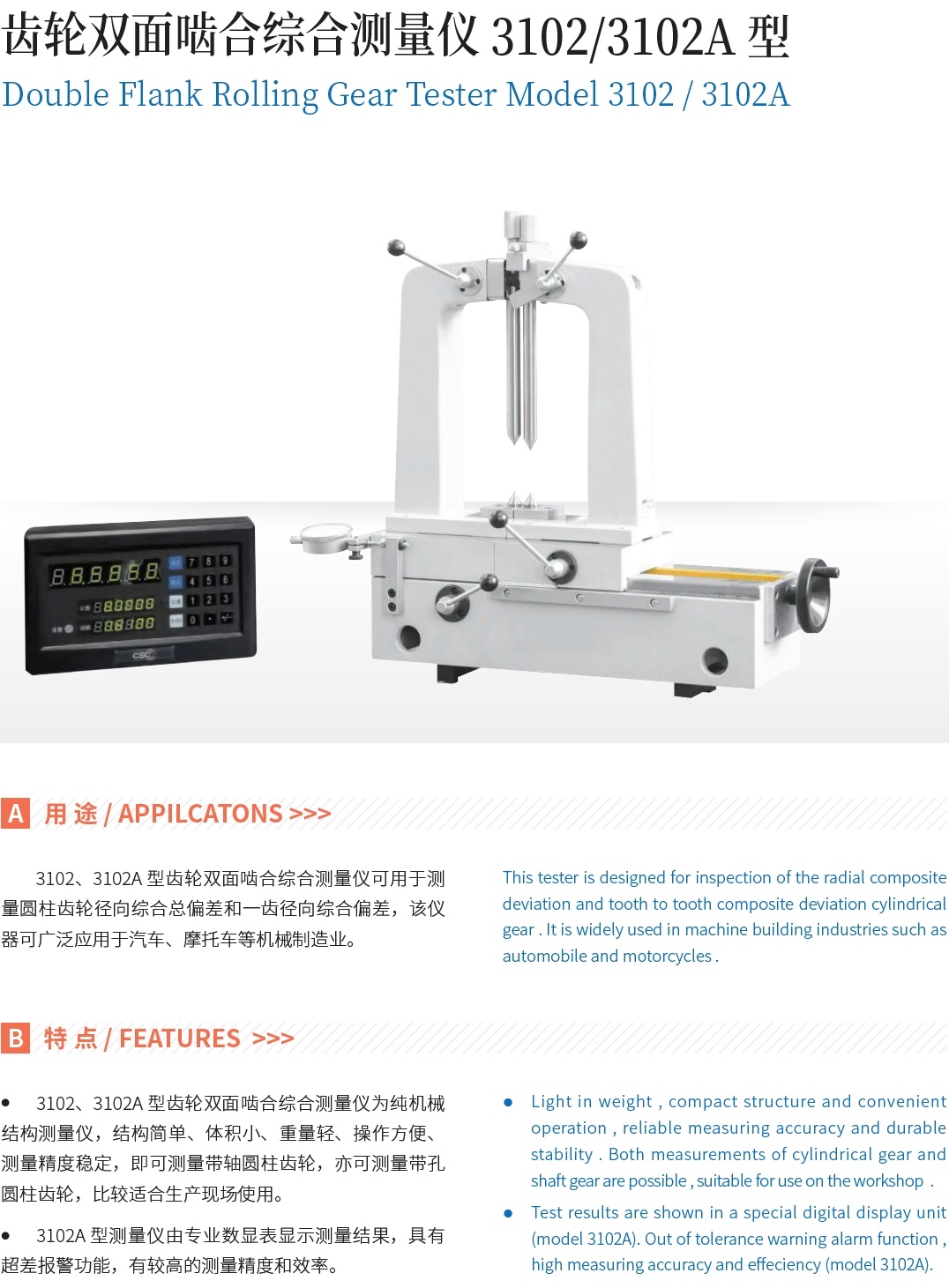

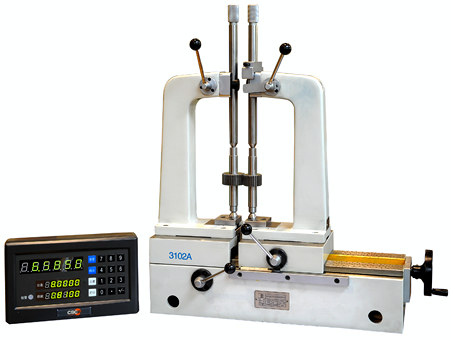

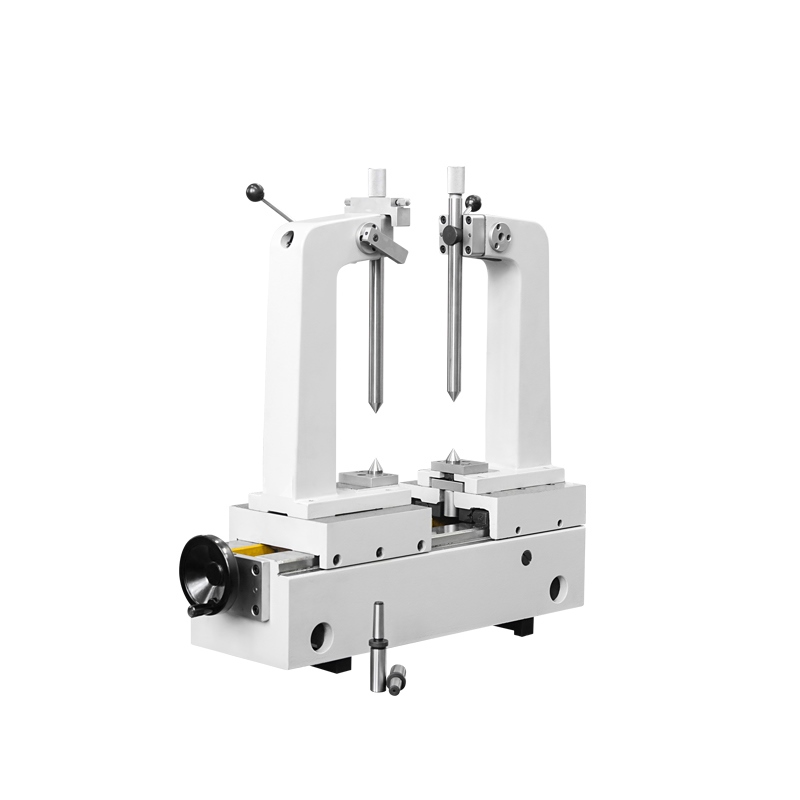

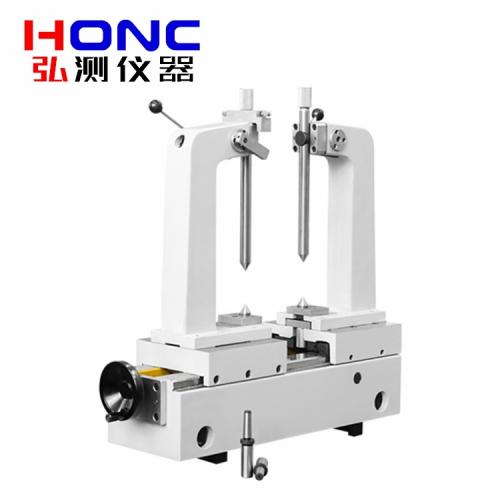

3102/3102A型 齒輪雙面嚙合綜合測量儀
產品簡介 Product introduction
本儀器可用于測量圓柱齒輪徑向綜合偏差和一齒徑向綜合偏差。該儀器可廣泛應用于汽車、摩托車等機械制造行業。
性能特點 Performance characteristics
● 本儀器為純機械結構測量儀，結構簡單、體積小、重量輕、操作方便，測量精度穩定。
● 既可測量帶軸圓柱齒輪，亦可測量帶孔圓柱齒輪，比較適合生產現場使用。
● 3102型由專用數顯表顯示測量結果，具有超差報警功能，測量精度和效率較高。

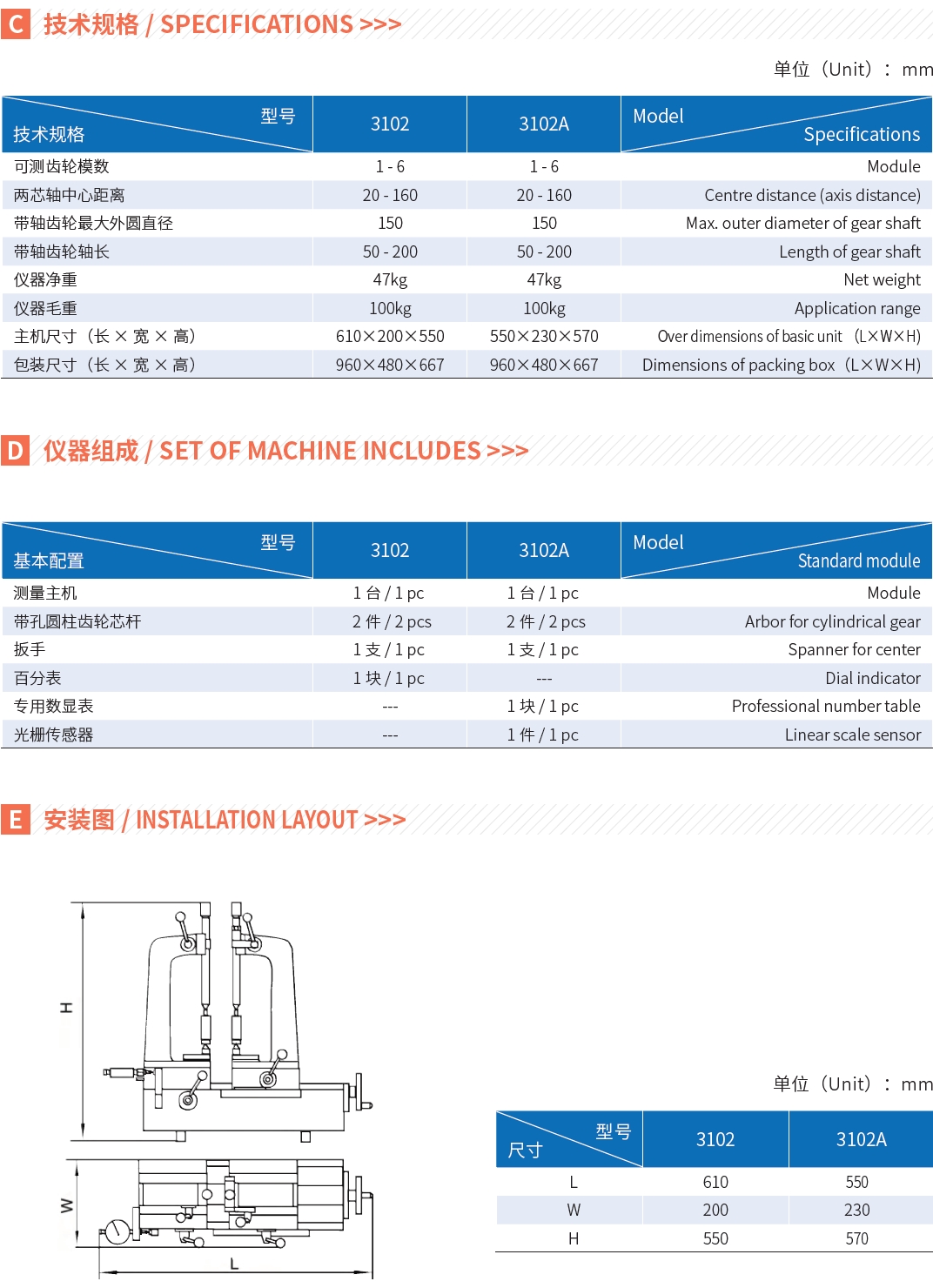

技術指標 Technical indicators
1、模數：1-6mm；
2、頂尖中心距：20-160mm；
3、帶軸齒輪最大外圓直徑：150mm；
4、帶軸齒輪軸長：50-200mm；
5、儀器凈重：47kg；
6、儀器毛重：100kg；
7、主機外形尺寸(長×寬×高)：
3102型：610mm×200mm×550mm；
3102A型：570mm×230mm×550mm；
8、包裝外形尺寸(長×寬×高)：
3102型：710mm×480mm×677mm；
3102A型：960mm×480mm×677mm；
標準配置 Standard configuration
A、3102型：
1、測量主機
2、百分表
3、測量帶孔圓柱齒輪芯桿
4、扳手
B、3102A型：
1、測量主機
2、專用數顯表
3、光柵傳感器
4、測量帶孔圓柱齒輪芯桿
5、扳手
