反射式平行光管 檢測系統 系列
產品簡介 Product introduction
離軸反射式平行光管，該系統主要提供紅外/白光模擬目標源，能夠提供中間無遮擋的一束平行度和均勻性好的平行光；可用來檢測光學設備的各項參數，是光學參數測量的必備儀器；具有支撐機構，使平行光管可安裝在光學隔振平臺上，并能夠進行水平度的調節；配備相應防塵保護裝置。
隨著近代光學技術方面的不斷進步和光學加工能力的增強，尤其是寬光譜集成應用、以及檢測裝調技術日臻成熟，具有大口徑、高像質、高分辨率等特點的反射式平行光管己成為光學領域研究的重點之一。我公司研發生產的離軸反射式系統、卡塞格林式、牛頓式、離軸多反射式等系統品種齊全、性能穩定、質量可靠、操作簡便。
性能特點 Performance characteristics
我司生產的平行光管系列，具有以下優點：
1、焦距80mm-500mm的平行光管具有像質良好的雙膠物鏡，并配有十字線分劃板，可做瞄準用的無窮遠目標，是光學儀器生產裝校工作中最基本的儀器之一，配備其他附件，具有更廣泛的用途。
2、F-XA系列機型可增加各種附件，使其功能更為全面。
3、焦距1000mm-3000mm的平行光管是一種長焦距、大口徑，并具有像質優良的雙分離物鏡的儀器，它配備多種附件，常與前置鏡或測量顯微鏡組合使用，既可作觀察、瞄準用的無窮遠目標，又可用于光學零部件、光學系統的光學常數測定、成像質量以及微光夜視產品的評定工作和檢測，它是光學儀器的科研、生產、教學等單位常用的光學儀器。
4、焦距4600mm的平行光管的物鏡為單片非球面透鏡。
反射式光學檢測系統 系列：
涵蓋離軸反射式系統，牛頓反射式系統，卡塞格林系統和離軸多反系統的高精度，大口徑，大焦距反射式平行光管。具有以下特點：
A、不受光學材料折射率、均勻性、條紋度等限制和影響，沒有色差，結構簡單，可做到寬光譜成像；
B、相比公司傳統的透射式平行光管，口徑可以更大，焦距更長；具有結構穩定、口徑大、無色差、中心無遮擋等優點；
C、先進的光學測試系統，都是使用這種類型的平行光管；
D、各反射面采用非球面，利于提高系統的像質并減少零件數，實現系統的輕量化設計；
技術指標 Technical indicators

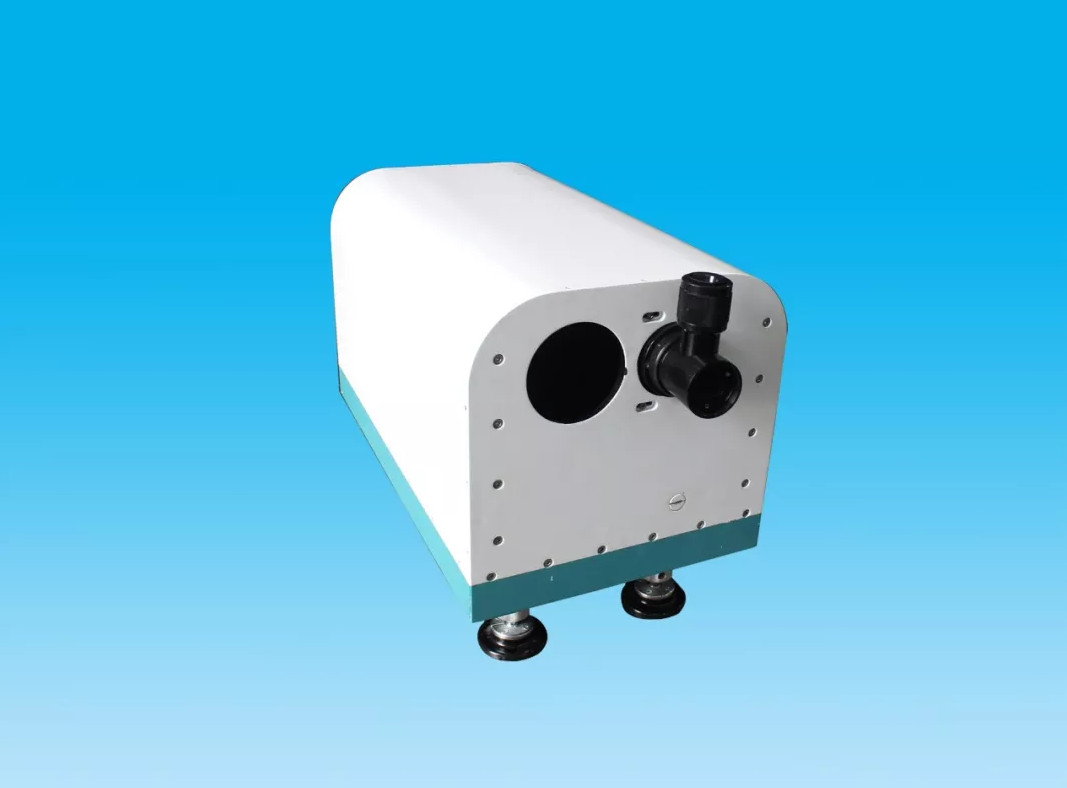

離軸反射式平行光管 系列
優點：口徑大、無色差、中心無遮擋；

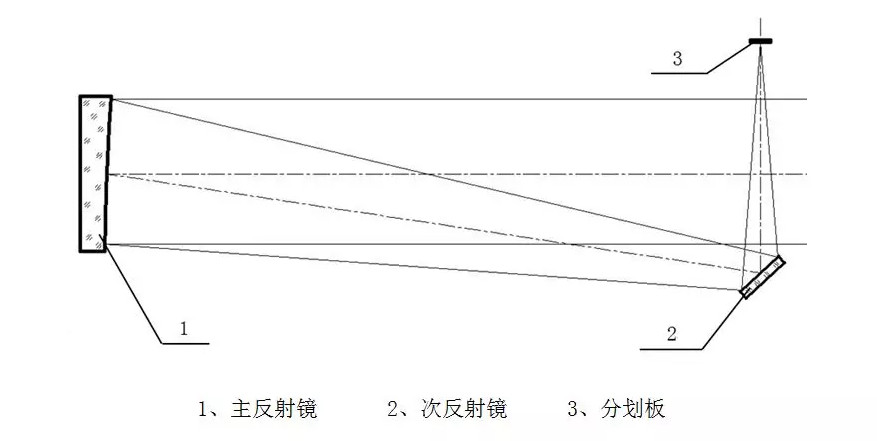

離軸反射式平行光管 光學系統示意圖
名稱 規格型號 焦距（mm） 有效口徑（mm） 視場 像質 離軸反射式平行光管 HLZ50-500 500 50 1° 中心λ/15（RMS@λ=632.8nm） HLZ100-600 600 100 HLZ100-1000 1000 100 HLZ150-1500 1500 150 HLZ200-1500 1500 200 HLZ200-1600 1600 200 HLZ200-2000 2000 200 HLZ300-2000 2000 300 HLZ300-3000 3000 300 HLZ400-4000 4000 400 HLZ500-5000 5000 500 HLZ600-6000 6000 600 標準配置 ZM6照明器；玻璃十字分劃板；金屬十字分劃板； 選配附件 黑體；靶板（玻羅靶；方形靶；刀口靶；
金屬小孔靶0.1/0.2/0.5；白光分辨率板1-5號；
白光星點板0.005/0.01/0.02/0.05/0.2/0.1；）；載物臺；光學平臺；

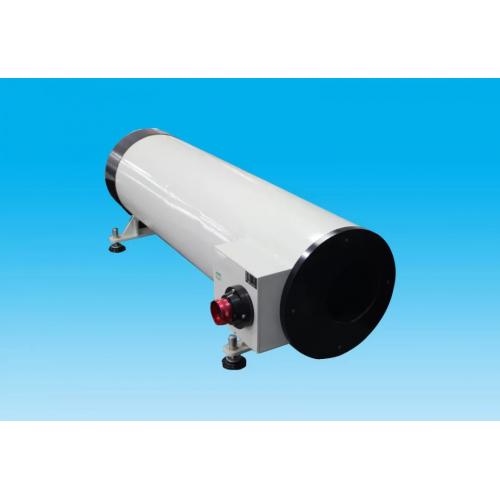

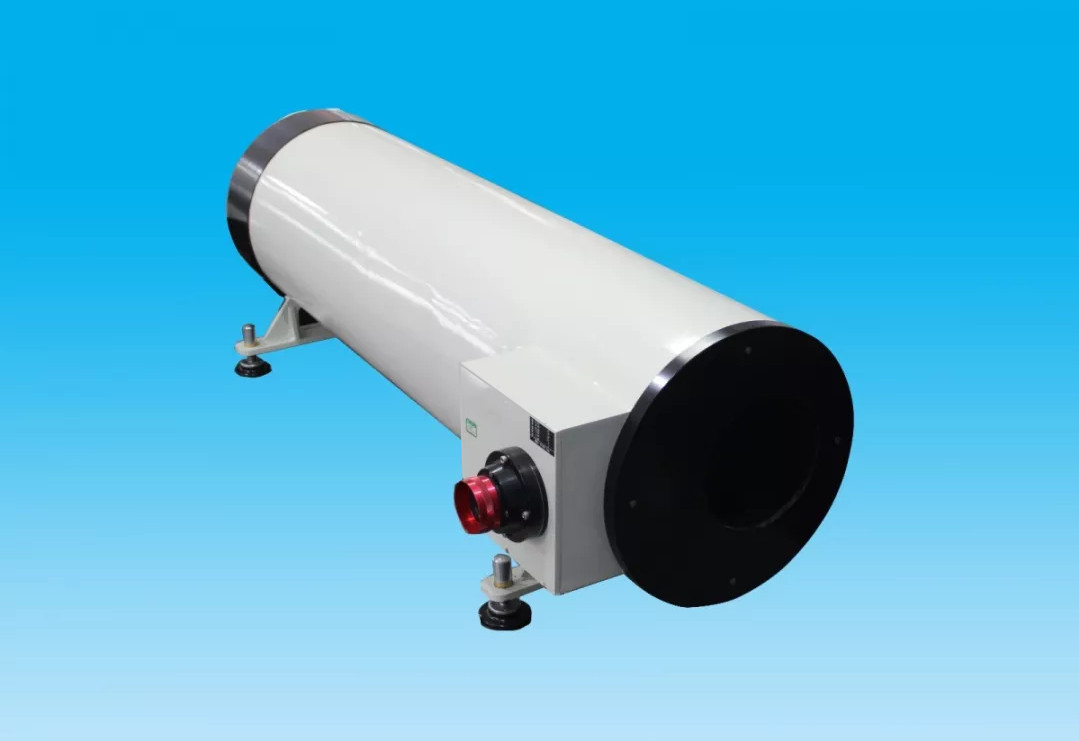

卡式（卡塞格林式）平行光管 系列
優點：焦距長、體積小、無色差；

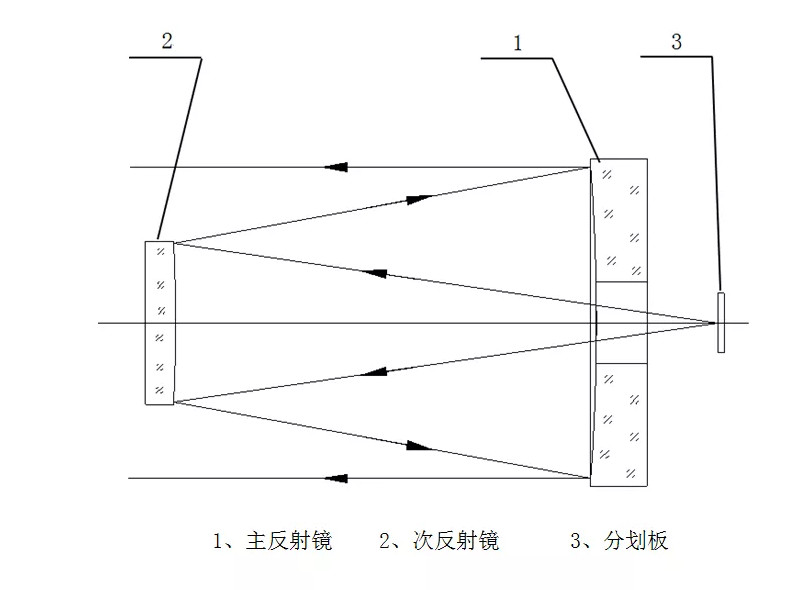

卡式（卡塞格林式）平行光管 光學系統示意圖
名稱 規格型號 焦距（mm） 有效口徑（mm） 遮擋比（直徑） 視場 像質 卡式平行光管
卡塞格林式平行光管
KFPG-1000 1000 100 27% 1° 中心λ/15（RMS@λ=632.8nm） KFPG-1500 1500 150 KFPG-2000 2000 200 KFPG-3000 3000 300 KFPG-4000 4000 400 標準配置 ZM6照明器；玻璃十字分劃板；金屬十字分劃板； 選配附件 黑體；靶板；載物臺；光學平臺；

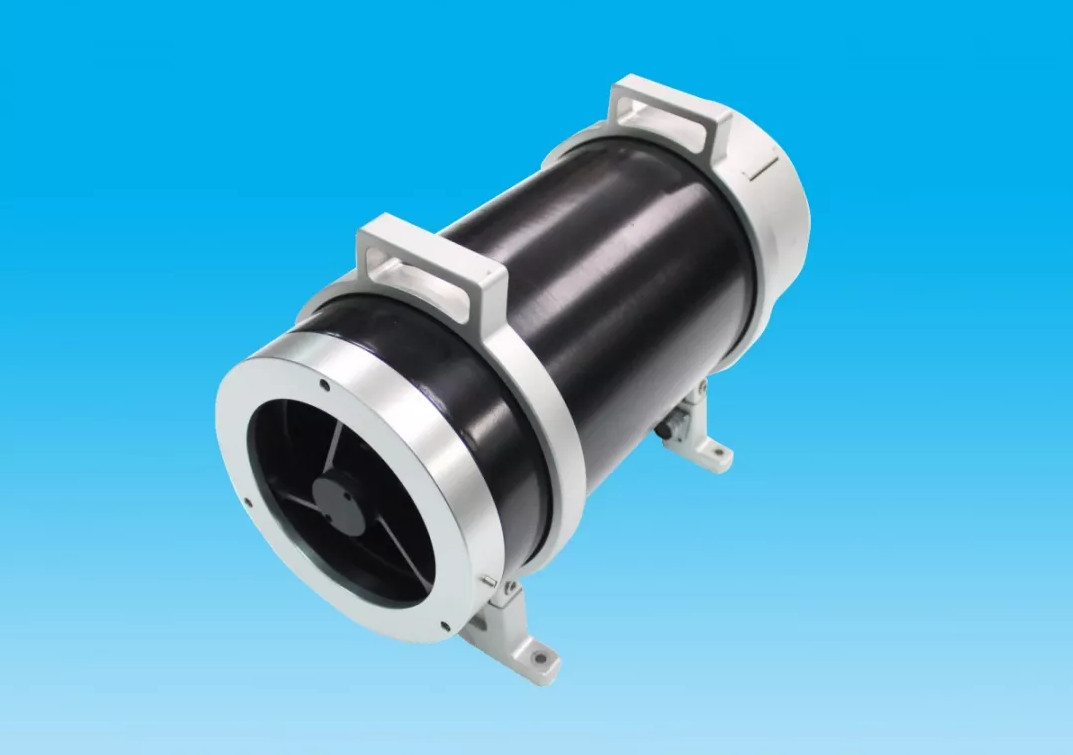

離軸三反反射式平行光管 系列
優點：口徑大、無色差、中心無遮擋、體積小

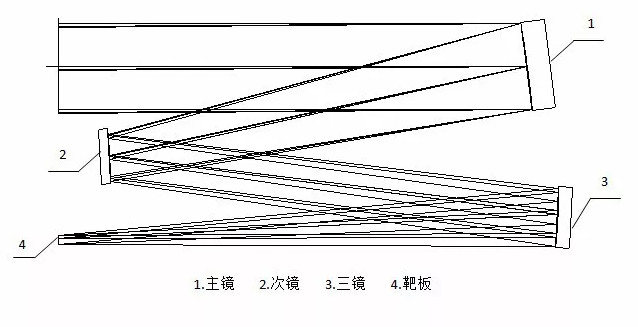

離軸三反反射式平行光管 光學系統示意圖
名稱 規格型號 焦距（mm） 有效口徑（mm） 視場 像質 離軸三反反射式平行光管
HLS100-1000 1000 100 1° 中心λ/15（RMS@λ=632.8nm） HSL150-1500 1500 150 HLS200-2000 2000 200 HLS300-3000 3000 300 HLS400-4000 4000 400 標準配置 ZM6照明器；玻璃十字分劃板；金屬十字分劃板； 選配附件 黑體；靶板；載物臺；光學平臺；
