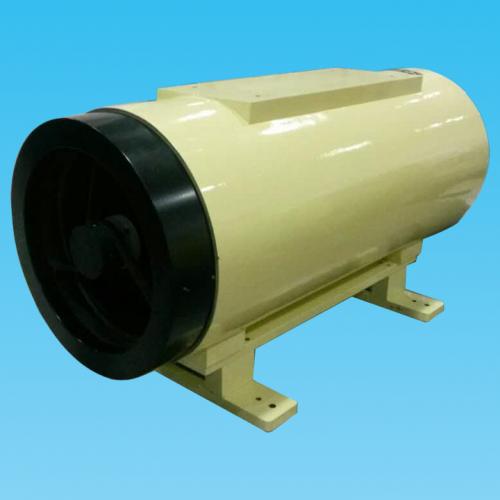

卡式(卡塞格林式)平行光管 系列
產品簡介 Product introduction
卡式平行光管,又稱卡塞格林式平行光管,主要為可見光和紅外光學系統提供無窮遠十字和星點目標,用于校正多光軸綜合光電產品的光軸一致性,具有焦距長、體積小、無色差的優點。
性能特點 Performance characteristics
我司生產的平行光管系列,具有以下優點:
1、焦距80mm-500mm的平行光管具有像質良好的雙膠物鏡,并配有十字線分劃板,可做瞄準用的無窮遠目標,是光學儀器生產裝校工作中最基本的儀器之一,配備其他附件,具有更廣泛的用途。
2、F-XA系列機型可增加各種附件,使其功能更為全面。
3、焦距1000mm-3000mm的平行光管是一種長焦距、大口徑,并具有像質優良的雙分離物鏡的儀器,它配備多種附件,常與前置鏡或測量顯微鏡組合使用,既可作觀察、瞄準用的無窮遠目標,又可用于光學零部件、光學系統的光學常數測定、成像質量以及微光夜視產品的評定工作和檢測,它是光學儀器的科研、生產、教學等單位常用的光學儀器。
4、焦距4600mm的平行光管的物鏡為單片非球面透鏡。
離軸反射式平行光管,該系統主要提供紅外/白光模擬目標源,能夠提供中間無遮擋的一束平行度和均勻性好的平行光;具有支撐機構,使平行光管可安裝在光學隔振平臺上,并能夠進行水平度的調節;配備相應防塵保護裝置。
卡式平行光管,主要為可見光和紅外光學系統提供無窮遠十字和星點目標,用于校正多光軸綜合光電產品的光軸一致性,具有焦距長、體積小、無色差的優點。
反射式光學檢測系統 系列:
涵蓋離軸反射式系統,牛頓反射式系統,卡塞格林系統和離軸多反系統的高精度,大口徑,大焦距反射式平行光管。具有以下特點:
A、不受光學材料折射率、均勻性、條紋度等影響,沒有色差,結構簡單;
B、相比公司傳統的透射式平行光管,口徑可以更大,焦距更長;
C、先進的光學測試系統,都是使用這種類型的平行光管;
技術指標 Technical indicators
1、光學系統:
1.1、有效口徑:φ300mm;
1.2、焦距:f′=3600mm,誤差±15mm;
1.3、像面線視場:φ45mm(2ω=43′);
1.4、中心遮攔比(含次鏡座):≤27%;
2、分劃板:
2.1、分劃板分為鏤空十字分劃板和星點板;
2.2、十字線寬分別為0.05mm、0.1mm、0.2mm、0.3mm;
2.3、星點大小分別為φ0.05mm、φ0.1mm、φ0.2mm、φ0.3mm;
3、黑體光源:
3.1、工作溫度:環溫+5℃—200℃;
3.2、有效輻射面: φ200mm;
3.3、溫度分辨率:0.01℃;
3.4、測溫精度:±(0.3%FS+0.5)℃;
3.5、溫度穩定性:±(0.01—0.05)℃/h;
3.6、有效發射率:0.97±0.02;
3.7、電源:220V AC,50Hz;
名稱 規格型號 焦距 有效口徑 遮擋比(直徑) 視場 像質 卡式平行光管
卡塞格林式平行光管
KFPG-1000 1000 100 27% 1° 中心λ/15(RMS@λ=632.8nm) KFPG-1500 1500 150 KFPG-2000 2000 200 KFPG-3000 3000 300 KFPG-4000 4000 400 標準配置 ZM6照明器;玻璃十字分劃板;金屬十字分劃板; 選配附件 黑體;靶板;載物臺;光學平臺;
標準配置 Standard configuration
1. 玻璃十字線分劃板:1 件
2. 金屬十字線分劃板:1件
3. 照明器:1 件
4. 隨機文件:1件
