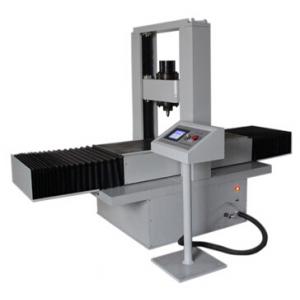

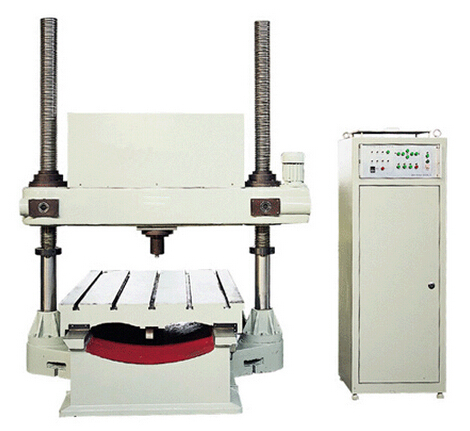

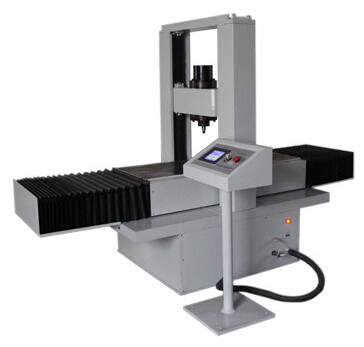

MHB-3000A型 大型門式在線布氏硬度測量系統
產品簡介 Product introduction
MHB-3000A型 大型門式布氏硬度測量系統是我司新開發的，采用精密的機械機構和微機控制閉環系統，具有先進水平、集光、機、電、算于一體的新一代布氏硬度測試儀器，更是對飛機、汽車等安全部件進行硬度檢測的儀器。該儀器取消了砝碼，采用電動加卸試驗力，由0.5‰精度的壓力傳感器進行反饋，CPU控制并能對試驗中損失的試驗力進行自動補償。
本機主要用于鑄鐵、鋼材、有色金屬及軟合金等材料的硬度測定，布氏硬度試驗是所有硬度試驗中壓痕大的一種試驗法，它能反映出材料的綜合性能，不受試樣組織顯微偏析及成分不均勻的影響，所以它是一種精度較高的硬度試驗法。在冶金、鍛造、未經淬火鋼及有色金屬等工業領域、實驗室、大專院校和科研單位內廣泛使用。

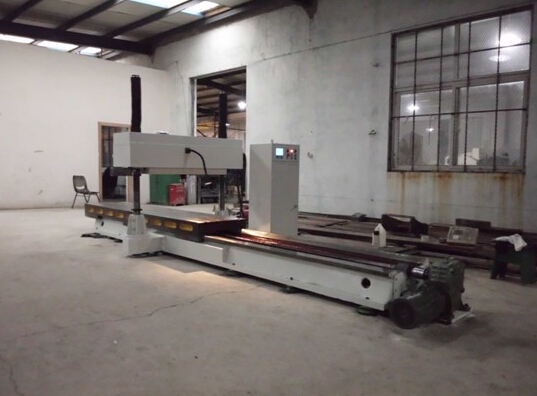

本機采用門式結構，更適合對流水線上產品的在線布氏硬度檢測，采用電子自動加荷，計算機軟件編程，高精度光柵數字式測微目鏡測量，光電傳感等系統；本機加載部分采用單片機控制，傳感器采集信號，步進電機加荷的閉環控制系統。門式結構更適于測量大型金屬零件。
各項技術指標均符合：GB/T 231-2002 金屬布氏硬度試驗 技術條件，參照ISO6508-2:1999國際標準。
應用范圍 Applications
布氏硬度計采用的試驗力大，壓痕直經也大，適合具有大晶粒金屬材料的硬度測試；如鑄鐵，有色金屬及合金，各種退火，調質處理后的鋼材，特別是對于較軟的金屬；如純鋁、鉛、錫等黑色金屬,有色金屬的布氏硬度測試。
布氏硬度計可用于測試鑄件、鍛件、供貨狀態的鋼材、有色金屬及經過調質熱處理的半成品鋼鐵工件。布氏硬度計主要用于組織不均勻的鍛鋼和鑄鐵的硬度測試，鍛鋼和灰鑄鐵的布氏硬度與拉伸試驗有著較好的對應關系。布氏硬度試驗還可用于有色金屬和軟鋼，采用小直徑球壓頭可以測量小尺寸和較薄材料。布氏硬度計多用于原材料和半成品的檢測，由于壓痕較大，一般不用于成品檢測。
布氏硬度試驗條件的選擇如同洛氏硬度試驗關于標尺的選擇一樣，布氏硬度試驗也要遇到試驗條件的選擇問題，即試驗力F和壓頭球直徑D的選擇。這種選擇不是任意的，而是要遵循一定的規則，并且要注意試驗力和壓頭球直徑的合理搭配，應用起來比洛氏硬度試驗略顯復雜。
工作原理 Working principle
布氏硬度計的工作原理把一定直徑的鋼球，在一定試驗力作用下,以一定的速度壓入試樣表面,經規定的試驗力保持時間后卸除試驗力。以試樣壓痕球形表面積上的平均壓力來表示金屬的布氏硬度值。
性能特點 Performance characteristics
● 構造堅固、剛性好、精確、可靠、耐用；
● 門式機架，大型可移動工作臺，最大移動距離3000mm（可定制）；
● 試件測試高度最大可達1000mm（可定制）；
● 主軸橫向移動距離500mm（可定制）；
● 試驗加卸載過程自動化，無人為操作誤差；
● 高精度手持布氏測量軟件系統；
● 特別適用于測定大型金屬零件的布氏硬度
● 可搭配布氏硬度測量系統
技術指標 Technical indicators
1、試驗力：1000kgf(9807N)、3000kgf(29420N)
2、壓頭規格：φ10mm球壓頭
3、被測試件允許最大高度：1000mm（可定制）
4、主軸橫向移動距離：500mm（可定制）
5、兩立柱間距離：1080mm（可定制）
6、壓頭最大下壓距離：50mm（可定制）
7、移動工作臺尺寸：3000mm×650mm（可定制）
8、延時控制：1~60秒可調
9、電源電壓：AC380V±5%，50~60Hz
10、電源額定功率：3KW
11、外形尺寸：主機：6000 x 2000 x 1480毫米
控制箱：430 x 430 x 1350毫米
12、儀器重量約：4000kg左右
13、硬度測試范圍：HBS31.8-450、HBW31.8-650
注：1、以上是以試臺長度3000mm的規格所列參數。實際以合同約定為準。
2、本公司可能會對本系統及操作界面進行升級調整，恕不另行通告，本公司保留最終解釋權。
3、更多特殊規格，可按要求非標定制。
