CJD-10352型 高精度精密測角儀（高精度精密測角系統、絕對測角儀）

 產品簡介  Product introduction

---

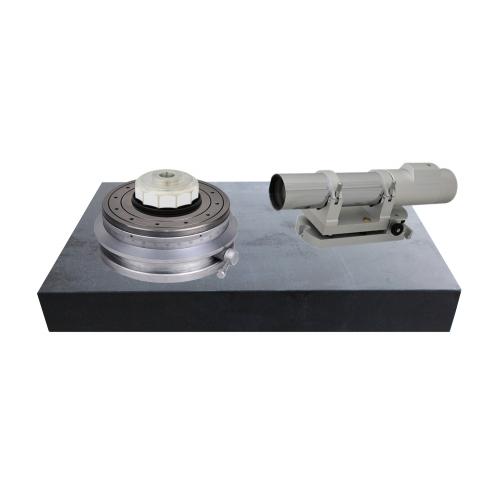

本系列高精度精密測角儀（高精度精密測角系統、絕對測角儀），是由四部分組成，分別是高精度雙軸電子光電自準直儀、金屬正多面棱體、高精度精密多齒分度臺和大理石工作臺組合而成，構成高精度角度測量的完備測量系統，可實現0-360°任意角度的測量。也可用于檢測各種高精度精密多齒分度臺、多面棱體、角度塊規、光學棱鏡、各種轉臺、電機、編碼器等高精度角度器件的任意旋轉角度定位精度、回轉精度和角度定位重復性的檢測。

本儀器具有測角精度高、操作方便、可實現自動測量等特點。它適用于科研、計量部門的實驗，儀器及機械制造業的角度計量、檢測之用。

 應用范圍   Applications

---

■  光學棱鏡角度的檢測；

■  多面棱體的檢定和校準；

■  多齒分度臺的檢定和校準；

■  氣浮轉臺，DDR轉臺，旋轉工作臺等各種轉臺的旋轉角度定位和角度重復性的檢測；

■  電機、編碼器等任意旋轉角度定位精度、回轉精度和角度定位重復性的檢測；

■  角度塊規的角度檢測；

■  其他平面，平臺等小角度偏移量的檢測；

■  可用千高精度導航用的激光陀螺、遙感、遙測中的多面體掃描鏡測量；

■  大屏幕投影顯示中的高精度光學棱鏡、各種光學制導用的高精度光學棱鏡測量，及許多對角度有嚴格要求的光學和機械零件加工領域。

■  除了直接測量光學及機欖零件拋光表面的角度外，光學測量所涉及的許多指標是可以通過測量角度后直接得到的。例如，玻璃材料的折射率，光學系統的焦距，自聚焦透鏡的數值孔徑等。

性能特點  Performance characteristics

---

1、本測角系統由光電自準直儀、金屬正多面棱體、高精度精密多齒分度臺和大理石工作臺組合，可根絕實際使用需求任意選擇相關機型和配置。

2、本機可以任意搭配組合各種高、中、低精度的光電自準直儀、精密多齒分度臺（或轉臺）、多面棱體、大理石平臺等等。

3、可實現0-360°范圍內任意角度的測量，測角精度高，配合高精度電子光電自準直儀，測角精度高達0.1″，分辨率高達0.001″；

4、高精度精密多齒分度臺是利用多齒嚙合的平均效應原理，具有較高的分度精度，高達0.2″以內。

5、可選配細分高精度精密多齒分度臺，最小分度達0.1″。

6、金屬正多面棱體可配備00級（一等；±0.5″），0級（二等；±1″），1級（三等；±2″），2級（四等；±5″）等各種規格。

7、大理石工作臺可定制任意規格尺寸（1200*800mm、1400*800mm、2000*1000mm或其他任意尺寸），也可配0級，00級或者000級。

8、光電自準直儀可選配轉臺數據分析軟件、多面棱體檢定軟件或多齒分度臺檢定軟件，可對多面棱體和多齒分度臺進行檢定和校準。

9、光電自準直儀配備二維可調底座，可進行左右偏擺方向和上下俯仰方向微小角度的二維調節。

10、光電自準直儀系列支持測量數據保存、查看、打印及生成實驗報告，可自定義被測工件、公司名稱，操作人員等表頭信息；

 結構描述  Structure description

---

1、大理石工作臺底座

大理石工作臺底座配備墊腳，大理石工作臺可定制任意規格尺寸（1200*800mm、1400*800mm、2000*1000mm或其他任意尺寸），也可配0級，00級或者000級。

2、光電自準直儀

光電自準直儀是基于自準直原理，通過光電瞄準對被測件的角位移進行精密測量，自準直光管中有敏感該位移量的光電傳感器，它將光信號轉換成電信號，再由電信號處理電路將其轉換成相應的角度值。

可根據實際使用需求，配備人眼讀數型雙向精密光學自準直儀、數字顯示型雙向精密測微自準直儀和電腦型高精度雙軸電子光電自準直儀。三者區別如下：

A、人眼讀數型雙向精密光學自準直儀：測量精度：0.5″~1″；分辨率：1″；

B、數字顯示型雙向精密測微自準直儀：測量精度：0.1″~1″；分辨率：0.1″~0.01″；

C、電腦型高精度雙軸電子光電自準直儀。測量精度：0.01″~1″；分辨率：0.1″~0.001″；

3、高精度升降工作臺【選配】

高精度升降工作臺可以對光電自準直儀主機的上下升降高度位置進行調整。

4、二維可調底座

高精度二維可調底座可以對自準直光管的左右偏擺方向角度和上下俯仰方向角度進行調整。

5、高精度精密多齒分度臺【或選用普通轉臺替代】

常規的高精度精密多齒分度臺分為360齒（最小分度1°），720齒（最小分度0.5°）和細分720齒（最小分度0.1″）；可配合多面棱體機型小角度測量。

6、差動多齒分度臺【選配】

差動多齒分度臺由720齒和391齒齒盤組成，可提供4.6″的分度間隔，自準直光管的測量范圍為±19.99″，因此用差動多齒分度臺的轉角與自準直光管的測量值結合，就可實現0-360°范圍內任意角度的測量。

上下兩個多齒分度臺是在安裝好后分別檢測的，每一臺儀器在供貨時均附有兩個多齒分度臺的檢測數據，它標明了多齒分度臺的個體精度。

7、電箱【部分機型配備】

電箱中包括實現差動多齒分度臺自動分度的控制電路和自準直光管的信號處理電路。差動多齒分度臺的角度值和自準直光管的測量值顯示在電箱的面板上。

8、角度測量軟件【電腦型配備】

本儀器提供兩個測量軟件：小角度標準測量軟件和數據分析軟件。用戶也可根據自己的測量要求，按照通訊協議，編制相應的測量軟件。

8.1、小角度標準測量軟件：主要是用于任意小角度的測量，如小角度偏差，定位精度，回轉精度等；

8.2、數據分析軟件：主要用于多面棱體和高精度精密多齒分度臺的校測和校準；也可用于直線度，平行度，垂直度，平面度等檢測。

 技術指標  Technical indicators

---

A、光電自準直儀：【規格型號：HCCM-2038B】

1、物鏡焦距：200mm；

2、物鏡口徑：38.1mm (NA. = 85%)；

3、光源：大功率半導體光源LED Light Source (中心波長λ=630nm)；

4、探測器：兩個科研級高分辨率圖像傳感器(High Resolution Image Sensors)；

5、找準方式：軟件顯示的電子目鏡(Electronic Viewfinder with Software Crosshair)，可選配激光快速找準附件；

6、測量范圍：3000″*2400″ (arc sec. 角秒)

7、測量距離：10米(10 meter MAX.)

8、測量精度[1]：1000″內，1.0″ (arc   sec. 角秒)；

9、分辨率：0.1″ (arc   sec. 角秒)；

10、外形尺寸（不含底座）：280mm(L)×80mm(W)×115mm(H)

11、重量（不含底座）：2.0 KG

12、測量頻響：7.5Hz TYP.

13、接口類型：USB 2.0 High Speed Interface

B、高精度精密多齒分度臺：【規格型號：FTD-360A-0.5″】

1、規格型號：FDT-360A型 高精度精密多齒分度臺；

2、臺面直徑（mm）：φ205；

3、安裝孔尺寸（mm）：Φ82-6-M6；Φ124-8-M6；Φ165-12-M6；

4、外形尺寸（mm）：φ235*83；

5、精度（峰峰值（″））：0.2″【高精度型】；0.5″【常規型】；

6、測角重復精度（″）：0.06″【高精度型】；0.12″【常規型】；

7、最小分度值（°）：1；

8、承載能力（kg）：30；

9、自身重量（kg）：20；

C、金屬正多面棱體：【規格型號：HCDLT-12/1級、±2″】

1、外圓直徑： φ100mm；

2、棱體厚度：17mm；

3、回轉中心孔徑： φ25mm；

4、材    料：GCr15；

5、硬    度：HRC62—65；

6、工作面平面度： 0級（二等）：≤0.03um；        1級（三等）：≤0.05um；        2級（四等）：≤0.1um；【定制00級（一等）：≤0.02um；】

7、基準面平面度： 0級（二等）：≤1um；        1級（三等）：≤1.5um；        2級（四等）：≤1.5um；【定制00級（一等）：≤1um；】

8、工作面對基準面的垂直度：0級（二等）：≤5″；        1級（三等）：≤10″；        2級（四等）：≤20″；【定制00級（一等）：≤3″；】

9、工作面表面粗糙度：Ra≤0.025um；

10、基準面表面粗糙度：Ra≤0.05um；

11、上表面與基準面平行度： 2um；

12、工作角偏差： 0級（二等）：≤±1″；        1級（三等）：≤±2″；        2級（四等）：≤±5″；【定制00級（一等）：≤±0.5″；】

13、工作角測量不確定度：0級（二等）：≤0.2″；        1級（三等）：≤0.5″；        2級（四等）：≤1.0″；；【定制00級（一等）：≤0.1″；】

14、工作面有效工作面積：S≥φ15mm的圓面積（或15mm*15mm或D15mm的圓面積）；

15、棱體工作面數：12面；

D、大理石平臺【可選0級，00級或000級。】

1、花崗巖平板精度等級：00級

2、外形尺寸：1000mm×1000mm×150mm

3、最大承載能力：300kg

4、含平板千斤頂底部支架

5、安裝后平臺上表面距地面高度為700mm~800mm

6、可選配1000*1000mm、1200*800mm、1400*800mm、2000*1000mm或其他任意尺寸；

 標準配置   Standard configuration

---

1、光電自準直儀主機及附件：1套；

2、標準反射鏡：1套；

3、高精度精密多齒分度臺：1套；

4、金屬正多面棱體：1套；

5、大理石平臺：1套；

6、隨機文件：1套；

 選配附件   Optional accessories

---

● 筆記本電腦                               ● 二維可調反光鏡                            ● 高精度穩定臺

● 無線遙控器                               ● 直角轉像鏡                                    ● 專用三腳架

● 激光快速找準器                       ● 金屬多面棱體                                 ● 小型旋轉工作臺

● 可調平臺                                  ● 高精度升降臺                                 ● 角錐棱鏡

● 測量橋板                                  ● 多軸傾斜臺



 注意事項   Precautions

---

1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。

2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v5w以下的小燈泡。

3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。

4、儀器使用前應用軟性紗布和航空汽油將基面的防繡油脂清擦干凈。

5、儀器的二維測微器，供用戶在觀察時使用。

6、測微鼓輪系由精密螺桿付組成，使用時，切勿旋轉過快，或用力過猛，以防精密螺桿精度走失及定位失靈。

 保養維護   Maintenance

---

1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。

2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。

3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。

4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。

5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。

6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。

7、儀器使用完畢后，宜放在干燥、低溫處。

8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。

9、儀器應定期維護檢測，以保證原有精度。
