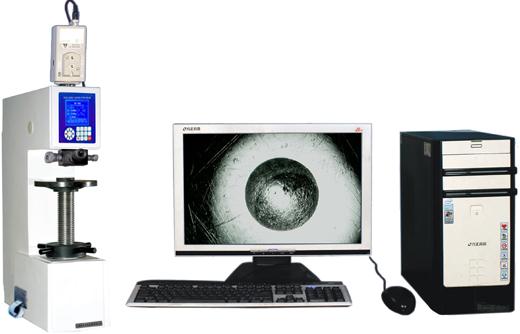

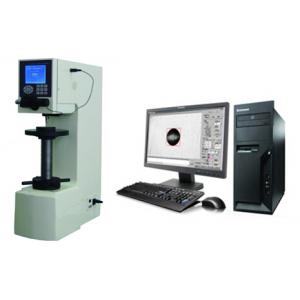

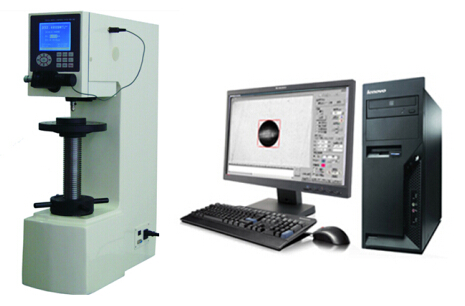

HBST-3000型 電腦全功能布氏硬度測量系統

 產品簡介   Product introduction

---

HBST-3000型 電腦全功能布氏硬度測量系統是我司新開發的，采用精密的機械機構和微機控制閉環系統，具有國內先進水平、集光、機、電、算于一體的新一代布氏硬度測試儀器，更是對飛機、汽車等安全部件進行硬度檢測的理想儀器。該儀器取消了砝碼，采用電動加卸試驗力，由0.5‰精度的壓力傳感器進行反饋，CPU控制并能對試驗中損失的試驗力進行自動補償。

本機是我司新開發的具有先進水平的第八代圖像處理硬度計，具有穩固的可靠性、方便實用的可操作性以及友好的人機界面,是新一代圖形圖像處理技術、光感技術、數字處理技術、精密機械技術與精密算法技術的整合，實現了布氏硬度機的劃時代變革，為企業提供了優良的檢測手段，也是目前推出的全功能全自動測量處理系統的布氏高檔機型。

本機主要用于鑄鐵、鋼材、有色金屬及軟合金等材料的硬度測定，布氏硬度試驗是所有硬度試驗中壓痕大的一種試驗法，它能反映出材料的綜合性能，不受試樣組織顯微偏析及成分不均勻的影響，所以它是一種精度較高的硬度試驗法。在冶金、鍛造、未經淬火鋼及有色金屬等工業領域、實驗室、大專院校和科研單位內廣泛使用。

HBST-3000型 電腦全功能布氏硬度測量系統，摒棄了傳統的砝碼加載試驗力裝置，采用電動加卸載試驗力，由0.5%高精度壓力傳感器進行反饋，內置CPU控制并能對試驗中損失的試驗力進行自動補償。試驗力和保荷時間可在觸摸面板上直接選擇鍵入，具備了10級試驗力，可分別測試布氏硬度的10種標尺，測量精度高，重復性和穩定性可靠，操作簡便，是目前國內較先進的布氏硬度計。

本機采用圖形化用戶界面，可中英文轉換，菜單操作，方便快捷。自動保存每次試驗的參數設置，試驗過程自動化，自動處理試驗數據，并可進行多種硬度值自動轉換，采用先進的無摩擦主軸系統，保證試驗的準確可靠。

本機采用電子自動加荷，計算機軟件編程，高精度光柵數字式測微目鏡測量，光電傳感等系統，各項操作過程和試驗結果的數據均可在LCD大屏幕顯示，試驗結果的數據可通過打印機輸出。本機內置高精度光柵是數字測微目鏡，壓痕可以通過測微目鏡直接測量，不用查表，也不用鍵入壓痕對角線長度，在液晶屏上直接能顯示硬度值和試驗力、試驗力保持時間、壓痕長度，讀數精確,操作方便。

目前本機圖像處理系統可分別搭配本廠大部分布氏硬度機，同時我們研發的專用軟件具備多種壓球直徑(1/2.5/5/10mm)可供選擇，在壓痕檢測上我們?cè)O(shè)計出了"壓痕自動檢測"功能，大大的讓使用者提高了工作效率和準確度，并且可以方便的打印報表和圖像存儲，成像清晰，也可以獨立的與計算機聯網進行數據傳輸，是本公司繼推出全功能維氏硬度計之后的又一個新科技成果。

各項技術指標均符合：GB/T 231-2002 金屬布氏硬度試驗 技術條件，參照ISO6508-2:1999國際標準。

 應用范圍   Applications

---

電子布氏硬度計采用的試驗力大，壓痕直經也大，適合具有大晶粒金屬材料的硬度測試；如鑄鐵，有色金屬及合金，各種退火，調質處理后的鋼材，特別是對于較軟的金屬；如純鋁、鉛、錫等黑色金屬,有色金屬的布氏硬度測試。

布氏硬度計可用于測試鑄件、鍛件、供貨狀態的鋼材、有色金屬及經過調質熱處理的半成品鋼鐵工件。布氏硬度計主要用于組織不均勻的鍛鋼和鑄鐵的硬度測試，鍛鋼和灰鑄鐵的布氏硬度與拉伸試驗有著較好的對應關系。布氏硬度試驗還可用于有色金屬和軟鋼，采用小直徑球壓頭可以測量小尺寸和較薄材料。布氏硬度計多用于原材料和半成品的檢測，由于壓痕較大，一般不用于成品檢測。

布氏硬度試驗條件的選擇如同洛氏硬度試驗關于標尺的選擇一樣，布氏硬度試驗也要遇到試驗條件的選擇問題，即試驗力F和壓頭球直徑D的選擇。這種選擇不是任意的，而是要遵循一定的規則，并且要注意試驗力和壓頭球直徑的合理搭配，應用起來比洛氏硬度試驗略顯復雜。

 工作原理   Working principle

---

布氏硬度計的工作原理把一定直徑的鋼球，在一定試驗力作用下,以一定的速度壓入試樣表面,經規定的試驗力保持時間后卸除試驗力。以試樣壓痕球形表面積上的平均壓力來表示金屬的布氏硬度值。

 工作環境   Work environment

---

1、在室溫10~35℃的范圍內；

2、在穩固的基礎上水平安裝；

3、在無震動的環境中；

4、周圍無腐蝕性介質；

5、室內相對濕度不大于65%；

 性能特點   Performance characteristics

---

1、主機采用微機閉環控制系統；

2、主機采用先進的無摩擦主軸系統,保證試驗的準確可靠；

3、布氏硬度計完全由計算機來控制，而且進行64000的細分；

4、在整個加荷、包荷和卸荷過程中由計算機來決定它的速度（即由計算機控制的無級變速），它保證了試驗力加荷的平穩性、正確性和重復性；

5、本機以其先進的裝配工藝、技術革新、精準的加卸載試驗力、穩定的動態測量等各項技術；

6、新的C++語言編制程序+高精度壓力傳感器+CPU全閉環控制系統，確保優良的力值精確性和視值穩定性；

7、主機試驗力加卸載完全采用高精度電機控制，由0.5‰精度的壓力傳感器進行反饋，CPU控制并能對試驗中損失的試驗力進行自動補償；

8、本機采用圖形化用戶界面，內置硬度標尺可任意轉換，菜單操作，方便快捷；

9、本機內置超大容量數據儲存芯片，可自動保存每次試驗的參數設置，自動處理試驗數據，試驗過程完全自動化；

10、大屏幕液晶數字顯示系統，各項操作過程和試驗結果的數據均可通過大屏幕液晶數字顯示；

11、無需人眼讀數、測量，無需手動鍵入壓痕值，直接通過高精度測微目鏡自動測量，測量精確，操作方便；

12、大幅度提高硬件在運行中的可靠性和穩定性；

13、動態力值波動小于1000/1，確保力值更精確，示值更穩定；

14、機身配備拓展接口，便于后續升級改造；

15、殼體做過時效處理，保證長久使用本機的穩定性和重復性；；

16、具有良好的可操作性和人性化；

17、布氏試驗力：十級

18、本機配備LCD大屏幕液晶數字顯示系統，動態顯示試驗力加載、保荷、卸載的全過程；

19、內置硬度標尺自動換算功能，可一鍵轉換為對應的洛氏硬度HR和維氏硬度HV；

20、機身配備微型打印系統，硬度測試結果可直接通過機身自帶打印系統實時打印出來；

21、配備圖像處理系統和布氏硬度分析系統，通過連接電腦可實現軟件自動測量，并出具標準布氏硬度實驗報告；

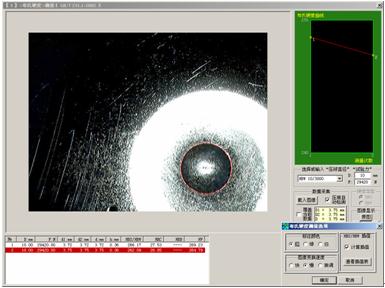

22、布氏硬度測量分析系統：實現布氏硬度的全自動高速測量。操作方便、功能強大，能夠?qū)崟r(shí)顯示硬度壓痕圖像，采用了自主開發的數碼自動調焦技術使看到的壓痕圖像更加清晰，解決了傳統需要通過硬度計目鏡進行觀察的不便之處；具有自動跟蹤壓痕圖像、自動檢測計算壓痕大小，實時顯示硬度計算結果；能夠?qū)汉蹐D像進行無級的放大縮小測量，對壓痕圖像很小的薄膜類材料也能精確測量；同時具有硬度測量結果統計評價分析，硬度SPC 分析，自動生成硬度分布曲線，自動生成不同格式的硬度測量分析報告，圖像保存，打印等功能。

 技術指標   Technical indicators

---

1、試驗力：612.9N(62.5kg)、980.7N(100kg)、1226N(125kg)、1839N(187.5kg)、2452N(250kg)；

               4903N(500kg)、7355N(750kg)、9807N(1000kg)、14710N(1500kg)、29420N(3000kg)；

2、壓頭規格：
               2.1  φ2.5mm球壓頭；
               2.2  φ5mm球壓頭；
               2.3  φ10mm球壓頭；
3、測量顯微鏡放大倍率：20X；

4、測微目鏡：高精度光柵數字式；（內置自動測量）
5、測微轂輪最小讀數：0.625um；
6、被測試件允許最大高度：225mm；
7、壓頭中心到機身距離：135mm；
8、試驗力保荷時間：0~60秒可調；

9、顯示系統：LCD大屏液晶數顯+計算機可視化硬度分析系統；

10、LCD菜單顯示：壓痕直徑、硬度值、測試力、測試壓頭、標尺轉換硬度值測試值、試驗次數；

11、試驗力加載：全自動閉環控制+力傳感器+CPU控制系統；

12、試驗力的選擇：應使壓痕直徑與球直徑(D)保持0.25D＜d＜0.6D的關系；
13、硬度測試范圍：8～650HBW；

14、符合標準：GB/T231.2國家標準、JJG150檢定規程；

15、數據采集方式：高精度光柵數字式測微目鏡+布氏硬度測量系統；

16、電源電壓：AC220V±5%，50~60Hz；

17、硬度計外形尺寸(長×寬×高)： 789×550×250 (mm)；
18、儀器重量約：130kg

 標準配置   Standard configuration

---

1、主機；

2、高精度光柵數字式測微目鏡；

3、φ2.5mm球壓頭；

4、φ5mm球壓頭；

5、φ10mm球壓頭；

6、小平面試臺；

7、大平面試臺；

8、標準布氏硬度塊

9、保險絲；

10、電源線；

11、產品合格證書；

12、產品使用說明書；

13、防塵罩；

14、專用彩色高清圖像處理系統；

15、專業布氏硬度測量系統；
