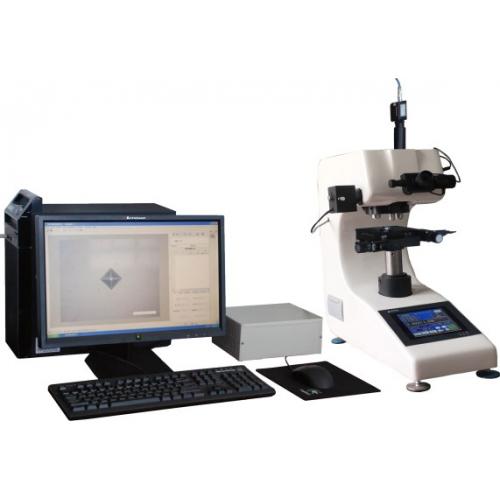

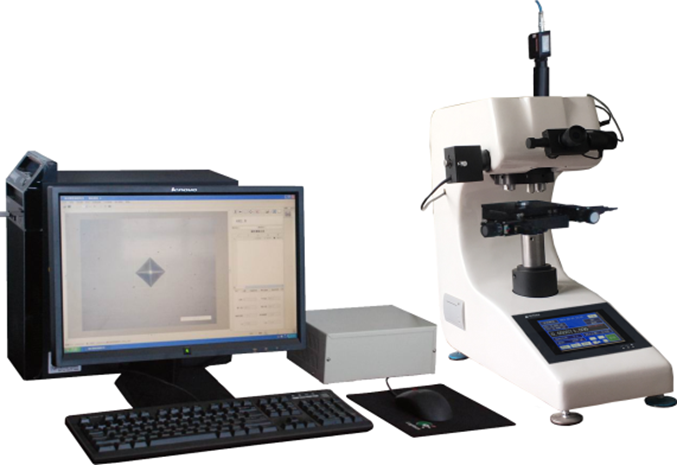

402MVTZ型 高精度觸屏控制全自動顯微硬度測量分析系統【出口型】
產品簡介 Product introduction
402MVTZ型高精度觸屏控制全自動顯微硬度測量分析系統【出口型】，是本公司推出的全新一代光機電一體化的產品，該機具有良好的可靠性，可操作性和直觀性，是采用精密機械技術、光電技術、圖形圖像處理技術和材料硬度分析軟件的新型維氏、努普硬度測試儀器。
402MVTZ型 高精度觸屏控制全自動顯微硬度測量分析系統【出口型】，本機采用了計算機軟件編程，高倍率光學測量系統和光電傳感等技術。它具有良好的可靠性，可操作性和直觀性。本機外觀新穎，采用微機控制，通過軟健可選擇維氏和努氏硬度的測量、能調節測量光源的強弱，并能預置試驗力保持時間，采用LCD顯示屏，通過操作控制鍵可選擇硬度標尺HV或HK、試驗力、保荷時間、光源亮度可以無級調節，用測微目鏡測得對角線長度D1和D2值，通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值，避免了查表的繁瑣，操作更為簡便。試驗結果可通過微型打印機輸出，也可通過與計算機鏈接并出具硬度實驗報告。
402MVTZ型 高精度觸屏控制全自動顯微硬度測量分析系統【出口型】，是采用精密機械技術和光電技術的新型顯微維氏和努氏硬度測試儀器。采用壓痕測量轉換和測微目鏡一次測量讀數機構，使用方便，測量精度高。還可根據用戶特殊要求配制攝影裝置，能對所測壓痕和材料金相組織進行拍攝。廣泛應用于測定微小、薄形試件、表面滲鍍層等試件的顯微硬度和測定玻璃、陶瓷、瑪瑙、人造寶石等較脆而又硬的材料的努氏硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。
402MVTZ型 高精度觸屏控制全自動顯微硬度測量分析系統【出口型】，本機采用一體化鑄鋁機身，具有機身性能穩定，高強度，質量輕，剛性好，穩定，不變形等優點；全新設計的高精度載物臺可以自動上升，也可以手動上升；主要用于各種金屬及部分非金屬材料的顯微維氏硬度測定，能夠?qū)Ω鞣N零件（機加工件、鍛件、鑄鐵、鑄鋼件、焊接件黑色金屬，有色金屬等）、淬火，滲碳層，氮化層及熱后處理零件等進行硬度的測定，同時適用于有效硬化層深度、涂鍍層及焊接件的熱影響部位測定。也適用于測量工件的硬度梯度分布曲線及測量熱處理后齒輪的表面硬度，有效硬化層深度的測定。還可用于各種金屬零件內部金相組織的觀察及對圖像進行采集、顯示及輸出打印。
應用范圍 Applications
該硬度計應用范圍廣，即適用于測定微小、熱處理、碳化、淬火硬化層、金屬箔、電線、薄硬化層、電鍍層、表面覆層、鋼、有色金屬和微小及薄形試件、表面滲鍍層等試件的顯微硬度，特別適用于感應硬化或滲碳化等材料的內部硬度。還可用于測定玻璃、陶瓷、瑪瑙、寶石等脆性材料的顯微硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。
工作原理 Working principle
維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。
性能特點 Performance characteristics
1、試驗力小，對薄形樣品或涂層均可測試；
2、壓痕小，幾乎無損檢測，同時可在很小范圍內進行多點測試；
3、全新浮點計算方法，使測試結果與理論結果更加接近一致；
4、摒棄傳統的人工測量后自己查表出結果的計算方式，只需輸入測量壓痕長度就能自動出結果。
5、全新大三通光路系統，目鏡和電腦可同時觀測；
6、物鏡（壓頭）-塔臺基板-光學系統-照明四者一體化結構設計；
7、主機硬件及軟件采用預留端口設置，部分功能升級只需輕松撥碼即可實現，使后續升級服務更加簡便；
8、可選配高端圖形圖像處理系統和專業硬度數據分析系統（HONC HardnessTest），連接計算機后即可出具高清硬度壓痕圖像和專業的硬度分析報告；
9、可選配自動轉塔結構，高精度的電機控制技術，讓塔臺轉換更加輕松自如；
10、本機具備自動選擇實驗力功能：能自動讀取實驗力，無需手動輸入，直接旋轉加卸載裝置，即可自動讀取實驗力.
11、多種升降系統可供選擇：螺桿升降和高精度精密絲杠升降，滿足不同需求；
12、無級調節專業照明系統，大大減輕了操作人員頻繁測量帶來的視覺疲勞；
13、高級存儲系統可以隨時記憶測試結果，避免斷電帶來的數據丟失；
14、本機采用了高端的光學成像技術，圖像壓痕清晰，測量精度更高；
15、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；
16、垂直導軌結構的加卸荷系統，讓加卸荷均在一個面上實現，保證了砝碼施加實驗力的穩定性；
17、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；
18、維氏、努氏測量標尺任意可選；
19、高精度的升降軸讓機器運行更加平穩舒適；
20、穩定的機械結構設計，使機器的使用壽命更長；
21、測試空間大，可允許放置較大的試樣；
22、標準配置齊全，可滿足所有標尺的測試要求；
23、C++語言編制程序，大幅度提高硬件在運行中的可靠性和穩定性；
24、本機具備雙顯功能：本機采用LCD顯示屏,同時顯示兩種硬度結果。通過操作控制鍵可選擇硬度標尺HV或HK同時設定HRA、HRB、HRC、HB、等多種硬度換算結果；
25、精確的360度塔臺等分技術，精密的定位結構替代了傳統的彈片定位結構，大大提高了定位精度，讓塔臺定位更加精準；
26、儀器在加載和卸載過程中用高性能的光偶傳感器來控制，在加荷、卸荷和保荷過程中更加穩定；
27、特制的高質量的內置式冷光源；使用壽命30000小時以上；
28、本機配備觸摸屏大屏幕液晶數字顯示系統，可動態顯示顯微硬度的整個硬度測試過程；
29、本機配備高精度光柵式數字測微目鏡，無需人眼讀數，測量精度遠高于原始輪轂讀數方式；
30、本機具備多種硬度標尺轉換功能，標準測量維氏硬度HV，可一鍵轉換為對應的洛氏硬度HR和布氏硬度HB；
31、本機配備專業高清晰CCD圖像成像系統，將采集到的壓痕圖像轉換PC端進行硬度數據分析；
32、本機配備了我司新開發的硬度測量分析系統；具有圖像采集、自動測量、標尺換算和生成報告等功能；實現了硬度圖像的全自動高速測量。
【優點】：
1、X/Y/Z樣品移動控制（十字工作臺）：系統提供X/Y電動移動工作臺和Z軸電動控制升降；可用軟件控制，也可手動調節；X/Y可同時運動；X/Y/Z可用鍵盤方向鍵微調精確到0.1um；
2、加載模式和路徑設置：系統提供多種加載模式包括沿線、沿邊緣角度、沿曲線邊緣角度等；加載點坐標可任意設置；
3、自動邊緣掃描：沿樣品邊緣自動掃描并自動找到拐點如齒頂齒根等；
4、自動加載、調焦和測量：系統按設定的加載模式多點自動加載、自動調焦和自動測量，并自動繪制硬化曲線，一鍵完成所有操作；
5、硬度值轉換、修正、有效驗證：系統可將測得的顯微維氏硬度值轉換成其它硬度值如HB、HR等；
6、可對弧面、球面、圓柱面樣品測量值進行修正；可對樣品測量值進行有效驗證；
技術指標 Technical indicators
1、規格型號：402MVTZ型 科研級高精度觸屏控制全自動顯微硬度測量分析系統【出口型】
2、試驗力：10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1kgf (9.8N)；
3、硬度標尺：HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1；
4、執行標準：國標GB/T4340.1，國標GB/T4340.2，美標ASTME384，美標ASTM_E92，日標JISB7734等；
5、試驗力選擇：外置式選力旋鈕（自動轉換）；
6、試驗力加載方式：自動加荷、保荷、卸荷；施加試驗力速度：0.005mm/s；
7、測量方式：A、高精度數字式光柵編碼測微目鏡；B、軟件全自動一鍵測量；
8、轉塔方式：A、自動轉塔；B、軟件一鍵選擇全自動轉塔；
9、機身打印：內置微型打印機；
10、顯示系統：大屏幕LED液晶數字顯示觸屏系統；
11、圖像采集：專用高清彩色CCD圖像處理系統；【可選500萬/630萬/1200萬像素進口索尼芯片系統】；
12、數據處理：專業顯微硬度測量分析系統（HONC HardnessTest）；
13、保荷時間：0-60秒任意可調；
14、目鏡倍率：10X（可選配15 X）；
15、物鏡倍率：10X（觀察）、40X（測量）；
16、機身放大倍率：100X(觀察時)、400X(測量時)；（可選150 X 觀察、600 X測量）
17、測微輪轂最小分度值：0.125μm；0.0625μm；
18、測量范圍：0-3000HV（理論值：最大硬度值6000，最小硬度值0.001）；
19、光源通道：大三通道，CCD與目鏡同時觀察，無需切換；
20、光源系統：高亮度長壽命LED冷光源（亮度可調節）；
21、工件最大高度：100mm；
22、工件最大寬度：120mm；
23、電源：AC220V/50Hz（可定制）；
24、主機外形尺寸：（480×420×180）mm；
25、重量：65kg；
【X/Y/Z樣品臺和移動控制】：
系統提供X/Y電動移動樣品臺和Z軸控制電動升降：
1、X/Y行程：50mm*50mm；臺面尺寸：110mm*110mm；位移重復精度＜2um；X/Y/Z位移分辨率可達0.1um；行程和尺寸可根據客戶要求定制；
2、自動邊緣掃描：沿樣品邊緣自動掃描并描繪樣品邊緣整體圖，供加載路徑規劃使用，適合于需要在樣品的特定位置上的硬度測量；
3、X/Y/Z移動速度均可調；
4、可按軟件界面方向按鈕或鍵盤方向鍵，或通過輸入移動距離等移動或升降；
【加載模式和路徑設置】：
加載路徑設置提供如下模式：
1、沿線；2、沿線帶角度；3、自由點擊；4、橫向沿線；5、縱向沿線； 6、沿曲線多條線；7、沿曲線矩陣；8、圓弧；9、齒心；10、齒頂平行；11、自動沿邊緣帶角度；12、自動沿邊緣矩陣；13、圓心。新的模式可根據客戶要求定制添加；
【全自動測量】：
按設定的加載路徑逐點自動加載、自動調焦和自動測量壓痕計算硬度值，并自動繪制硬化曲線；一鍵完成所有操作；
1、可設置最小HV，測量到達該值后自動停止；
2、測量完成后，可在原路徑上繼續加點測量；
3、每點測量圖像被保存可用于最后手動修正；修正時只需要鼠標拖拉壓痕四邊形邊框，硬度測量值、統計、和測量像冊等自動更新；
【攝像頭和標定管理】：
1、130萬像素 USB2.0 CMOS 專用于顯微鏡測量攝像頭【可選300萬/500萬/630萬/1200萬像素進口索尼芯片系統】；
2、可用硬度標定塊或標定尺兩種方法標定攝像頭；
3、為了提高測量準確度，可對不同試驗力分別標定，系統自動載入；
【硬度值轉換、修正、有效驗證】；
1.硬度轉換：測得的維氏硬度值可轉換到美標、國標、或德標的其它硬度值如HB、HR等；
2.硬度修正：可對球面或圓柱面樣品測量值進行修正；
3.有效驗證：根據測得的硬度值，計算出最小的樣品厚度、測試點距樣品邊緣距離、和測試點之間的距離；
【數據統計】：
自動計算硬度的平均值、方差、Cp、Cpk等統計值；
【硬化曲線】：
自動繪制硬化曲線：
1、在一個測量路徑下可自動生成多條硬化曲線或按平均值生成單條曲線；
2、可繪制HV對X/Y 的 3D 硬化曲線圖；
【數據儲存】：
原始測量數據和圖像等可保存于文檔供以后調出打出報告；一個文件保存一個測量的所有數據；
【測試報告】：
自動生成WORD或EXCEL文檔報表；報表格式可定制；標準格式包括每單個測量點硬度值、統計值、壓痕圖像、和硬化曲線等；
【努氏硬度】：
可設置為努氏硬度測量
【斷裂韌性】：
可設置為測量壓痕斷裂韌性
【其他功能】：
包括圖像/視頻拍攝、圖像處理、幾何尺寸測量、文檔標注、相冊管理、和定倍打印等；文檔標注可在圖像上輸入文字、清單、和圖片等；
標準配置 Standard configuration
1、顯微硬度計主機（觸屏系統）：1套；
2、砝碼軸：1根；
3、砝碼：6件；
4、十字工作試臺：1套；
5、薄片夾持臺：1套；
6、平口夾持臺：1套；
7、細絲夾持臺：1套；
8、螺絲刀：2把；
9、水平調節螺釘：4只；
10、10x數字式高精度測微目鏡：1套；
11、顯微硬度塊：2塊；
12、備用燈泡（6V/12W)：2只；
13、備用保險絲1A：2只；
14、水平儀：1只；
15、產品合格證：1份；
16、產品使用說明書：1份；
【自動控制部分】
1、XY電動位移工作臺：1套；
2、Z軸馬達接線：1根；
3、電源線：1根；
4、XYZ步進驅動箱：1套；
5、XY連接線：1套；
6、USB連接線：1根；
7、品牌計算機：1套；
8、專用高清彩色CCD圖像處理系統：1套；
9、RS232串口線：1根；
10、加密狗：1只；
11、專業顯微硬度測量分析系統：1套；
12、軟件安裝光盤：1套；
