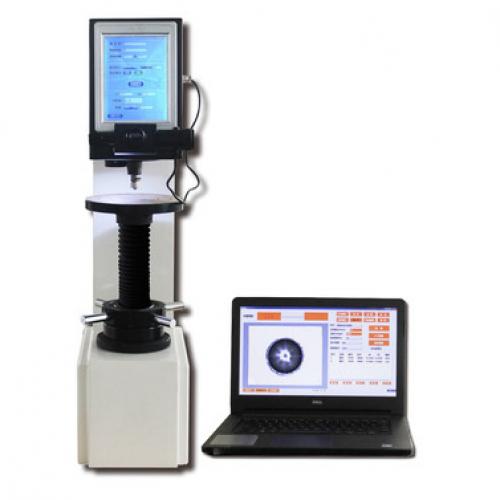

HBST-3000ZDX型 自動轉塔數顯布氏硬度測量系統（觸屏顯、自動轉塔）

 產品簡介   Product introduction

---

HBST-3000ZDX型 自動轉塔數顯布氏硬度測量系統（觸屏顯、自動轉塔）是我司新開發的，采用精密的機械機構和微機控制閉環系統，具有先進水平、集光、機、電、算于一體的新一代布氏硬度測試儀器，更是對飛機、汽車等安全部件進行硬度檢測的理想儀器。該儀器取消了砝碼，采用電動加卸試驗力，由0.5‰精度的壓力傳感器進行反饋，CPU控制并能對試驗中損失的試驗力進行自動補償。本機是我司新開發的，具有先進水平的新一代布氏硬度計；該硬度計力值范圍廣，精度高，自動化程度高，適用于測量工作量大或精度要求高的高端用戶。適用于鑄鐵、鋼鐵、有色金屬、軟合金材料、黑色金屬和有色金屬的布氏硬度測定.

本機主要用于鑄鐵、鋼材、有色金屬及軟合金等材料的硬度測定，布氏硬度試驗是所有硬度試驗中壓痕較大的一種試驗法，它能反映出材料的綜合性能，不受試樣組織顯微偏析及成分不均勻的影響，所以它是一種精度較高的硬度試驗法。在冶金、鍛造、未經淬火鋼及有色金屬等工業領域、實驗室、大專院校和科研單位內廣泛使用。

HBST-3000ZDX型 自動轉塔數顯布氏硬度測量系統（觸屏顯、自動轉塔）具備了10級試驗力，可分別測試布氏硬度的10種標尺.，閉環式傳感器加載控制系統，高精度、高重復性和穩定性；

本機采用圖形化用戶界面，可中英文轉換，菜單操作，方便快捷，自動保存每次試驗的參數設置，試驗過程自動化，自動處理試驗數據，并可進行多種硬度值自動轉換，采用先進的無摩擦主軸系統，保證試驗的準確可靠；

本機采用電子自動加荷，計算機軟件編程，高倍率光率測量，光電傳感等系統；各項操作過程和試驗結果的數據均可在LTD大屏幕顯示，試驗結果的數據可通過打印機輸出；本機適用于各類生產加工企業、大專院校、科研機械的試驗室.

本機內置數顯測微目鏡，壓痕可以通過測微目鏡直接測量，不用查表，也不用鍵入壓痕對角線長度，在液晶屏上直接能顯示硬度值和試驗力、試驗力保持時間、壓痕長度，讀數精確，操作方便。

本機采用雙光路系統，內置攝像頭，可同時連接測微目鏡和攝像頭，壓痕既可用目鏡測量，也可連接計算機，進行自動測量。

各項技術指標均符合：GB/T 231-2002 金屬布氏硬度試驗 技術條件，參照ISO6508-2:1999國際標準。

 應用范圍   Applications

---

布氏硬度計采用的試驗力大，壓痕直經也大，適合具有大晶粒金屬材料的硬度測試；如鑄鐵，有色金屬及合金，各種退火，調質處理后的鋼材，特別是對于較軟的金屬；如純鋁、鉛、錫等黑色金屬,有色金屬的布氏硬度測試。

布氏硬度計可用于測試鑄件、鍛件、供貨狀態的鋼材、有色金屬及經過調質熱處理的半成品鋼鐵工件。 這是一種可以在車間使用的便攜式儀器，操作簡單，攜帶方便，可現場測試大型工件而不必取樣，可實現大型工件的逐件檢測。

布氏硬度計主要用于組織不均勻的鍛鋼和鑄鐵的硬度測試，鍛鋼和灰鑄鐵的布氏硬度與拉伸試驗有著較好的對應關系。布氏硬度試驗還可用于有色金屬和軟鋼，采用小直徑球壓頭可以測量小尺寸和較薄材料。布氏硬度計多用于原材料和半成品的檢測，由于壓痕較大，一般不用于成品檢測。

布氏硬度試驗條件的選擇如同洛氏硬度試驗關于標尺的選擇一樣，布氏硬度試驗也要遇到試驗條件的選擇問題，即試驗力F和壓頭球直徑D的選擇。這種選擇不是任意的，而是要遵循一定的規則，并且要注意試驗力和壓頭球直徑的合理搭配，應用起來比洛氏硬度試驗略顯復雜。

 工作原理   Working principle

---

布氏硬度計的工作原理把一定直徑的鋼球，在一定試驗力作用下,以一定的速度壓入試樣表面,經規定的試驗力保持時間后卸除試驗力。以試樣壓痕球形表面積上的平均壓力來表示金屬的布氏硬度值。

 工作環境   Work environment

---

1、在室溫10~35℃的范圍內；

2、在穩固的基礎上水平安裝；

3、在無震動的環境中；

4、周圍無腐蝕性介質；

5、室內相對濕度不大于65%；

 性能特點   Performance characteristics

---

1、主機采用微機閉環控制系統；全自動閉環壓力控制，自動加載，自動保載；

2、主機采用先進的無摩擦主軸系統,保證試驗的準確可靠；

3、布氏硬度計完全由計算機來控制，而且進行64000的細分；

4、在整個加荷、包荷和卸荷過程中由計算機來決定它的速度（即由計算機控制的無級變速），它保證了試驗力加荷的平穩性、正確性和重復性；

5、本機以其先進的裝配工藝、技術革新、精準的加卸載試驗力、穩定的動態測量等各項領先同類的技術；

6、C++語言編制程序+高精度壓力傳感器+CPU全閉環控制系統，確保優良的力值精確性和視值穩定性；

7、主機試驗力加卸載完全采用高精度電機控制，由0.5‰精度的壓力傳感器進行反饋，CPU控制并能對試驗中損失的試驗力進行自動補償；

8、本機采用圖形化用戶界面，內置硬度標尺可任意轉換，菜單操作，方便快捷；

9、本機內置超大容量數據儲存芯片，可自動保存每次試驗的參數設置，自動處理試驗數據，試驗過程完全自動化；

10、大屏幕液晶數字顯示系統，各項操作過程和試驗結果的數據均可通過大屏幕液晶數字顯示；

11、無需人眼讀數、測量，無需手動鍵入壓痕值，直接通過高精度測微目鏡自動測量，測量精確，操作方便；

12、大幅度提高硬件在運行中的可靠性和穩定性；

13、動態力值波動小于1000/1(其他其生產企業1000/5）；

14、確保力值更精確，示值更穩定；

15、殼體做過時效處理；

16、具有良好的可操作性和人性化；

17、布氏試驗力：十級；測量力的范圍廣：從62.5到3000公斤；

18、動態顯示試驗力加載、卸載的全過程；

19、內置硬度標尺自動換算功能，可一鍵轉換為對應的洛氏硬度HR和維氏硬度HV；

20、機身配備微型打印系統，硬度測試結果可直接通過機身自帶打印系統實時打印出來；

21、可選配圖像處理系統和布氏硬度分析系統，通過連接電腦可實現軟件自動測量，并出具標準布氏硬度實驗報告；

22、每檔力均自動補償，力值(3000Kg時)精度提高一個數量級；

23、采用三光路系統，內置攝像頭，可同時連接測微目鏡和攝像頭，壓痕既可用目鏡測量，也可連接計算機，進行自動測量。

24、自動轉塔臺；

25、測量壓痕時，無需聚焦；

26、壓頭加載后，自動提升；

27、按不同力值的標準塊，硬度值自動修正；

28、機上測量，硬度值數顯，可轉換成其他類型的硬度值；

29、測量值以EXCEL格式保存在Ｕ盤中。

操作主界面	硬度標尺
不同倍數和不同力值的硬度值自動修正	試驗力標定

 技術指標   Technical indicators

---

1、硬度標尺：HBW2.5/62.5、HBW2.5/187.5、HBW5/125、HBW5/750、HBW10/100；

                    HBW10/1500、HBW10/3000、HBW10/250、HBW10/500、HBW10/1000；

2、試驗力：612.9N(62.5kg)、980.7N(100kg)、1226N(125kg)、1839N(187.5kg)、2452N(250kg)；

               4903N(500kg)、7355N(750kg)、9807N(1000kg)、14710N(1500kg)、29420N(3000kg)；

3、轉換標尺：HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T；

4、壓頭規格：

               2.1  φ2.5mm球壓頭；
               2.2  φ5mm球壓頭；
               2.3  φ10mm球壓頭；
5、測量顯微鏡放大倍率：20X；

6、測微目鏡：高精度光柵數字式；（內置自動測量）
7、測微轂輪最小讀數：0.625um；
8、被測試件允許最大高度：220mm；
9、壓頭中心到機身距離：155mm；
10、試驗力保荷時間：0~99秒可調；

11、顯示系統：LCD大屏液晶數顯；

12、LCD菜單顯示：壓痕直徑、硬度值、測試力、測試壓頭、標尺轉換硬度值測試極限值、試驗次數；

13、試驗力加載：全自動閉環控制+力傳感器+CPU控制系統；

14、試驗力的選擇：應使壓痕直徑與球直徑(D)保持0.25D＜d＜0.6D的關系；
15、硬度測試范圍：3～650HBW；

16、試驗力精度：62.5～250kgf≤1%；500～3000kgf≤0.5%；

17、測量裝置分辨率：0.5%；

18、測量精度：±0.5%；

19、數據輸出：測量值以EXCEL格式保存在U盤中；

20、數據存儲：儀器自動保存；

21、符合標準：GB/T231.2國家標準、JJG150檢定規程；EN、ISO 6507、EN、ISO 6506、ASTM E-384、ASTM E-10-08、ASTM E-384；

22、數據采集方式：高精度光柵數字式測微目鏡；

23、硬度讀取：LCD顯示，可打印輸出，內置打印機；

24、電源電壓：AC220V±5%，50~60Hz；

25、硬度計外形尺寸(長×寬×高)： 550×220×780 (mm)；

26、儀器重量約：150kg

---

布氏硬度自動測量和控制系統，利用光學、電子、計算機及圖像分析技術，專用于布氏硬度的自動測量和布氏硬度計的控制。在試驗室或工業車間，對拋光工件或銹蝕的試樣和均能獲得準確測試結果。

1、主要功能：

1)、專業的光學設計，保證布氏壓痕圖像清晰、邊界分明。

2)、采用工業級數字?jǐn)z像頭，圖像清晰；

3)、綜合形狀、亮度及邊緣計算，提高測量結果的準確性。

4)、壓痕自動測量，實時計算準確的硬度值及壓痕直徑，重復性好、準確性高、適用性廣，同時支持手動測量和手動調整。

5)、單件測量、批量測量、數據及圖像存儲、數據庫查詢、不合格值報警；依據GB/ASTM標準，自動進行布氏—洛氏—維氏等多種硬度轉換。

6)、使用標準硬度塊標定或長度標尺標定

7)、自動記錄測量數據，按用戶定制輸出WORD報告。自動記錄測量數據，所有數據按EXCEL格式保存。支持?jǐn)?shù)據庫，方便用戶查詢。

2、主要技術參數：

1)、測量范圍： 1.2mm至6mm

2)、數字成像：130萬像素工業級數字?jǐn)z像頭

3)、測量方式：自動/手動

4)、標定方式：標準硬度塊/長度標尺

5)、支持語言：中文

 標準配置   Standard configuration

---

1、主機【含觸屏控制系統、含自動轉塔系統】；

2、高精度光柵數字式測微目鏡；

3、φ2.5mm球壓頭；

4、φ5mm球壓頭；

5、φ10mm球壓頭；

6、小平面試臺；

7、大平面試臺；

8、標準布氏硬度塊

9、保險絲；

10、電源線；

11、產品合格證書；

12、產品使用說明書；

13、防塵罩；
