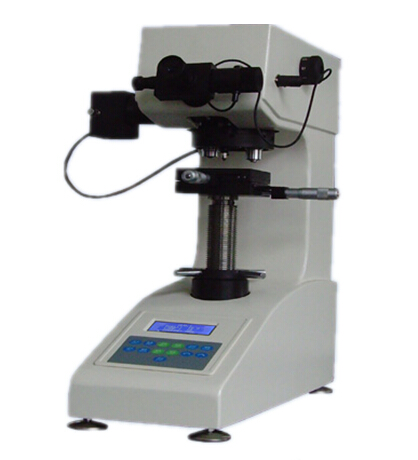

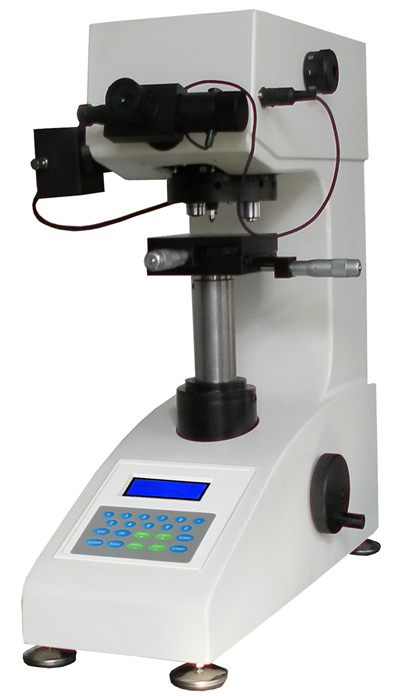

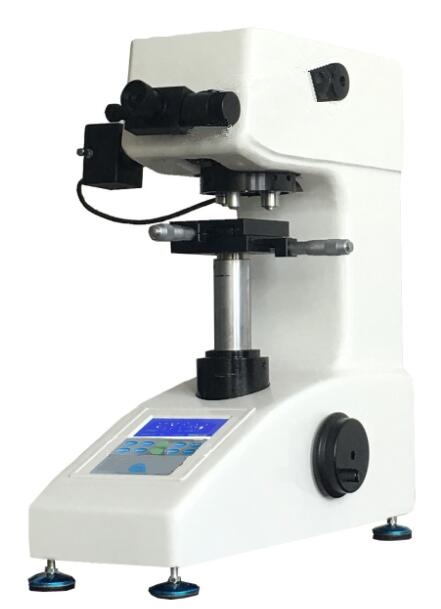

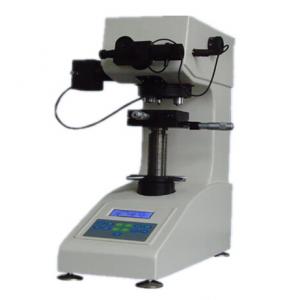

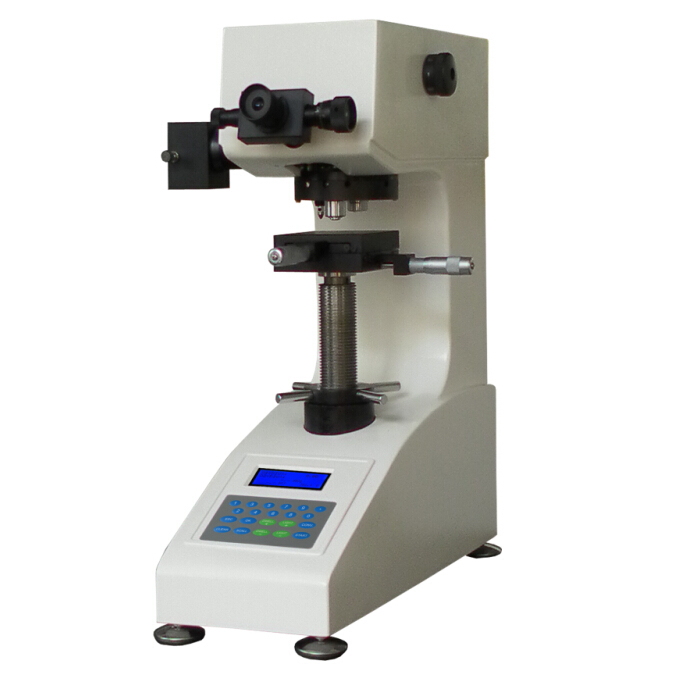

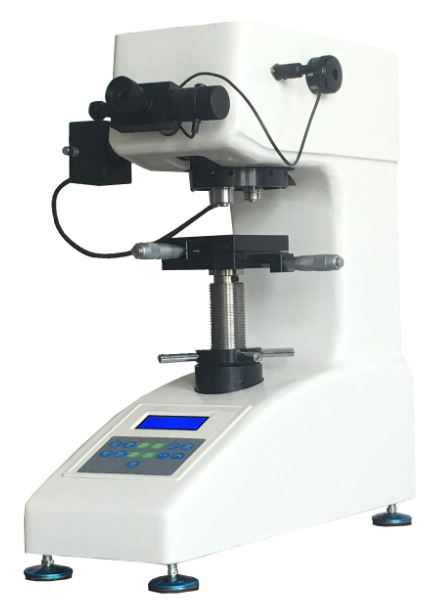

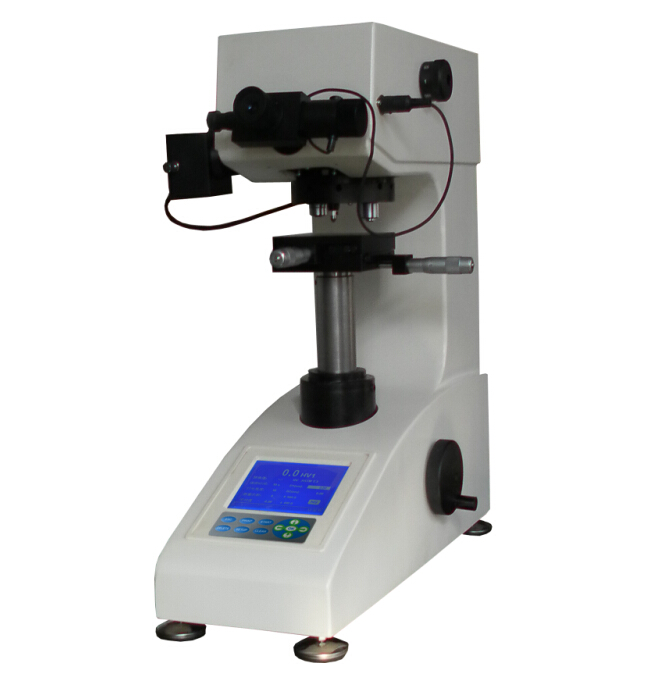

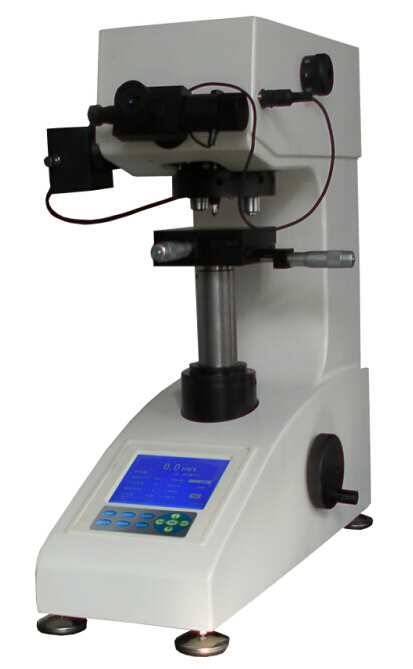

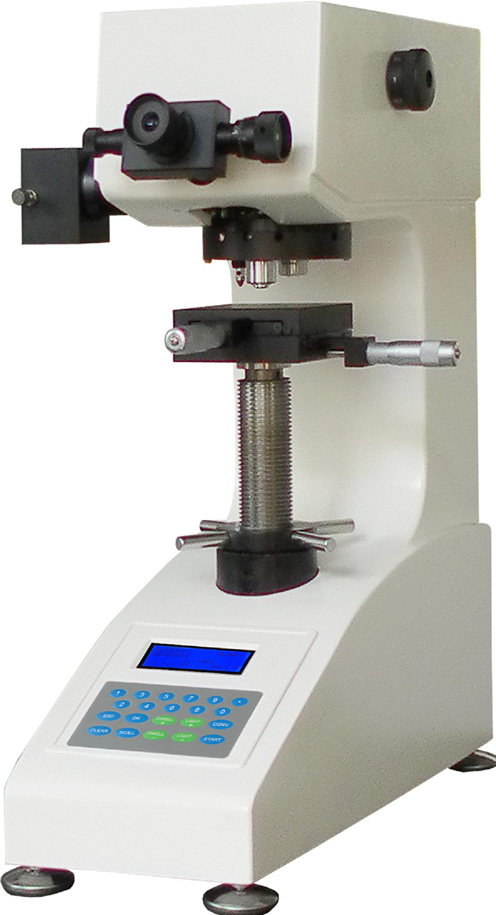

401MVA/402MVA/401MVA-S/402MVA-S型 顯微硬度計（小屏顯）
產品簡介 Product introduction
401MVA/402MVA/401MVA-S/402MVA-S型 顯微硬度計（小屏顯），是弘測公司推出的新一代光機電一體化的產品，該機具有良好的可靠性，可操作性和直觀性，是采用精密機械技術、光電技術、圖形圖像處理技術和材料硬度分析軟件的新型維氏、努普硬度測試儀器。
本機采用計算機軟件編程，光學測量系統10倍物鏡用于觀察，40倍物鏡用于測量。在光學上采用三通道結構。用戶在以后的使用中可隨時配置壓痕自動測量裝置，目鏡和電腦視屏可同時測量。儀器配置小液屏，并設置選擇菜單，使操作更方便、更具人性化。儀器具有換算功能通過軟鍵輸入，可選擇維氏和努氏硬度的測量、能調節測量光源的強弱，能選擇保荷時間，在LCD顯示屏上能顯示試驗方法、試驗力，通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值，簡便了查表的繁瑣。使用方便，測量精度高。
401MVA/402MVA/401MVA-S/402MVA-S型 顯微硬度計（小屏顯）、采用了計算機軟件編程，高倍率光學測量系統和光電傳感等技術。它具有良好的可靠性，可操作性和直觀性。400系列 顯微硬度計外觀新穎，采用微機控制，通過軟健可選擇維氏和努氏硬度的測量、能調節測量光源的強弱，并能預置試驗力保持時間，采用LCD顯示屏，通過操作控制鍵可選擇硬度標尺HV或HK、試驗力、保荷時間、光源亮度可以無級調節，用測微目鏡測得對角線長度D1和D2值，通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值，避免了查表的繁瑣，操作更為簡便。試驗結果可通過微型打印機輸出，也可通過與計算機鏈接并出具硬度實驗報告。
401MVA/402MVA/401MVA-S/402MVA-S型 顯微硬度計（小屏顯），采用精密機械技術和光電技術的新型顯微維氏和努氏硬度測試儀器。采用壓痕測量轉換和測微目鏡一次測量讀數機構，使用方便，測量精度高。還可根據用戶特殊要求配制攝影裝置，能對所測壓痕和材料金相組織進行拍攝。廣泛應用于測定微小、薄形試件、表面滲鍍層等試件的顯微硬度和測定玻璃、陶瓷、瑪瑙、人造寶石等較脆而又硬的材料的努氏硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。
應用范圍 Applications
該硬度計應用范圍廣，即適用于測定微小、熱處理、碳化、淬火硬化層、金屬箔、電線、薄硬化層、電鍍層、表面覆層、鋼、有色金屬和微小及薄形試件、表面滲鍍層等試件的顯微硬度，特別適用于感應硬化或滲碳化等材料的內部硬度。還可用于測定玻璃、陶瓷、瑪瑙、寶石等脆性材料的顯微硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。
工作環境 Work environment
1、在室溫10~35℃的范圍內；
2、在穩固的基礎上水平安裝；
3、在無震動的環境中；
4、周圍無腐蝕性介質；
5、室內相對濕度不大于65%；
工作原理 Working principle
維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。
性能特點 Performance characteristics
1、試驗力小，對薄形樣品或涂層均可測試；
2、壓痕小，幾乎無損檢測，同時可在小范圍內進行多點測試；
3、全新浮點計算方法，使測試結果與理論結果更加接近一致；
4、摒棄傳統的人工測量后自己查表出結果的計算方式，只需輸入測量壓痕長度就能自動出結果。
5、全新大三通光路系統，目鏡和電腦可同時觀測；
6、物鏡（壓頭）-塔臺基板-光學系統-照明四者一體化結構設計；
7、主機硬件及軟件采用預留端口設置，部分功能升級只需輕松撥碼即可實現，使后續升級服務更加簡便；
8、可選配高端圖形圖像處理系統和專業硬度數據分析系統（HONC HardnessTest），連接計算機后即可出具高清硬度壓痕圖像和專業的硬度分析報告；
9、可選配自動轉塔結構，高精度的電機控制技術，讓塔臺轉換更加輕松自如；
10、本機具備自動選擇實驗力功能：能自動讀取實驗力，無需手動輸入，直接旋轉加卸載裝置，即可自動讀取實驗力.
11、多種升降系統可供選擇：螺桿升降和高精度精密絲杠升降，滿足不同需求；
12、無級調節專業照明系統，大大減輕了操作人員頻繁測量帶來的視覺疲勞；
13、高級存儲系統可以隨時記憶測試結果，避免斷電帶來的數據丟失；
14、專為出口機型設計，穩定性、重復性、整機剛性和裝配工藝遠高于同類機型；
15、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；
16、垂直導軌結構的加卸荷系統，讓加卸荷均在一個面上實現，保證了砝碼施加實驗力的穩定性；
17、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；
18、維氏、努氏測量標尺任意可選；
19、測試空間大，可允許放置較大的試樣；
20、標準配置齊全，可滿足所有標尺的測試要求；
21、對角線長度范圍高達200μm；
22、完全符合國標GB/T4340；國際標準EN-ISO6507、美標ASTM E384&E92和日本JISB7734標準；

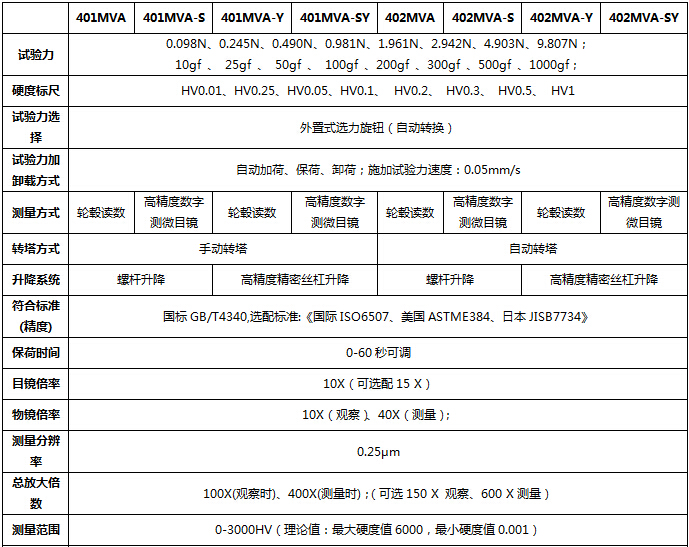

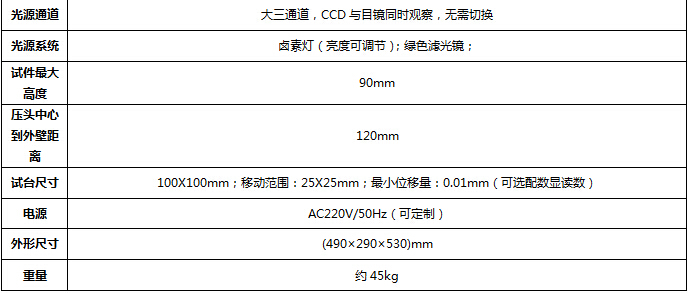

技術指標 Technical indicators
精度指標 Technical indicators

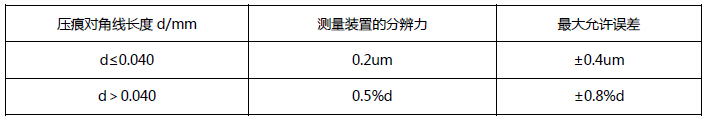

1、維氏壓痕測量裝置的分辨力和最大允許誤差（表1）

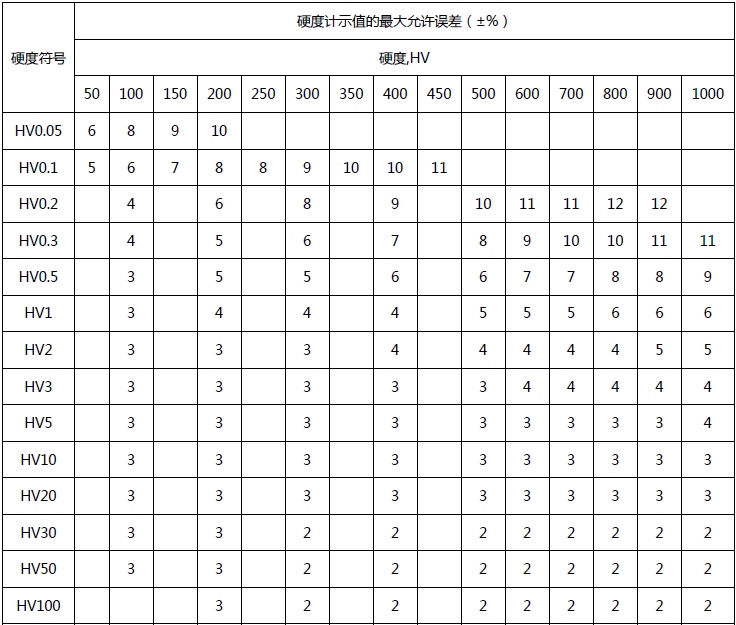

2、維氏硬度計示值的最大允許誤差（表2）
注：
1.當壓痕對角線長度小于0.02mm時，表中未給出值.
2.對于中間值，其最大允許誤差可通過內插法求得.
3.表中有關顯微硬度計的值是以0.001mm或壓痕對角線長度平均值2%為最大允許誤差給出的.比較大者為準.

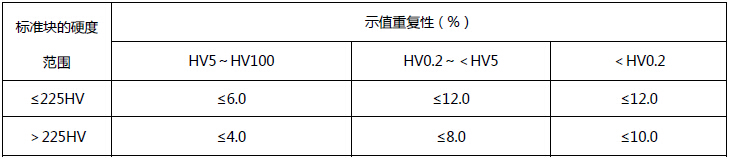

3、維氏硬度計的示值重復性（表3）
標準配置 Standard configuration
1、顯微硬度計 主機
2、砝碼組（含標準砝碼和砝碼桿）
3、標準維氏壓頭
4、十字試臺
5、專用測微目鏡
6、10×、40×物鏡
7、升降系統
8、標準維氏硬度塊
9、螺絲批
10、水平調節螺釘
11、電源線
12、平口夾持臺
13、保險絲
14、隨機文件
選配附件 Optional accessories
1、努氏壓頭(對高硬度材料進行測試時使用)
2、16X測微目鏡(放大倍率能達到640倍:16X40)；60X測微物鏡。
3、薄片夾具
4、鑲嵌夾具
5、萬能夾具
6、細絲夾具
7、平口夾具
8、300萬/500萬專用高清彩色攝像系統
9、專業硬度數據分析系統
保養維護 Maintenance
1. 顯微硬度計使用中的維護與保養
1.1 顯微硬度計要在濕度≤70%，溫度20℃±8℃的無滴水無腐蝕性無輻射無振動的環境中使用。
1.2 每次開關后必須切斷電源。
1.3 物鏡、目鏡應經常用30%酒精和70%乙醚混合后用脫脂棉清洗擦拭。
1.4 在使用過程中嚴禁搬動儀器。
1.5 在操作過程中嚴禁過分用力旋轉實驗力加卸載手柄。
1.6 在操作過程中嚴禁用力旋轉測微目鏡的左右調節手輪。
1.7 在操作過程中嚴禁過分用力按壓操作屏幕的按鍵及顯示屏幕部位。
1.8 使用過程中嚴禁私自拆卸各個部位擋板以及各組器件。
1.9 使用過程中必須保持電壓的穩定。
1.10 使用過程中嚴禁用手觸摸燈源部位。
2. 顯微硬度計日常的維護與保養
2.1 顯微硬度計是精密的高科技產品，應放置在清潔，干燥，濕度，溫度變化不大的環境中，外露面應罩上罩布，測微目鏡及物鏡部分應用特種紙張進行包裝。
2.2 長期空置的機器可用光學殺菌劑（如醋酸苯汞等）涂于光學件表面，防止發霉。
2.3 清潔保養機械部分時，要在干燥的環境下進行。先用航空汽油清洗，然后用吹風機吹干或者脫脂棉擦拭干凈。擦凈的部位涂上一層防銹油或精密儀器潤滑油等，防止生銹或腐蝕。同時必須防止手汗接觸工件。
