YAW-10000型 微機控制電液伺服長柱壓力試驗機
產品簡介 Product introduction
弘測公司研制的YAW-10000型 微機控制電液伺服長柱壓力試驗機，超靜音、節能。主要用于磚、石、水泥、混凝土等材料的抗壓強度試驗，也可用于其他材料的抗壓性能試驗。
本機主要用于試樣抗壓強度試驗。也用于液壓千斤頂、金屬材料及金屬結構件的抗壓強度試驗。增加彎曲裝置后也可做以上構件的彎曲試驗。
本試驗機適用于冶金、建材、航空、航天、大專院校、科研單位等領域，并根據試驗要求繪制時間-試驗力，時間-位移，位移-試驗力曲線并自動處理試驗數據，是交通、建材、冶金、航空、航天、大專院校、科研單位等理想的試驗設備。
本系列產品的國家計量檢定規程，我公司為參加起草單位；
本系列產品的測控軟件已通過國家鋼鐵研究院的評審；

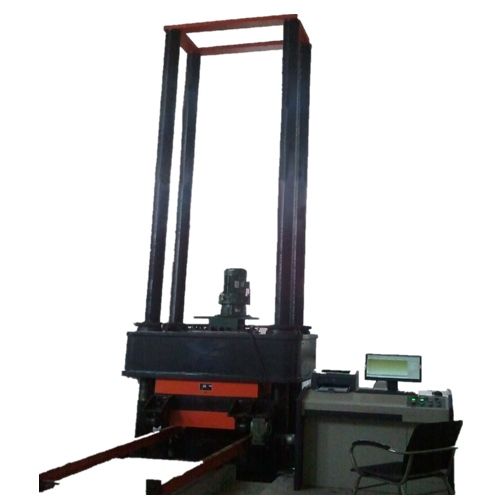

外 觀 示 意 圖
■ 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。
■ 測控系統
● 采用高精度放大器及A/D轉換器，全程不分檔，實時顯示載荷、峰值、加載速度及強度；
● 采用PID閉環控制策略實現恒速加載，實時顯示加載曲線；
● 自動間隔計時和連續試驗；
● 查詢、打印試驗結果靈活方便；
■ 安全保護裝置
● 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。

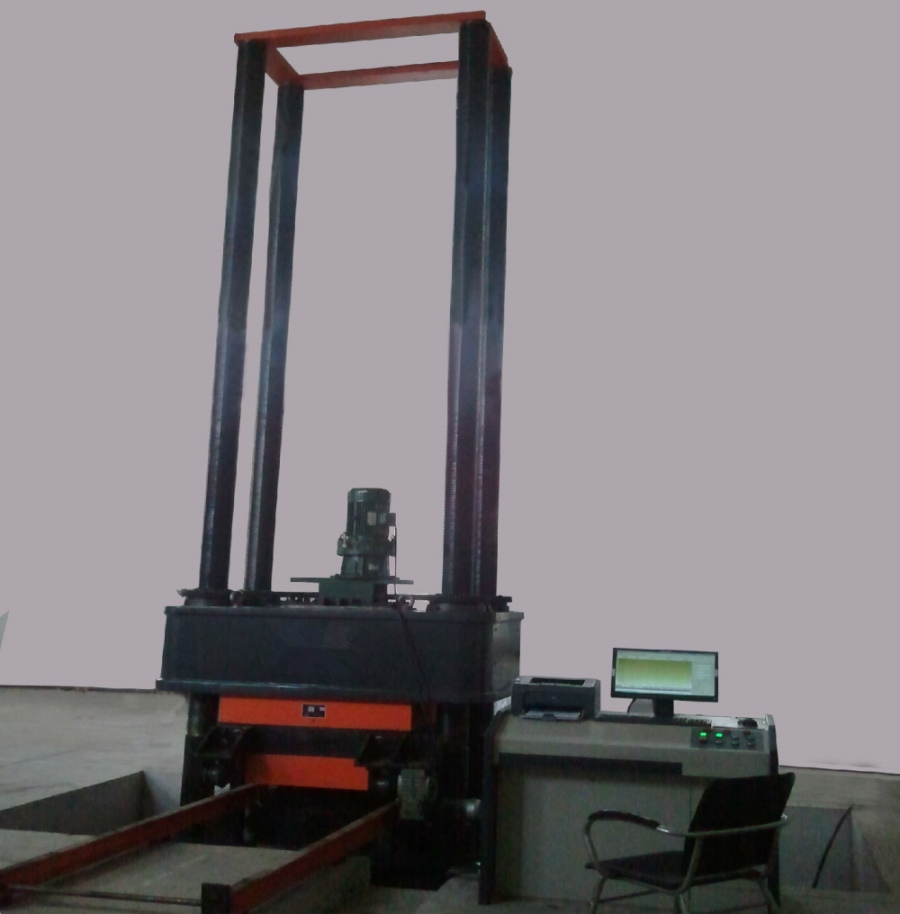

試驗機出廠檢定過程
軟件概述 Software Overview
（1）軟件主界面
（2）試驗結果查詢
（3）試驗報告
技術指標 Technical indicators
1、試驗分辨力：1/500000（全量程只有一個分辨力，沒有量程切換沖突）；
2、力測量方式：通過30MPa油壓傳感器直接測量；
3、油缸空載最大位移速度：0-50mm/min，無級可調；
4、油缸最大行程：300mm；
5、活塞直徑：Ф700mm；
6、位移測量范圍：0~300mm；
7、位移測量精度：±0.5%Fs；
8、試驗調整空間（上下壓板之間距離）：0～4000mm，無級可調；
9、試驗最大空間：4000mm；
10、上壓板尺寸：1050mm×1050×200mm；
11、下壓板尺寸：1050mm×1050×200mm；
標準配置 Standard configuration
試驗機主機
1臺
高精度傳感器
1只
伺服控制油源
弘測專有技術（含電機、油泵、伺服閥）
1臺
軟件控制系統
1套
電器控制系統
弘測專有技術
1套
計算機
聯想商用品牌電腦
1臺
測控系統 1臺
上下壓盤 1套
說明書\合格證\裝箱單 1套
∴ 可根據客戶要求，配相應輔具完成實驗。
