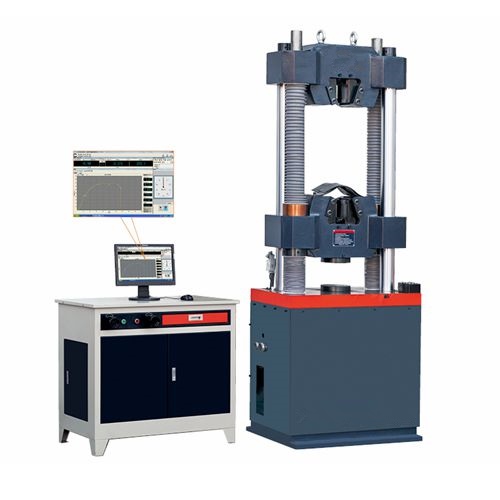

WEW-300B型 微機屏顯型液壓萬能試驗機
產品簡介 Product introduction
弘測公司研制的WEW-300B型 微機屏顯型液壓萬能試驗機，主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用高精度A/D轉換器，分別對力、位移、變形進行數據采集，具有測量精度高，可靠性好等特點，滿足GB、ISO、ASTM等標準對于金屬拉伸、壓縮、彎曲、剪切等試驗要求。
本機主要用于金屬、非金屬材料之拉伸、壓縮、彎曲和剪切等力學性能試驗。
本機配有計算機、打印機、電子引伸計、光電編碼器及通用試驗軟件，可以準確測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。
試驗結果可以查詢和打印(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設計。
本系列產品的國家計量檢定規程，我公司為參加起草單位；
本系列產品的測控軟件已通過國家鋼鐵研究院的評審；

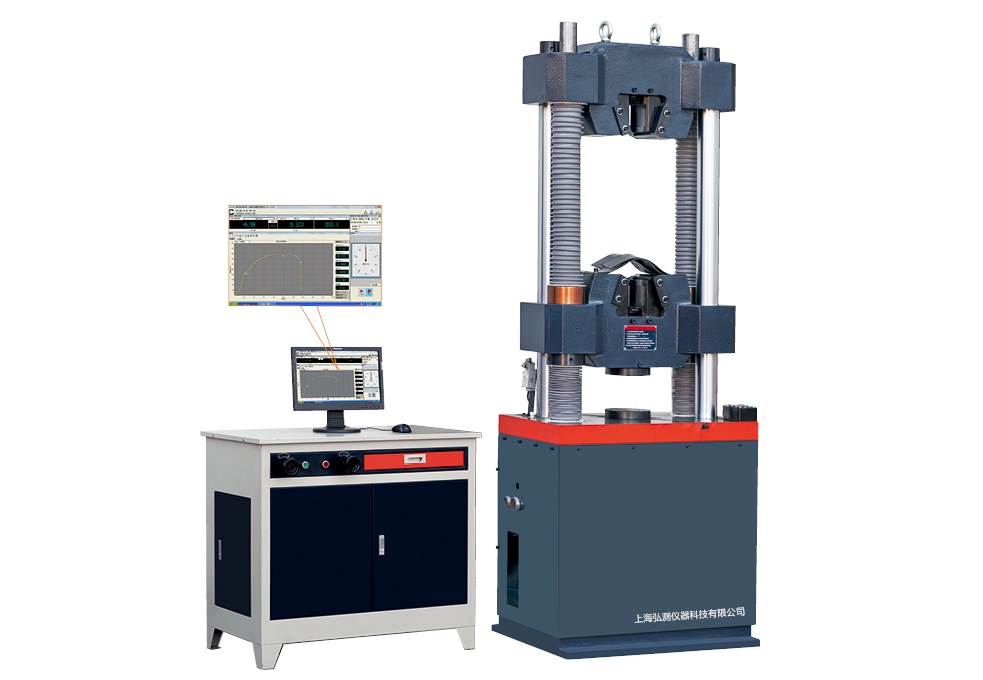

外 觀 示 意 圖
■ 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
■ 液壓系統
本機采用油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。計算機通過傳感器采集分析數據，顯示時時數值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。
■ 測控系統
● 支持進行拉伸、壓縮、剪切、彎曲等試驗；
● 手動調整送回油閥，操作簡潔靈活；
● 支持試驗參數自定義；
● 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
● 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
● 程序自帶強大試驗分析功能；
● 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
■ 安全保護裝置
● 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
● 當活塞升起達到上極限位置時，限位保護，油泵電機停機。
● 當橫梁達到設定位置時，限位保護，減速機停機。
試驗機出廠檢定過程
軟件概述 Software Overview
（1）軟件主界面
（2）試驗步驟編輯
（3）試驗數據版
（4）軟件分析設置
（5）通用試驗報告
技術指標 Technical indicators
最大試驗力（kN）
300
試驗力測量范圍
2%-100%；全程不分檔，等效4檔
試驗力示值相對誤差
＜ 示值的±1%
試驗力分辨力
最大載荷1/300000
變形示值相對誤差
＜ 示值的±1%
變形分辨力
最大變形量1/300000
最大拉伸試驗空間（mm）
700
壓縮空間（mm）
450
活塞行程(mm)
150
立柱間距（mm）
440
圓試樣夾持范圍（mm）
Φ6-Φ26
扁試樣夾持厚度（mm）
0-30
扁試樣最大夾持寬度（mm）
75
壓盤尺寸（mm）
Φ160
彎曲支點兩點間最大距離（mm）
400
彎曲支滾寬度（mm）
140
夾緊方式
液壓夾緊
主機外形尺寸（mm）
750*600*2000
油源控制臺尺寸（mm）
1100*750*1000
電機總功率（KW）
2
總重量（kg）
1800
標準配置 Standard configuration
試驗機主機
兩立柱、兩絲杠、油缸下置式
1臺
高精度傳感器
中航電測
1只
伺服控制油源
弘測技術
1臺
軟件控制系統
含軟件、引伸計、位移傳感器
1套
電器控制系統
弘測技術
1套
計算機
聯想商用品牌電腦
1臺
打印機
噴墨式打印機
1臺
圓試樣拉伸輔具
Φ6-Φ13、Φ13-Φ26
各1套
扁試樣拉伸輔具
0-15mm
1套
壓縮輔具
Φ160
1套
彎曲輔具
支滾直徑30mm
1套(兩件支座、一件彎頭)
說明書\合格證\裝箱單
-----------
1套
∴ 可根據客戶要求，配相應輔具完成實驗。
