WAW-1000D型 微機控制電液伺服液壓萬能試驗機【1級精度/0.5級精度】
產品簡介 Product introduction
弘測公司研制的WAW-1000D型 微機控制電液伺服液壓萬能試驗機【1級精度/0.5級精度】，主機為四立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換，其應力速度和應變速率完全符合國標GB/T228.1-2010等其它金屬拉伸試驗標準要求。
本機主要用于金屬、非金屬材料之拉伸、壓縮、彎曲和剪切等力學性能試驗。
本機配有計算機、打印機、電子引伸計、光電編碼器及通用試驗軟件，可以準確測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。
試驗結果可以查詢和打印(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設計。
本系列產品的國家計量檢定規程，我公司為參加起草單位；
本系列產品的測控軟件已通過國家鋼鐵研究院的評審；

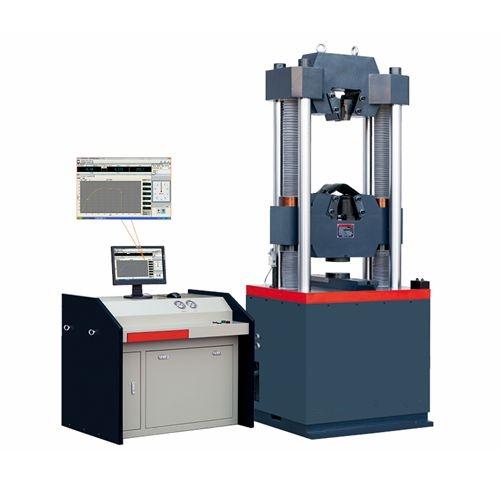

外 觀 示 意 圖
■ 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
■ 液壓系統
本機采用我公司的獨家創新技術----伺服泵控制技術。伺服泵控制技術是由伺服電機與油泵直聯而成，伺服電機是控制單元，油泵是執行單元；液壓油的流量大小及系統壓力取決于電機轉速。
伺服泵控制的主要優勢有：
①、穩定與可靠：由于伺服電機的技術完善以及性能的穩定、可靠，油泵技術的完善以及性能的穩定、可靠，所以伺服泵技術的最大特點就是穩定與可靠。液壓控制系統的故障率可趨向于零。
②、控制精度高：應力速率、應力保持、應變速率、應變保持、橫梁位移速率的控制精度均優于±0.2%。
③、超靜音：越是在加載狀態下，靜音效果越好。應用伺服泵技術控制的電液伺服萬能試驗機可稱為超靜音試驗機。
■ 測控系統
● 支持進行拉伸、壓縮、剪切、彎曲等試驗；
● 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；
● 支持試驗參數自定義；
● 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
● 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
● 程序自帶強大試驗分析功能；
● 滿足建工等系統數據采集上傳要求。
■ 安全保護裝置
● 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
● 當活塞升起達到上極限位置時，限位保護，油泵電機停機。
● 當橫梁達到設定位置時，限位保護，減速機停機。
試驗機出廠檢定過程
軟件概述 Software Overview
（1）軟件主界面
（2）試驗步驟編輯
（3）試驗數據版
（4）軟件分析設置
（5）通用試驗報告
技術指標 Technical indicators
最大試驗力（kN）
1000
試驗力測量范圍
2%-100%；全程不分檔，等效4檔
試驗力示值相對誤差
＜ 示值的±1%
試驗力分辨力
最大載荷1/300000
變形示值相對誤差
＜ 示值的±1%
變形分辨力
最大變形量1/300000
最大拉伸試驗空間（mm）
750
壓縮空間（mm）
500
活塞行程(mm)
150
立柱間距（mm）
580
圓試樣夾持范圍（mm）
Φ6-Φ40
扁試樣夾持厚度（mm）
0-30
扁試樣最大夾持寬度（mm）
75
壓盤尺寸（mm）
Φ160
彎曲支點兩點間最大距離（mm）
450
彎曲支滾寬度（mm）
140
夾緊方式
液壓夾緊
主機外形尺寸（mm）
920*820*2200
油源控制臺尺寸（mm）
1100*750*1000
電機總功率（KW）
2
總重量（kg）
3300
∴ 注：本機采用進口配置時，以上技術指標均可達到0.5級試驗機標準；采用國產配置時，以上技術指標可達到1級試驗機標準。
標準配置 Standard configuration
試驗機主機
四立柱、兩絲杠、油缸下置式
1臺
高精度傳感器
中航電測
1只
伺服控制油源
弘測技術
1臺
軟件控制系統
含軟件、引伸計、位移傳感器
1套
電器控制系統
弘測技術
1套
計算機
聯想商用品牌電腦
1臺
打印機
噴墨式打印機
1臺
圓試樣拉伸輔具
Φ13-Φ26、Φ26-Φ40
各1套
扁試樣拉伸輔具
0-15mm
1套
壓縮輔具
Φ160
1套
彎曲輔具
支滾直徑40mm
1套(兩件支座、一件彎頭)
說明書\合格證\裝箱單
-----------
1套
∴ 可根據客戶要求，配相應輔具完成實驗。
∴ 注：1級精度試驗機，采用國產配置；0.5級精度試驗機，采用進口配置。
