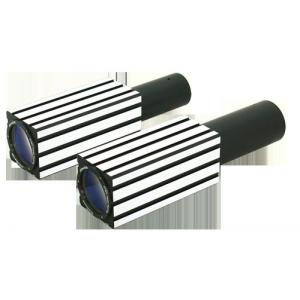

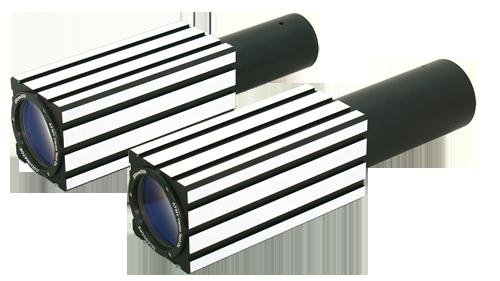

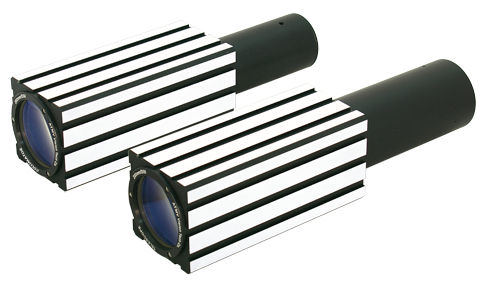

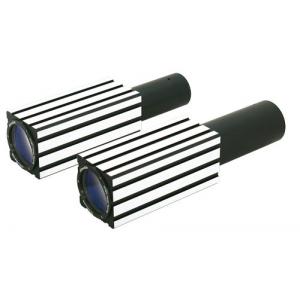

HCOMT系列 電子平行光管/準直望遠鏡

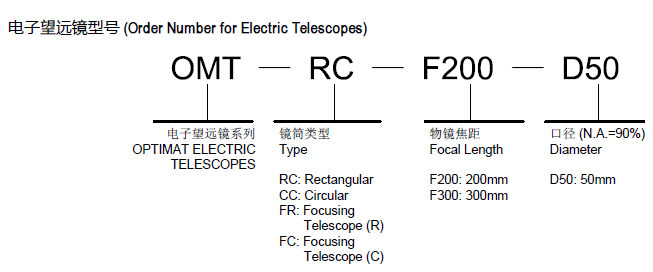

【HCOMT-F100/F150/F200/F300/F400/F500】
產品簡介 Product introduction
平行光管由一組經過像差、色差和畸變優化設計的物鏡、位于物鏡焦平面的分劃板和照明光源構成。
電子平行光管/準直望遠鏡結合了我公司電子目鏡專利技術、高分辨率圖像傳感技術和嵌入式數字圖像處理技術。
本機電子讀數頭和物鏡管構成。運行于顯示控制器的望遠鏡軟件可顯示電子目鏡及電子分劃板；系列產品采用了小型化設計技術，為用戶提供了高性?xún)r(jià)比的角度測量檢測方案。
用戶可通過選配其它測量配附件及測量軟件完成各種光學測量應用，是光學加工、計量實驗室等傳統光學自準直儀的理想替代產品。

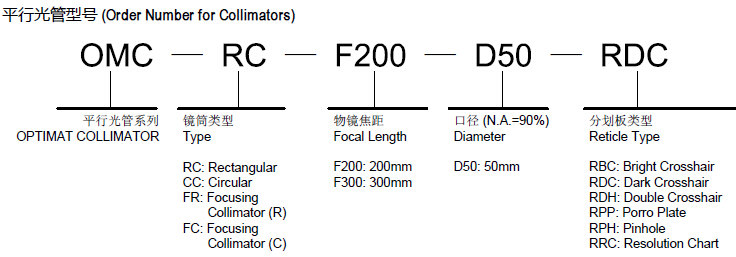

本機由一系列基礎光學和光電儀器組成，包括平行光管、微調焦光管、電子準直望遠鏡、電子微調焦望遠鏡及一系列附屬的光學、機械和軟件產品。系列產品采用模塊化設計，用戶可靈活、快速地建立一套針對應用需求的光學檢測系統。
平行光管由一組經過像差、色差和畸變優化設計的物鏡、位于物鏡焦平面的分劃板和照明光源構成。我司借助于現代化的光學、機械和電子技術在多個環節進行嚴格的校準以達到高精度的使用要求。標準平行光管產品針對無窮遠應用設計，微調焦光管則針對于非無窮遠應用設計。
電子望遠鏡系列產品采用我司專利的電子目鏡應用技術，結合高像質光學系統、高分辨率圖像傳感器和高速數字圖像處理技術，可通過軟件生成各種標準分劃板圖像。得益于本系列產品的成功經驗，采用專用測量軟件，可在傳統光學目視望遠鏡產品基礎上大幅度提高測量精度。
應用范圍 Applications
本機適合于要求較高測量精度的應用場合，如航空航天、高精度光學系統裝配等，同時也是各省市計量機構、高等院校和科研院所作為基準角度參考器具的理想選擇。
應用領域 Application fields
1、實驗室基準角度器具;
2、精密旋轉臺檢測;
3、航空航天;
4、光學產品裝配及調整;
5、精密機械安裝定位;
6、計量機構;
7、機械產品直線度、平面度、垂直度、平行度等精度保障;
8、物理及光學實驗室;
性能特點 Performance characteristics
■ 可靈活并自由搭配的模塊化設計；
■ 高性?xún)r(jià)比的光學檢測系統配置；
■ 支持用戶自定義配置；
■ 集成測量分劃板影像的電子目鏡；
■ 科學級高分辨率大視野圖像傳感器；
■ 長壽命LED光源；
■ 光纖光源；
■ 全數字信號處理；
■ 即插即用USB接口；
■ 豐富的測量配附件及軟件；

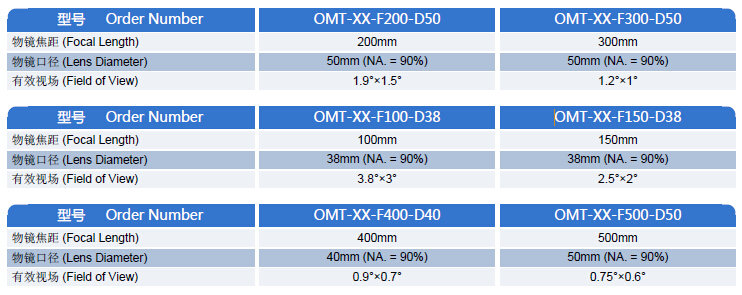

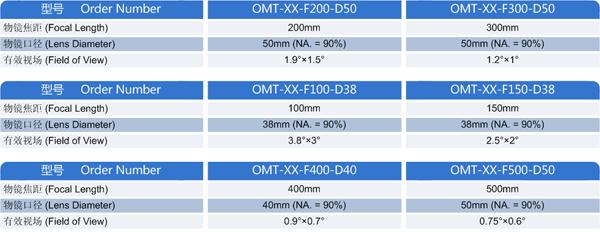

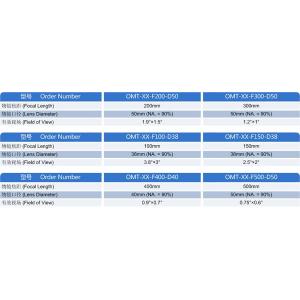

技術指標 Technical indicators
標準配置 Standard configuration
● 標準反光鏡
● 電源適配器
● 標準測量軟件
● 專用儀器箱
選配附件 Optional accessories
● 反光鏡磁性底座
● 無線遙控器
● 直角轉像鏡
● 激光快速找準器
● 金屬多面棱體
● 可調平臺

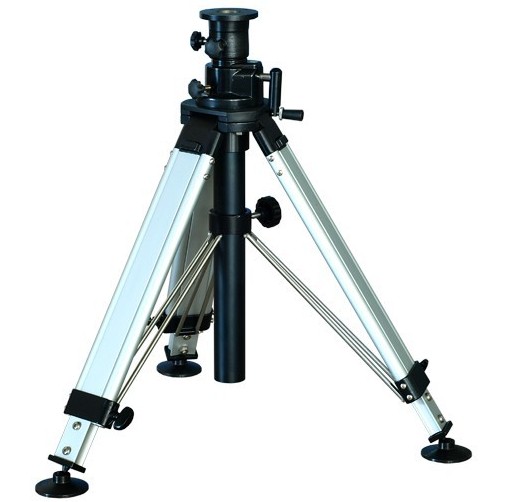

● 高精度升降臺
● 高精度穩定臺
● 角錐棱鏡
注意事項 Precautions
1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。
2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v、5w以下的小燈泡。
3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。
4、儀器使用前應用軟性紗布和航空汽油將基面的防繡油脂清擦干凈。
5、儀器的二維測微器，供用戶在觀察時使用。
6、測微鼓輪系由精密螺桿付組成，使用時，切勿旋轉過快，或用力過猛，以防精密螺桿精度走失及定位失靈。
保養維護 Maintenance
1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。
6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。
7、儀器使用完畢后，宜放在干燥、低溫處。
8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。
9、儀器應定期維護檢測，以保證原有精度。
