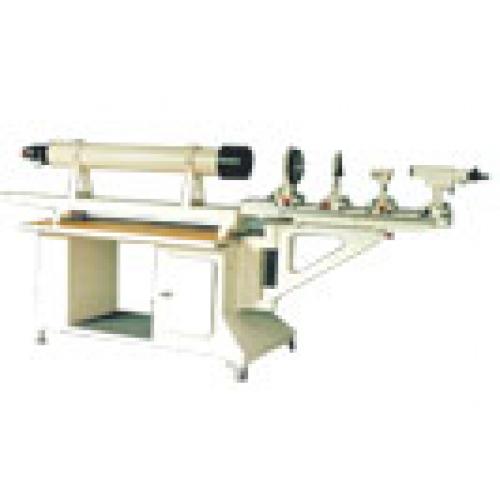

XGJ-1600型 光具座
產品簡介 Product introduction
XGJ-1600型 光具座，是一種通用性強、用途廣的光學測試儀器，它主要用于照相物鏡、望遠物鏡及系統的光學基本量的測量及象質的評定；也可以對棱鏡的角度進行測量。儀器帶有多種附件，適宜于光學儀器的生產、科研和教學中使用。
技術指標 Technical indicators
1、F1600型 平行光管
1.1、焦距 ：1600mm
1.2、有效孔徑 ：φ148 mm
1.3、分辨率 ：0.9″
1.4、視場 ：1°36ˊ
2、FDQ-4型 20×自準前置鏡
2.1、放大倍率 ：20×
2.2、出瞳直徑 ：φ2.5mm
2.3、物鏡焦距 ：400mm
2.4、出瞳距離 ：15mm
2.5、有效孔徑 ： φ50mm
2.6、分劃板分劃格值 ：20″
2.7、視場 ：2°28ˊ
3、讀數顯微鏡
3.1、測微目鏡 ： 15×
3.2、物鏡放大率 ：1×/4×/10×
3.3、機械筒長 ：160mm
3.4、分劃格值范圍 ： 0-8mm
3.5、高低升降范圍 ：10mm
3.6、縱向移動范圍 ： 50mm
標準配置 Standard configuration
1、F1600平行光管（含附件）/1套
2、導軌、回轉工作臺/1套
3、FDQ-4型20×自準前置鏡/1臺
4、XGJ-4/03讀數顯微鏡/1臺
5、XGJ-2/08物鏡夾持器/1臺
6、XGJ-2/09透鏡夾持器/1臺
7、XGJ-2/010可調Ｖ形支架/1臺
8、XGJ-2/011可調平臺/1臺
9、FYQ-1型4×圓管前置鏡/1臺
10、TSD-1型4×視度管/1臺
11、TBL-1型25×倍率計/1臺
12、FGM-1高斯目鏡/1件
13、可調電源/1套
14、ZM6照明器/1套
保養維護 Maintenance
1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。
6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。
7、儀器使用完畢后，宜放在干燥、低溫處。
8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。
9、儀器應定期維護檢測，以保證原有精度。
