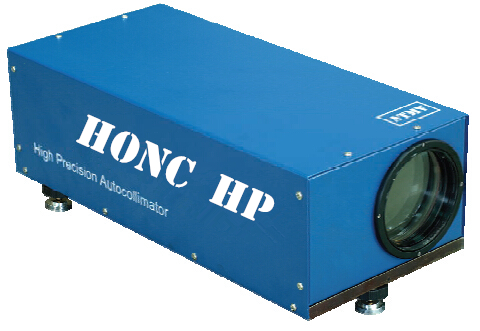

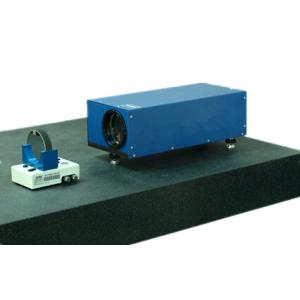

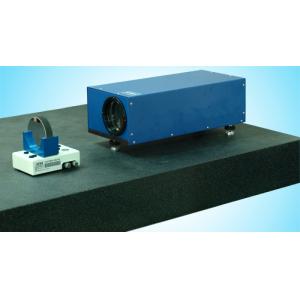

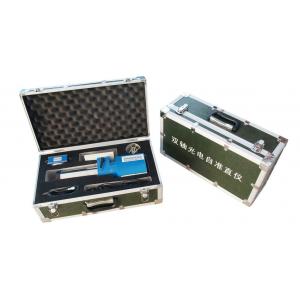

HCHP型 超高精度雙軸電子自準直儀
產品簡介 Product introduction
HCHP 0.01″型 超高精度雙軸光電自準直儀，是我公司現有自準直儀產品線中精度較高的設備，整機采用了堅固穩定的機械設計及專為高精度測量設計高質量大口徑長焦距（F=1000mm）光學物鏡及轉折光路設計，結合了弘測公司電子目鏡技術、高分辨率圖像傳感技術和高精度嵌入式數字圖像處理技術，可同時對兩個方向的角度進行測量，并提供0.001角秒的分辨率及高達0.01角秒的中心區測量精度。
本機的光學系統采用了100mm的大口徑、高像質、低像差和低畸變的光學設計技術，同時使用了我公司專為本型號產品開發的調校和校準軟硬件技術，結合高分辨率的圖像傳感應用技術，從而保證了儀器的整機高分辨率和高精度。本產品適合于要求較高測量精度的應用場合，如航空航天、高精度光學系統裝配等，同時也是各省市計量機構、高等院校和科研院所作為基準角度參考器具的理想選擇。
本機采用了LVDS Interface高速數據總線接口，可以和各類通用的顯示設備連接和應用；通過標配的無線遙控器，可實現長15米的遙控距離，較大地提高了產品的易用性。
本系列光電自準直儀在參照主流產品的基礎上，結合新的技術，基于自主創新理念所設計的新一代光機電一體化產品，擁有完全的自主知識產權。產品采用模塊化設計思路和統一的人機操作界面，多樣化的配附件系統和應用軟件模塊可為用戶提供針對不同應用場合的光電測量系統解決方案。
本系列光電自準直儀是一個完善的產品線系列，根據測量精度、測量范圍以及目標用戶群，分支有五個子系列產品，可覆蓋各類機械和光學行業應用。
本系列的標準產品均采用了大功率LED光源模塊，LED具有發光效率高和發熱量小的一系列優點；部分產品也可以選配全光譜光纖光源，結合高度集成的探測器單元和全數字信號處理技術，系列產品可工作于小至5mm×5mm的反射工作面或最低4%反射率的工作面。
本系列產品線中的AM系列、FM(-I)系列及HC5000C系列均標準配置了便攜嵌入式顯示控制器， 其余的系列產品則提供運行于Windows環境下標準測量軟件包。嵌入式顯示控制器采用LVDS工業高速數據總線接口設計和彩色液晶觸摸屏設計，具有較高的穩定性和現場適應性。我司也可為用戶提供用于特定應用場合的定制顯示控制系統的集成服務。
應用范圍 Applications
本機適合于要求較高測量精度的應用場合，如航空航天、高精度光學系統裝配等，同時也是各省市計量機構、高等院校和科研院所作為基準角度參考器具的理想選擇。
應用領域 Application fields
1、實驗室基準角度器具;
2、精密旋轉臺檢測;
3、航空航天;
4、光學產品裝配及調整;
5、精密機械安裝定位;
6、計量機構;
工作原理 Working principle
自準直儀是一種用于檢測平面反射鏡微小角度變化的光學測量儀器，從功能上理解，自準直儀是將準直儀（或平行光管）和準直望遠鏡結合為一體的一臺儀器。自準直儀通常由光源、分劃板、分光鏡、物鏡以及望遠接收部分構成（參見以上示意圖），光學自準直儀的望遠接收部分由分劃板和目鏡組成，通過人眼觀測并結合機械測微裝置完成測量，光電自準直儀的望遠接收部分則由光電傳感器完成接收和測量。
光源將位于物鏡焦平面（物鏡焦距= f）的分劃板投射至無窮遠（準直光出射），經過平面反射鏡返回的準直光經物鏡后再次成像于同樣位于物鏡焦平面（共焦系統）的光電傳感器的探測面上，當反射鏡發生了α角度的偏轉后，返回的分劃板在光電傳感器上的像會產生ΔS的位移（見上圖），通過精確測量出ΔS值，即可準確計算出平面反射鏡的偏轉角度（見以上公式）。
性能特點 Performance characteristics
1、0.001角秒分辨率;
2、0.01角秒中心測角精度;
3、X/Y雙軸同時測量;

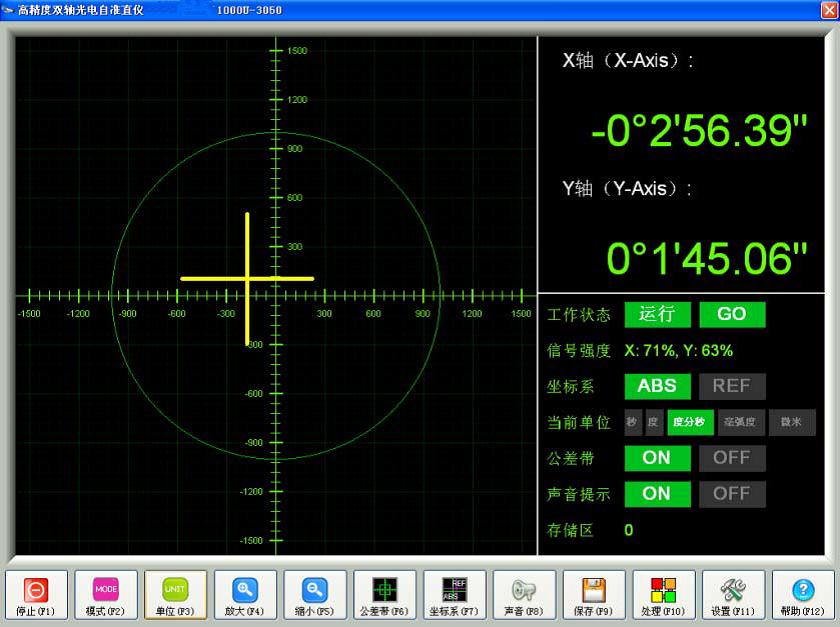

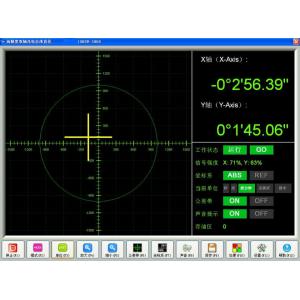

4、電子目鏡;
5、科學級高分辨率CCD傳感器;
6、長壽命LED光源;
7、便攜式顯示控制器;
8、全數字信號處理;
9、即插即用LVDS接口;

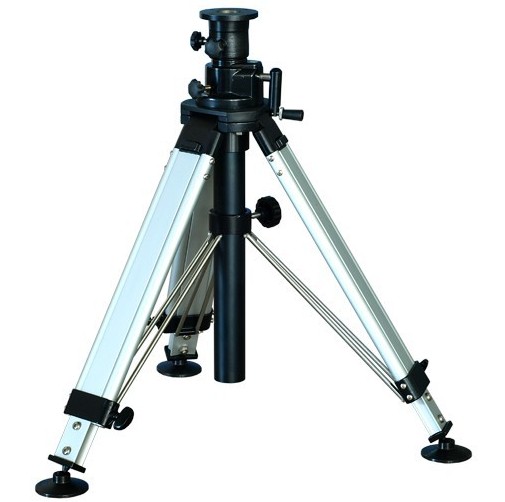

10、豐富的測量選配附件;
軟件功能：
● 數據格式兼容Excel軟件(Excel data format compatible);
● 直線度測量軟件(Straightness measuring software);
● 平面度測量軟件(Flatness measuring software);
● 垂直度、平行度測量軟件(Squareness and parallelism measuring software);
● 轉臺測量分析軟件(Rotary table measurement and analysis software);
● 定制測量軟件(Custom designed software available);
技術指標 Technical indicators
序號
項目
技術指標
1
物鏡焦距
1000mm
2
物鏡口徑
100mm (NA. = 90%)
3
光源類型
大功率半導體光源LED（中心波長λ= 630nm）
4
探測器
科學級高分辨率CCD傳感器(High Resolution CCD Sensors)
5
目鏡
軟件顯示的大視野電子目鏡(Electronic Viewfinder with Software Crosshair)
6
測量頻響
5Hz TYP.
7
接口
LVDS Interface
8
測量距離
4米(4 meter MAX.)
9
讀數視場
1200" ×1200" (arc sec. 角秒)
10 有效測量視場 300″×300″ (arc sec. 角秒) (@4米工作距離) 11
分辨率
0.001″ (arc sec. 角秒)
12
測量精度
任意10"范圍內
±0.01″ (arc sec. 角秒)
13
任意40"范圍內
±0.02″ (arc sec. 角秒)
14 全量程±150″ ±0.03″ (arc sec. 角秒) 15
重復性
0.01″ (arc sec. 角秒)
16 顯示控制終端 7' 英寸彩色液晶觸摸屏800×480分辨率(7' TFT LCD) 17
外形尺寸（不含底座）
自準直儀495mm (L)×225mm (W)×190mm (H) / 15KG；
顯示控制終端(Display Unit) 195mm (W)×135mm (H)×35mm (D)；
∴ 超過1米的距離測量時，讀數視場會隨距離的增加而相應降低。

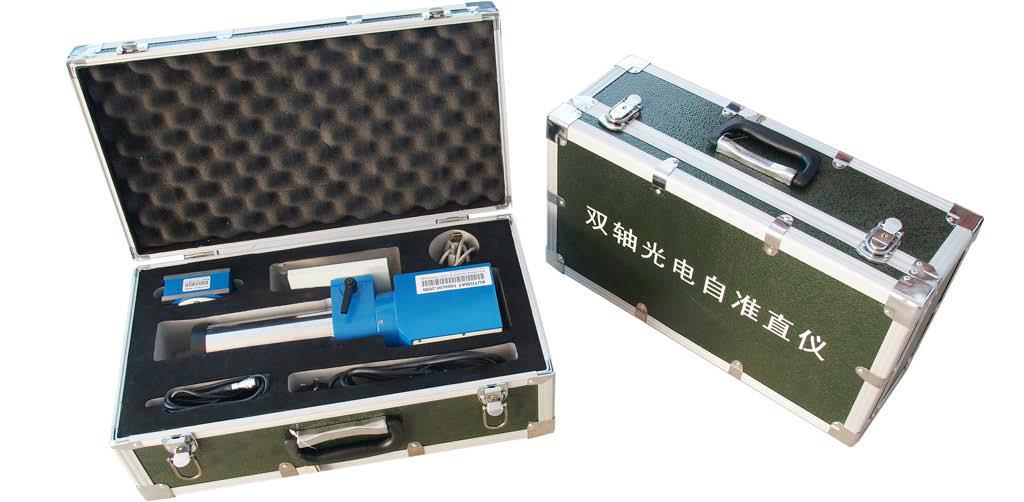

標準配置 Standard configuration

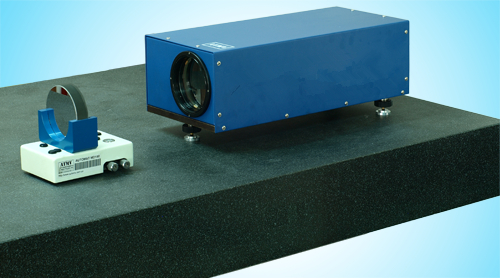

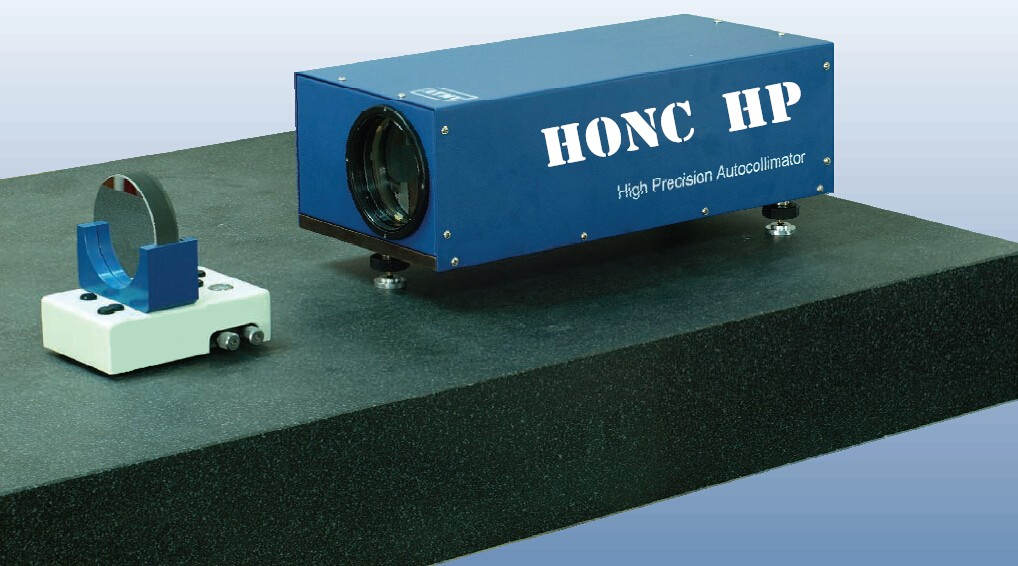

1、 主機
2、 反射鏡
3、 電源
4、 隨機文件
注意事項 Precautions
1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。
2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v5w以下的小燈泡。
3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。
4、儀器使用前應用軟性紗布和航空汽油將基面的防繡油脂清擦干凈。
5、儀器的二維測微器，供用戶在觀察時使用。
6、測微鼓輪系由精密螺桿付組成，使用時，切勿旋轉過快，或用力過猛，以防精密螺桿精度走失及定位失靈。
保養維護 Maintenance
1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。
6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。
7、儀器使用完畢后，宜放在干燥、低溫處。
8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。
9、儀器應定期維護檢測，以保證原有精度。
