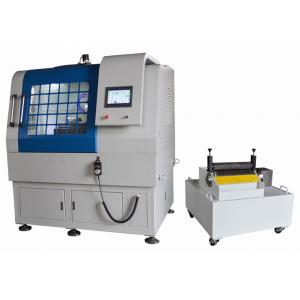

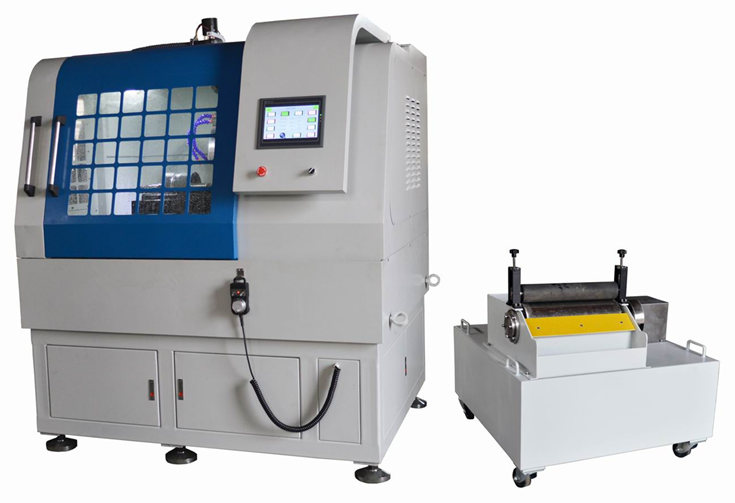

QGZ-1500型 智能型全自動金相試樣切割機（150mm）

 產品簡介   Product introduction

---

QGZ-1500型 全自動金相試樣切割機，是由電子觸摸開關控制，通過切割砂輪片和強大冷卻系統對試樣進行切割，可防止試樣的過程中過熱而燒壞組織，本機具有自由設備切割速度供，可對不同直徑的材料進行切割設定。從而提高了切割工件效率，該機可分手動和自動設定。

QGZ-1500型 全自動金相試樣切割機，在結構及選用材料和制造工藝上都吸吶先進PLC技術，精心研制而成的新一代全自動數字化新穎金相試樣切割設備，該產品在市場上深受廣大專家和用戶的一致好評。

本機是一種PLC自動控制的金相試樣切割機，X,Y，Z方向自動精確控制，智能切割可根據材料硬度變換進刀量，達到快速切割效果，切割速度變頻控制，具有非常高可靠性和控制能力。本機具有；

1、電子手輪、自動隨意轉換；

2、觸摸屏顯示各種切割數據；

3、精確定位；

4、擺動切割、連續切割兩種功能切割方式；

5、切割時能根據材料的硬度變換切割速度，達到快速切割的目的，切割鋼材實體圓柱切割速度可達每分鐘10毫米。

為了方便切割室清洗和主軸電機安全，我們采用了機、電分離；切割室安全防護罩上具有超大的觀察視窗，使使用者便于觀察樣品的切割全過程；切割室內安裝了LED照明燈，實現對整個切割室所用區域的有效照明；切割室內的換氣風機可保證切割時產生的各種蒸汽和煙霧的高效流動排出，增加了工作室內明亮和清晰度；設計更人性化,運用了人機工程學原理.特點:噪音低,操作方便,外形美觀，使用安全.是實驗室制樣必備設備之一。

機體形式；立式。主要有上部(安全罩),中部（機架），右滑門，側開門，下部機架（電氣箱、工具箱），夾具、沖洗龍頭，冷卻水箱（獨立）組成。

本機采用7.5Kw變頻電機直連切割片，無極調速，簡明的設計，堅固的結構，直接驅動提供了電動機與切割片之間的動力傳遞，并確保高效率、低噪音、最低限度的維護以及更長的使用壽命。

專為大型工件的大容量切割而設計QGZ-150使維護機器零件和處理大型工件變得更加容易?；瑒娱T和鉸鏈門使您擁有更多的空間以及無限制的進出，從而能更加方便的將大型工件裝載在合適的位置。也可以從上前左三個方向都可以將工件送入切割室。

工作區域采用全封閉式結構,并有透明防護罩,供切割時觀察.配有冷卻水箱專供儲存冷卻液,切忌使用自來水作為冷卻液.切割工作完成后，用左邊沖洗龍頭，沖洗室內垃圾并關閉安全門。

本機還可以切割不同的試樣而對切割速度進行設定，從而提高啦切割試樣的質量，該機分手動切割和自動切割，大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相實驗必備的制樣設備之一。

金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗目的，因而選擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。

 性能特點   Performance characteristics

---

1、主機采用全塑鋼機身

2、超大切割室

3、全自動切割方式

4、屏顯式控制系統，直接選擇切割速度

5、自動三通道冷卻系統，避免試樣塊燒

6、實時跟蹤顯示進刀深度（液晶數顯）

7、模式化編程更適合批量切割取樣

8、封閉式切割，開機保護功能

9、取樣結束切割刀自動復位功能

10、超大切割功率，不再出現卡刀現象

11、主機、冷卻系統一體式

12、工作臺Y方向移動行程420mm

13、工作臺Z向移動行程230mm

14、多種進給方式，用戶可任意設定

15、多種進給速度，用戶可任意設定

16、機身內置高亮度防水照明系統，有效輔助切割

17、超大透明視窗，可隨時觀察切割動態過程

18、機身內置三重過濾系統，有效過濾切割過程帶來的鐵屑

19、工作臺可根據用戶要求定制（超大工作臺，雙邊移動等）

20、X，Y，Z方向自動精確控制，智能切割可根據材料硬度變換進刀量，達到最快切割效果

21、切割速度變頻控制，具有非常高可靠性和控制能力

22、電子手輪、自動隨意轉換

23、觸摸屏實時動態顯示各種切割數據

24、擺動切割、連續切割兩種功能切割方式，切割時能根據材料的硬度變換切割速度，達到快速切割的目的

25、切割室內的換氣風機可保證切割時產生的各種蒸汽和煙霧的高效流動排出，增加了工作室內明亮和清晰度

 技術指標   Technical indicators

---

機身材質	塑鋼
最大切割能力	最大圓形切割能力：￠150mm（實心棒材）；
切割片/砂輪片規格	￠400×3×￠32mm
進刀深度跟蹤	液晶數字顯示
冷卻系統	內置自動循環水冷系統；自動（水冷3通道）
水箱容量	220L
水箱垃圾清理	自動
過濾系統	三重過濾裝置（內置）
顯示方式	液晶屏顯動態顯示切割指標和切割過程
主軸轉速	500-2800r/min
切割方式	手動/自動可自行選擇 三軸聯動，10寸工業觸摸屏控制；可切換到操作手柄手輪；
進給方式	進15秒；停2秒（用戶可自行設置） 軌道切割進1毫米，退3毫米
進給速度	3毫米/分，5毫米/分，8毫米/分，12毫米/分（用戶根據需要可修改設置速度）；
復位方式	自動
切割片移動方式	垂直線性方向
平臺Z方向最大移動距離	230mm
平臺Y方向最大移動距離	420mm
平臺Z方向最大移動距離	110mm
切割臺尺寸	530mm×630mm
機臺形式	落地式（立地一體式）
夾持臺形式	雙邊快速夾緊夾具；可旋轉夾具，開口320毫米；
照明系統	高亮度防水照明（內置）
電源	380V/50HZ；三相五線：A,B,C,N,PE；
切割功率	7.5KW
外形尺寸	1600mm×1350mm×1900mm
整機重量	約2500kg

 標準配置   Standard configuration

---

1、主機  1套

2、砂輪片  1片

3、水管  1根

4、電源線  1只

5、把手  1只

6、冷卻系統  1套

7、快速夾具  1套

8、隨機文件  1份

 選配附件   Optional accessories

---

A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；

A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;

該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55

產品名稱	磨料	規格/mm	備注
金相切割片A系列	Al2O3	230*0.8-1.5*25-32	適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。
		250*1.2-2.0*25-32
		300*1.5-2.0*25-32
		350*2.0-3.0*25-32
		400*2.5-3.0*25-32
		450*2.8-3.2*25-32
		500*3.0-3.5*32



B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；

B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;

該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55

產品名稱	磨料	規格/mm	備 注
金相切割片B系列	Al2O3	230*0.8-1.5*25-32	適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。
		250*1.0-2.0*25-32
		300*1.5-2.0*25-32
		350*2.0-3.0*25-32
		400*2.6-3.0*25-32
		450*2.8-3.5*25-32
		500*3.0-4.0*32



C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；

C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;

該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55

<td width="186" style="border-style: solid; border-bottom-color: windowtext; bor

產品名稱	磨料	規格/mm	備 注
金相切割片C系列	SiC	230*0.8-1.5*25-32	切割非鐵金屬材料（銅 鋁 鋅 鎢 鉬 鈦 鑄鋁 鎢鉬合金 硬質合金等）及非金屬脆性材料（玻璃 陶瓷 巖石）。
		250*1.0-2.0*25-32
		300*1.5-2.0*25-32
