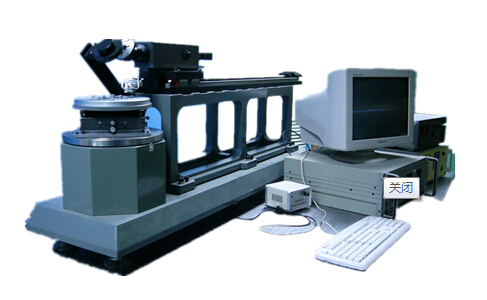

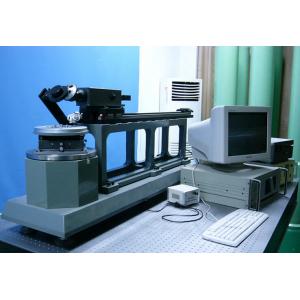

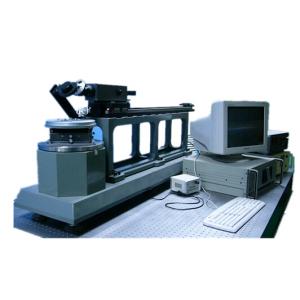

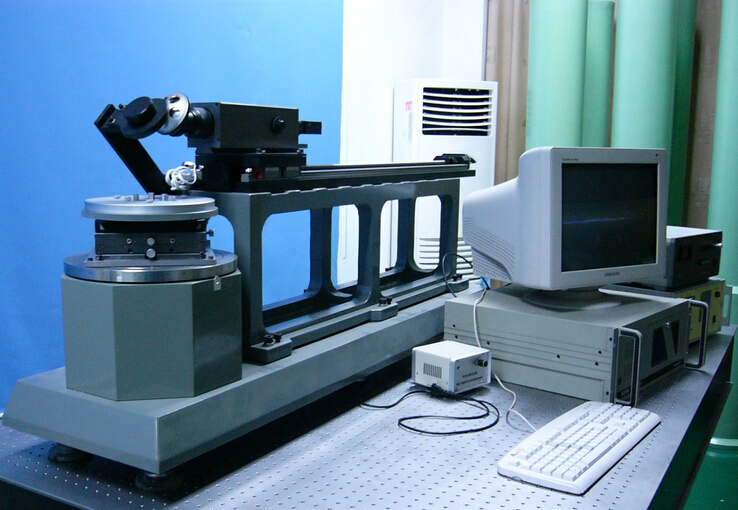

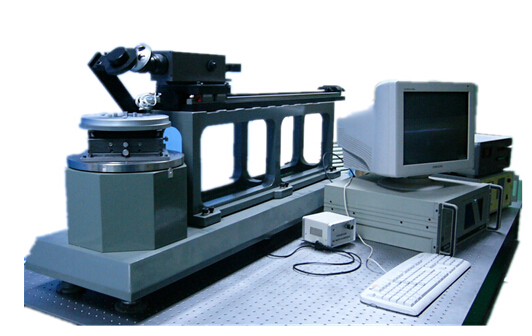

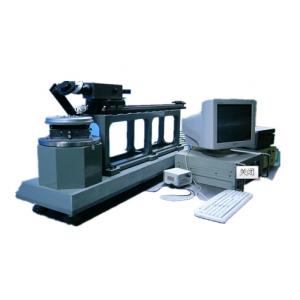

ZXPXY-1型 智能中心偏心測試儀
產品簡介 Product introduction
該儀器主要用于在光學組件的裝調過程中,測量光學組件每個光學面的中心偏;可在Wingdows NT或Windows2000操作系統環境下運行,操作方便,運行可靠。可以測量并顯示出光學系統像面上光斑的形狀,并計算出光斑中心的位置;轉臺轉動時可實時顯示像點運行狀態及軌跡,并根據光斑中心移動軌跡計算出各光學面的中心偏,求出更佳優化軸;測試結果采用報表形式自動生成。
技術指標 Technical indicators
1、測量范圍:±13′
2、可測透鏡球面半徑范圍:+1mm~+∞
3、可測透鏡組件光學面數:≤8面
4、內調焦物鏡測量球心的范圍:-320~+200mm,加附加透鏡后可達+1200mm
5、測量精度:1′
6、電控位移導軌長度:1000mm
7、轉臺范圍:360?
8、轉臺徑向晃動:≤5μm
9、轉臺角晃動:5″
10、環境適應性:
11、連續工作時間:>5H
12、平均無故障工作時間MTBF:>1000H
13、工作環境溫度:20℃±10℃
14、環境濕度:(40~80)%RH
