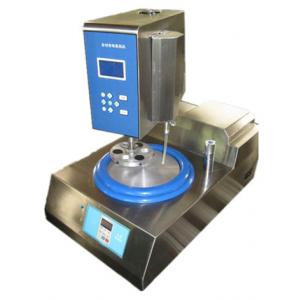

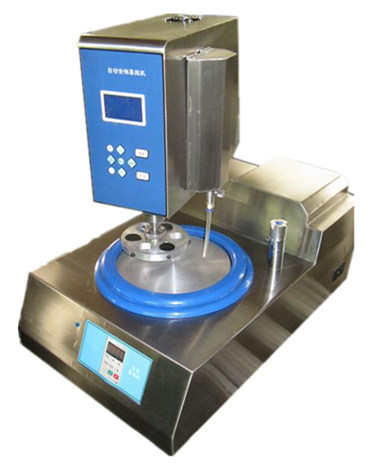

ZMP-1000型 單盤臺式全自動金相試樣磨拋機（不銹鋼、230mm）
產品簡介 Product introduction
ZMP-1000（不銹鋼）全自動金相試樣磨拋機，是原有ZMP-1000自動金相研磨拋光機的升級型，現新型ZMP-1000拋光機做了多方面的改進：配備了自動送料裝置，采用了全不銹鋼外殼，不僅保證了產品外觀特色、還增加了機器的實用性和使用壽命。
本機為液晶面板顯示，研磨拋光時間采用倒計時數字顯示，在0～99min59s定時范圍內任意設定，磨盤轉速0～1500r/min范圍內任意調節。工作時，磨盤在調速電機的驅動下旋轉，并根據設定的高度，按理想的加壓保壓和分段卸壓方式將夾持盤壓在轉動的磨盤上，從而能快速去除試樣表面的磨痕和消除變形層，拋光時間到達后，磨盤停止轉動，夾持盤自動提升，從而實現無人監控操作。本機可根據不同金屬材料的需要現場設置和存儲工作參數(速度、高度和時間)，也可從存儲器中調用已事先優化的工作參數，具有很高的智能化程度。
工作原理 Working principle
金相磨拋機有焊接工作臺、工作臺面、磨拋盤、金相砂紙、金相拋光布、預磨罩及開關等基本部件組成。工作臺面上安裝有1個磨拋盤，使用方便。電動機置于工作臺面下部，通過固定片與臺面連接。固定磨拋盤用的錐套通過螺釘與電動機軸相連。金相砂紙或金相拋光布通過套圈、背膠或者磁性緊固在預磨盤上。電動機的起停可分別由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的預磨盤上進行研磨。在研磨過程中加入的研磨膏可提高金相研磨的效果和效率。預磨罩及蓋可防止灰塵及其其他雜物在機器不使用時落在金相砂紙或金相拋光布上而影響研磨效果。
性能特點 Performance characteristics
1、具備自動/手動雙重操作方式；
2、不銹鋼機身；
3、無級變速，轉速0-1500轉自由調節；
4、單通道獨立冷卻系統；
5、可配備自動送料系統（選配）；
6、獨有的磁性吸盤設計(砂紙、拋光布以及研磨盤均為磁性，無需要用膠類等粘合；選配)；
7、轉速穩定，不抖動；
8、顯示方式：液晶屏幕數字顯示；
9、更換磨盤和拋盤即可實現預磨和拋光；

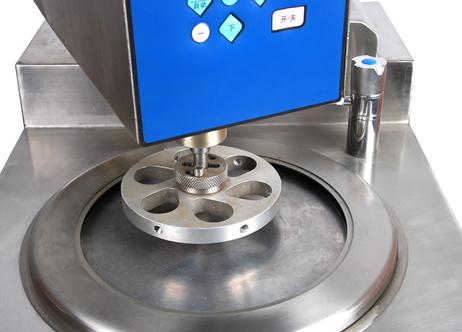

10、一次可同時磨拋6個工件，最大直徑30mm（可定制）；
11、中心力加載，保證所磨拋試樣均在同一平面；
12、巖相磨拋：無論巖石、礦物、陶瓷、玻璃及其他硅酸鹽材料使用本機磨拋都能做出高質量的標本。
13、金相磨拋：對有色金屬和黑色金屬的試樣粗磨、細磨、干磨、濕磨、拋光都適用。
技術指標 Technical indicators
序號 | 類別 | 技術指標 |
1 | 機體形式 | 臺式單盤 |
2 | 磨盤控制 | 單盤單控 |
3 | 磨拋方式 | 自動/手動 |
4 | 顯示方式 | 液晶屏顯 |
5 | 預磨盤直徑 | Φ230mm |
| 6 | 拋光盤直徑 | Φ230mm |
7 | 磨盤轉速 | 0-1500轉/分（無級變速）；【可選0-600r/min 無極調速或150r/min、300r/min 兩級定速】 |
| 8 | 試樣盤高度 | 任意設定（0-29.5mm） |
| 9 | 制樣時間 | 數字顯示（1-99min59s） |
| 10 | 夾持試樣直徑 | Φ8-30mm（最多可同時夾持6個） |
11 | 主機功率 | 550W |
12 | 外形尺寸 | 400mm*650mm*750mm |
13 | 電源 | 220V/50HZ |
14 | 重量 | 55KG |
標準配置 Standard configuration
序號 | 名稱 | 數量 |
1 | 主機 | 一臺 |
2 | 研磨盤 | 一只 |
3 | 拋光盤 | 一只 |
4 | 專用金相砂紙 | 兩張 |
5 | 專用金相拋光絨布 | 兩張 |
6 | 電源線 | 一根 |
7 | 進水管 | 一根 |
8 | 出水管 | 一根 |
| 9 | 試樣夾持盤 | 一套 |
| 10 | 裝樣臺
| 一套 |
| 11 | 卡環 | 一套 |
12 | 隨機文件 | 一套 |
選配附件 Optional accessories
| 序號 | 名稱 | 規格 |
| 1 | 磁性升級盤 | Φ200-250mm |
| 2 | 磁性金相砂紙 | 120#-2000# |
| 3 | 磁性拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 4 | 試樣夾持盤 | 規格可選 |
| 5 | 金相砂紙 | 120#-4000# |
| 6 | 金相耐水砂紙 | 120#-2000# |
| 7 | 帶膠金相砂紙 | 120#-4000# |
| 8 | 帶膠金相耐水砂紙 | 120#-2000# |
| 9 | 金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 10 | 帶膠金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 11 | 金相研磨膏 | 氧化鋁、碳化硅、金剛石 |
| 12 | 金相拋光粉 | 氧化鋁、碳化硅、氧化鉻 |
| 13 | 金剛石拋光噴霧劑 | W0.5-W40；W0.1-W0.25 |
| 14 | 金剛石拋光懸浮液 | 單晶：W0.5-W40； 單晶：W0.1-W0.25； 多晶：0.5UM、1UM、、3UM、6UM、9UM； |
| 15 | 金剛石拋光潤滑冷卻液 |
|
