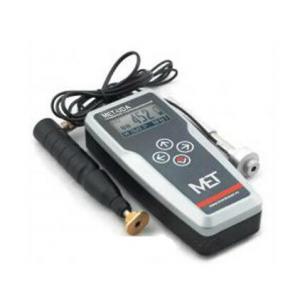

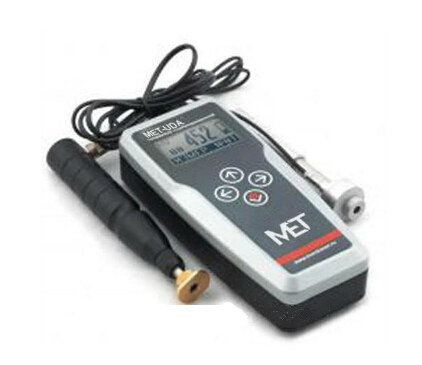

MET-UDA型 便攜式超聲波硬度計
產品簡介 Product introduction
測量原理: UCI — 超聲波接觸阻抗
此硬度測試方法是基于壓頭在壓入試件的過程中,對有限的接觸面本身的彈性特質引起的共振棒的頻率的改變的測試而獲得試件硬度的一種測量方法。表述為用一個校準過的儀器以一固定力擠壓一個帶有維氏金剛石壓頭的共振棒至被測件的表面。
應用范圍 Applications
● 評估滲碳,標準淬火和高頻淬火值
● 焊接縫隙硬度的測量(坦克,船體,橋梁,鐵塔等)
● 齒輪表面的硬度測量(較小的工件)
● 測量的結構強度或硬度設施
● 100 %在線檢測的組成部分(發動機閥門,機架酒吧,曲軸,軸承等)
工作原理 Working principle
此硬度測試方法是基于壓頭在壓入試件的過程中,對有限的接觸面本身的彈性特質引起的共振棒的頻率的改變的測試而獲得試件硬度的一種測量方法。表述為用一個校準過的儀器以一固定力擠壓一個帶有維氏金剛石壓頭的共振棒至被測件的表面。
性能特點 Performance characteristics
■ 能測量多金屬的硬度,從薄件到非常大的部件
■ 能以多不同的硬度制顯示測試結果:硬度制: HRC, HRB, HRA, HB, HV, HRN, HRT, HS, HLD
■ 能通過USB接口將擴展內存單元的數據輸出到電腦
■ 菜單操作,簡單易讀
■ 大屏液晶顯示,帶背光
■ 自動轉換硬度標尺:布氏、洛氏、維氏、里氏
■ 自動求平均值
■ 數據存儲功能
技術指標 Technical indicators
1、探針類型:UCI 15N或50N/里氏探頭(用維氏金剛石壓頭)
2、示值誤差:標準試塊的最少5個測試值的平均值的+/- 3.0%
3、測量范圍:HRC : 20-67
HRB : 59-99
HB : 75-650
HV : 75-1000
4、可測試材料:鋼&鑄鋼,合金工具鋼,不銹鋼,灰口鑄鐵,球墨鑄鐵,鑄鋁,黃銅,青銅,熟銅合金。
5、最小厚度:1.0mm (鋼)
6、電池類型:NiMH (c) 鎳氫電池
7、工作環境:-15-40 ° C
8、尺寸(僅主機):184 x 80 x 43mm
9、重量(僅主機) :771 g
UCI探頭和動態壓頭的技術參數:
測試裝置
UCI
動態壓頭
長度
160mm
140mm
直徑
25mm
25mm
壓痕深度
30μm
300 μm
壓力
14.7N
11Nm
傳感器測試壽命(大約)
200,000
50,000
最小測試厚度(鋼)
1mm
12mm
最小測試半徑
5mm
10mm
最大表面粗糙度
Ra 2.5 μm
Ra 3.2 μm
數據存儲
100個測試值
100個測試值
測試時間
4秒
2秒
標準配置 Standard configuration
● 主機
● 15牛 (1.5千克力)手持探頭
● 校準用 HRC試塊
● 客戶手提箱
● 電池充電器
● 隨機文件
