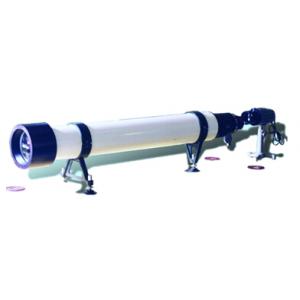

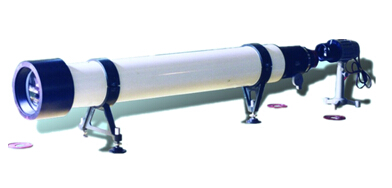

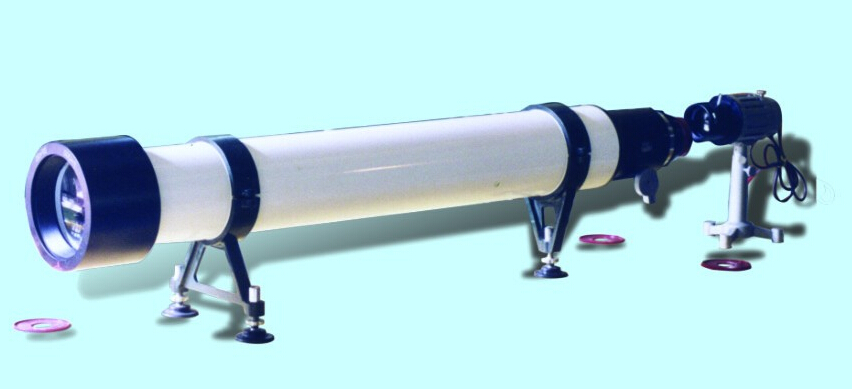

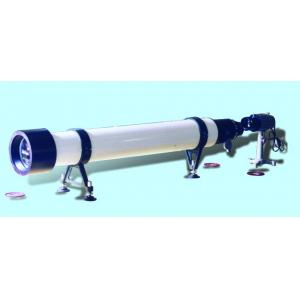

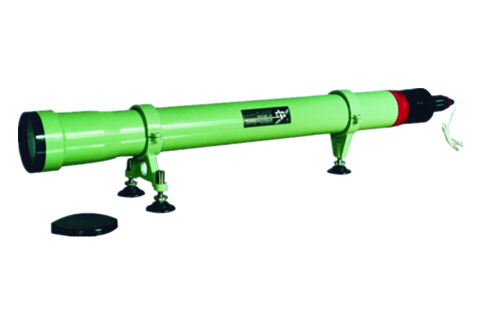

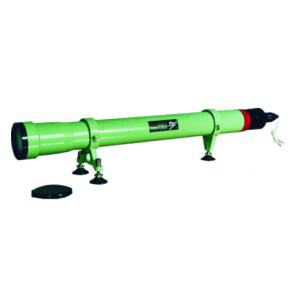

F1300型 平行光管【同軸透射式】

 產品簡介   Product introduction

---

F1300型 平行光管是一種具有像值良好的雙分離物鏡的儀器，它配備合適的附件和前置鏡、測量顯微鏡，既可作觀察、瞄準用的無窮遠目標，又可作光學常數測定、像質的評定，它是光學儀器裝校工作中常用的一種儀器。

 應用范圍   Applications

---

本系列平行光管是用以獲得較大口徑平行光束的儀器，其用途甚為廣泛。

選用不同的分劃板，配備不同的附件及觀測用顯微鏡，前置鏡，可作以下幾個方面的用途：

1、作為光學儀器裝校調整用的基本工具；

2、選用玻羅板，配備測微目鏡，可進行透鏡及各種物鏡的截距、焦距的測量；

3、選用合適的分辨率板，配備觀察用顯微鏡、前置鏡，可作透鏡、棱鏡、平面鏡及各類物鏡的分辨率的測定，并可根據分辨率圖案像判斷其成像質量；

4、選用合適的星點板，配備觀察用顯微鏡、前置鏡可作透鏡、棱鏡、平面鏡及各類物鏡的像質評定；

5、配上專用的反射鏡和測微目鏡并可作導軌、大平面等不直度的測量；

6、作為遠距離目標的瞄準工具；

此外，本系列平行光管，還是光學材料均勻性檢查儀及各類光具座的基本測試基準部件。

因此，它是光學儀器的生產、科研、教學等單位常用的基本光學測試工具之一。

 性能特點   Performance characteristics

---

我司生產的平行光管系列，具有以下優點：

1、焦距80mm-500mm的平行光管具有像質良好的雙膠物鏡，并配有十字線分劃板，可做瞄準用的無窮遠目標，是光學儀器生產裝校工作中最基本的儀器之一，配備其他附件，具有更廣泛的用途。

2、F-XA系列機型可增加各種附件，使其功能更為全面。

3、焦距1000mm-3000mm的平行光管是一種長焦距、大口徑，并具有像質優良的雙分離物鏡的儀器，它配備多種附件，常與前置鏡或測量顯微鏡組合使用，既可作觀察、瞄準用的無窮遠目標，又可用于光學零部件、光學系統的光學常數測定、成像質量以及微光夜視產品的評定工作和檢測，它是光學儀器的科研、生產、教學等單位常用的光學儀器。

4、焦距4600mm的平行光管的物鏡為單片非球面透鏡。

 工作原理   Working principle

---

如圖所示，作為目標的分劃板被光源1通過各色濾光片2均勻地照明，如果分劃板3正確地位于物鏡4的焦平面上，那么從物鏡射出的光即為平行光束，亦即相當于來自無窮遠的光束。

圖1-同軸透射式系列平行光管工作原理圖

 使用方法   Use

---

1、使用概述：

儀器的主要組成部分有帶框物鏡，帶調整支座的鏡管、各類不同的分劃板及帶不同顏色濾光片的照明器等。

物鏡是雙分離型消色差物鏡，全套分劃板包括：a.十字線分劃板（圖2a）；b.玻羅板（圖2b）；c.分辨率板（1~4#）一套（圖2c）；d.星點板一套（圖2d）。

圖2

分劃板能方便地更換，且定位可靠。分劃板的中心在儀器出廠前均已經過嚴格地校正。鏡管內壁涂黑色消光漆并裝有消光光欄，它能有效地防止漫射光的干擾，以使物鏡成象質量不受損害。鏡管后部有供調焦用的移動機構（F500、F1000型無此機構），當儀器有視差或者使用不同顏色的濾光片時，可方便地得以調節。帶支座的鏡管還可作上下移動及俯仰，以調節光軸于水平工作位置。

帶座的照明器內裝有有效孔徑f45mm的聚光鏡組，聚光鏡組可作調焦移動，濾光片有綠、橙、乳白、中性及毛玻璃五種，使用時可根據需要任意選用。

照明器的燈泡為12V35W（F500、F1000型為6V8W）。

此外，儀器還帶有10′觀察目鏡，因此平行光管還可作前置鏡用（F500型裝上調節機構及目鏡后變?yōu)?5′前置鏡，F(xiàn)1000型裝上調節機構及目鏡后變?yōu)?0′前置鏡），以作遠距離目標瞄準。

為了檢驗平行光管的視差，使用前用高斯目鏡及可調整的帶座反射鏡進行視差的檢驗與校正，其原理見圖3。

圖3

照明器1經過高斯目鏡與中心析光鏡均勻地照亮十字分劃板2，如果分劃板正確地位于物鏡焦面上，從物鏡3射出時即為平行光束，光束經調整的帶座反射鏡4反射回來后，再經物鏡成像于十字線分劃板上，通過高斯目鏡5觀察十字線分劃板上十字線的象以及反射回的十字線象，二者即同時清晰，此時說明平行光管的視差是好的，如圖所示。否則說明視差是不好的，此時應調節鏡管后部的分劃板移動機構，直至在目鏡視場中二者十字線象同時觀察清晰為止。

儀器帶有的所有分劃板面到定位靠面的距離已在出廠前校正一致，因此，在使用時選用任一分劃板的情況下，視差都是一致的。

2、各種分劃板的使用

2.1、十字線分劃板

用于平行光管視差的校正以及利用該平行光管作裝校儀器基準工具時使用。

2.2、玻羅板

玻羅板與測微目鏡或測量顯微鏡配合起來使用，可用于測量透鏡及各類物鏡（如照相、望遠物鏡）的焦距，其計算公式如下：

式中：

當直接使用測微目鏡時

2.3、各類分辨板的使用

主要用于光學系統分辨能力的測定，亦可根據分辨率圖案象判定其物鏡的成象質量。

分辨率板是根據（JB/T9328-1999）標準制作，其有5種，每一種板由25單元不同寬度的圖案條紋組成，而每一單元圖案由4個不同方向的條紋組成，各條紋組的寬度以及每毫米條紋對數可由附表中查知。

根據觀察結果，讀出能分辨出的條紋圖案單元號碼，即可從附表中查出條紋數/毫米。

其圖案分辨率可以角度值表示。按下列公司計算：

式中：

實際使用時，預先計算列表查得（附表），在檢驗分辨率的同時，亦可根據其圖案象判別其成象質量。

 技術指標   Technical indicators

---

1、焦    距：1300mm

2、有效孔徑：φ130mm

3、分 辨 率：1″

4、視    場：2°

5、視    差：≤0.20mm

6、照明燈泡：12V/35W

7、鏡管外形配合尺寸：φ143mm

8、外形尺寸：1500×φ143mm

9、重    量：約10.5kg

	焦距	分辨率	有效口徑	視場	視差	外形尺寸	重量
F80/F80A	80mm	7″	￠20mm	12°	≤0.06mm	164*￠35mm	0.5kg
F120/F120A	120mm	4.6″	￠30mm	8°	≤0.06mm	224*￠39mm	0.6kg
F200/F200A	200mm	3.5″	￠40mm	8°	≤0.10mm	293*￠50mm	1.0kg
F300/F300A	300mm	2.8″	￠50mm	5°20′	≤0.12mm	425*￠60mm	1.5kg
F500/F500A	500mm	2.8″	￠50mm	3°10′	≤0.20mm	625*￠60mm	3.0kg
F500B/F500C	500mm	1.8″	￠80mm	3°20′	≤0.20mm	625*￠96mm	3.0kg
F1000	1000mm	1.3″	￠100mm	1°38′	≤0.20mm	1160*￠115mm	9.5kg
F1300	1300mm	1.0″	￠130mm	2°	≤0.20mm	1500*￠143mm	10.5kg
F1500	1500mm	0.9″	￠150mm	1°42′	≤0.20mm	1660*￠162mm	26kg
F1600	1600mm	0.9″	￠148mm	1°36′	≤0.20mm	1660*￠162mm	29kg
F2000	2000mm	0.65″	￠200mm	1°17′	≤0.30mm	2180*￠282mm	31kg
F3000	3000mm	0.43″	￠300mm	52′	≤0.30mm	3169*￠398mm	43kg
F4600	4600mm	0.43″	￠300mm	±5′	≤0.30mm		55kg
F5000	5000mm	0.5″	￠400mm	40′	≤0.30mm	5100*780*820mm

 標準配置   Standard configuration

---

1. 帶框十字線分劃板：1件

2. 帶框分辨率板：1套（2-5號）

3. 帶框?yàn)V光鏡（暗橙綠）：1套

4. 帶框毛玻璃、乳白玻璃：各1件

5. 前后可調支架：1套

6. 帶框星點板：1套

7. 帶框玻羅板：1件

8. ZM6照明器：1個

9. 可調電源：1件

10. MJ30型10×觀察目鏡：1個
