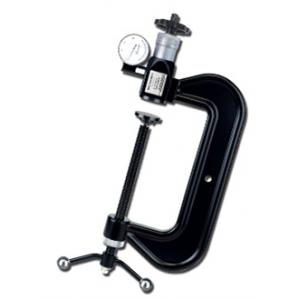

PHBR-8-4型 C型便攜式布洛硬度計
應用范圍 Applications
﹡ 可測試平面或曲面零件，零件只要可以被夾住，并且被測表面垂直于壓頭都可以測試。
﹡ 用于生產檢驗和驗收檢驗，可代替精度不高的里氏硬度計。
﹡ 與小型硬度計相比，C型硬度計采用了零件夾緊機構及類似千分尺的鼓輪讀數機構，穩定性好，重復性好，精度高，應優先選用。
﹡ C型布洛硬度計可用于不便采用磁力式布洛硬度計的大中型零件。
﹡ 洛氏硬度主要用于測試經過最終熱處理的成品或半成品零件。
﹡ 布氏硬度主要用于測試原材料、鑄鍛件毛坯或經過熱處理的半成品零件。
性能特點 Performance characteristics
■ 依照洛氏硬度試驗原理和試驗條件測試，測試結果真實、可靠。
■ 將儀器卡在零件上，夾緊之后進行硬度測試，無需移動零件。
■ 測試操作快速、方便、無損。
■ 如千分尺一樣的讀數機構，精確、方便、重復性好。
■ 如臺式機一樣的測試精度，誤差不大于1.5HRC。
■ 一種小型、輕便、精確的便攜式硬度計。

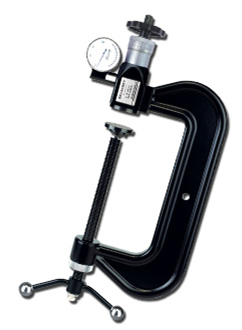

■ 儀器由C型架、螺桿和硬度測頭組成。
■ 在C型洛氏硬度計上附加了布氏硬度計功能，集洛氏、布氏硬度計于一體。
■ 完全按照布氏及洛氏硬度測試原理工作，直接測試出布氏、洛氏硬度值，測試精度符合國家標準GB/T 230.2 和GB/T 231.2 。
■ 選用不同型號的儀器和不同的砧座可測試各種不同尺寸、不同形狀的金屬零件。
■ 可溯源的標準硬度塊。
■ 可溯源的試驗力。
■ 經標準洛氏硬度計檢驗合格的壓頭。
技術指標 Technical indicators
1、洛氏初試驗力： 10 kg
2、洛氏總試驗力： 60 kg、100 kg、150 kg
3、布氏試驗力： 62.5 kg、125 kg、187.5 kg
4、洛氏壓頭： 120°金剛石壓頭、1.588 mm硬質合金球
5、布氏壓頭： 2.5 mm、5 mm硬質合金球
6、示值誤差： 符合GB/T 230.2、GB/T 231.2
7、重復性誤差： 符合GB/T 230.2、GB/T 231.2
8、分辨率： 洛氏0.5 HR；布氏0.005 mm（壓痕直徑）
9、測試范圍： 洛氏HRA、HRB、HRC等15個標尺；布氏16~650 HBW；
10、應用范圍： 洛氏用于常見金屬的成品與半成品零件，包括鋼鐵、銅、鋁、滲碳層、硬質合金等，布氏用于鑄件、鍛件、鋼材和有色金屬等。
標準配置 Standard configuration
1、主機
2、120°金剛石壓頭
3、1.588 mm、2.5 mm硬質合金球壓頭
4、洛氏硬度塊
5、布氏硬度塊（HB 2.5/187.5）
6、40倍帶光源讀數顯微鏡
7、平砧座
8、V型砧座
9、儀器箱
選配附件 Optional accessories
1、120°金剛石壓頭
2、1.588 mm、2.5 mm、3.175 mm、5 mm硬質合金球壓頭
3、6.35 mm、12.7 mm鋼球壓頭
4、洛氏硬度塊（HRA、HRB、HRC高、HRC中、HRC低）
5、布氏硬度塊（HB 2.5/187.5）
6、平砧座
7、V型砧座
8、40倍帶光源讀數顯微鏡
型 號 | 開口尺寸 ( 寬 × 深 ) | 凈重/kg | 包裝重量/kg | 包裝尺寸 (mm × mm ×mm) | 說 明 |
PHBR-2 | 50 × 50 | 1.2 | 3.7 | 390 × 280 × 160 | 儀器型號中第一個數字表示開口寬度(英寸)，第二個數字表示開口深度(英寸)，只有一個數字時，同時代表開口寬度與開口深度。 |
PHBR-4-2 | 100 × 50 | 1.6 | 5.2 | 510 × 177 × 375 |
PHBR-8-4 | 200 × 100 | 4.0 | 12.7 | 710 × 470 × 200 |
PHBR-100 | 最小測試面：長180×寬60 | 4.9 | 10.0 | 480 × 390 × 210 |
