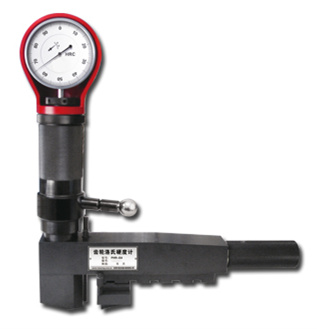

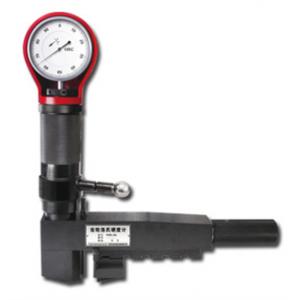

PHR-G6型 齒輪齒面洛氏硬度計
應用范圍 Applications
﹡齒輪硬度計用于測試齒輪、齒軸及鏈輪的齒面硬度,主要測試外齒齒輪,包括直齒輪和厚度合適的(可測到公法線長度)斜齒輪。
﹡齒輪硬度計可測試經過調質、感應淬火、滲碳、碳氮共滲等熱處理的齒輪。
性能特點 Performance characteristics
■ 現場測試:可在車間現場使用,不用切齒取樣,將儀器卡在齒輪上直接測試齒面硬度。
■ 快速:批量測試時每次測量時間小于1分鐘。
■ 方便:測試操作簡單方便,如使用公法線卡尺一樣,夾住K個齒,撥動幾次加力手柄即可測出齒輪分度圓位置上的齒面硬度。
■ 無損:儀器試驗力小,壓痕很小,精磨后可以除掉壓痕,可認為是無損檢測。
■ 可靠:采用洛氏硬度試驗原理,直接顯示HRC洛氏硬度值。
■ 準確:測試結果準確、重復性好,誤差不大于2.0HRC。
技術指標 Technical indicators
1、壓頭 : 120°金剛石壓頭
2、顯示單位 : HRC
3、示值誤差 : ≤2.0HRC
4、重復性誤差 : ≤2.0HRC
5、測量范圍 : 小型 m=2.5~35;中型 m=35~70(可擴展)
標準配置 Standard configuration
1、主機
2、洛氏硬度塊
3、平面夾持臂
4、螺絲刀
5、3mm六角扳手
6、5mm六角扳手
7、儀器箱
型 號
模 數
最大開口尺寸
可測試分度圓直徑
重 量 (kg)
說 明
PHR-G6
2.5~10
140
范圍30~400
4.5
型號中的數字表示可測試齒輪的最大公法線長度(英寸)
PHR-G28
3~35
700
最大2000
7.9
