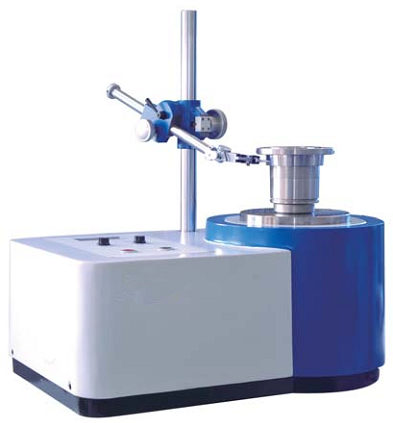

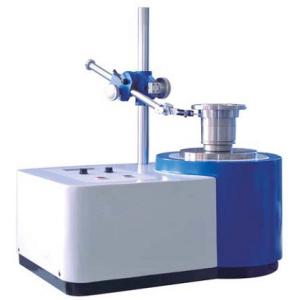

2901型 圓度儀-波紋度儀
產品簡介 Product introduction

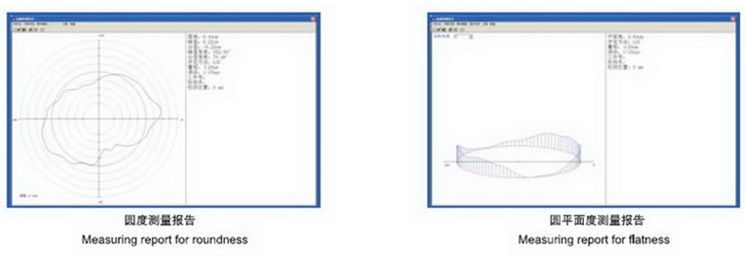

2901型圓度儀采用高精度空氣靜壓軸系，配置進口高精度傳感器，可測量工件的圓度、同軸度、同心度、垂直度、圓平面度誤差等參數，并能進行諧波分析，可廣泛應用于汽車、摩托車、機床、軸承、油泵油嘴等行業。
技術指標 Technical indicators
1、主軸精度：
徑向跳動：（0.025+0.0003H）μm；（H--測頭至工作臺面距離mm）；
軸向竄動：0.025μm；
2、工作轉臺直徑：200mm；
3、可測工件最大直徑（外徑）：430mm；
4、可測工件最大高度：700mm；
5、工作臺最大承載重量：40Kg（特殊訂貨可達到90kg）；
6、回轉速度：5rpm；
7、傳感器:進口杠桿式電感傳感器；
8、線性范圍：±200μm；
9、測量力：40mN；
10、儀器最小讀數：0.001μm；
11、圓度評定方法：LSC、MZC；
12、濾波器：高斯濾波器；
13、截止頻率：1－15upr 1－50upr 1－150upr 1－500upr,亦可手動設定其它值；
14、電源：220V/50Hz；
15、氣源：0.4±0.035 MPa；
16、儀器凈重：100kg；
17、儀器毛重：150kg；
18、儀器外形尺寸：1600mm×500mm×720mm；
19、包裝外形尺寸：1400mm×1000mm×1127mm；
標準配置 Standard configuration
1、主機
2、高精度傳感器
3、轉臺
4、氣體調壓閥
5、計算機
6、打印機
選配附件 Optional accessories

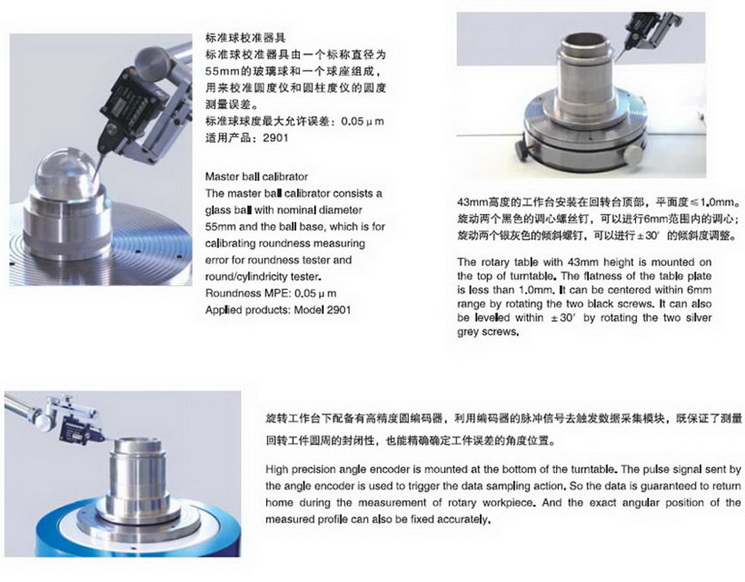

● 標準半球
● 橢圓校準器具
● 偏心與傾斜調整工作臺
● 可根據用戶要求定制夾具、卡盤
● 可根據用戶要求定制傳感器測針
● 冷凝式空氣干燥過濾器
● 工作臺
