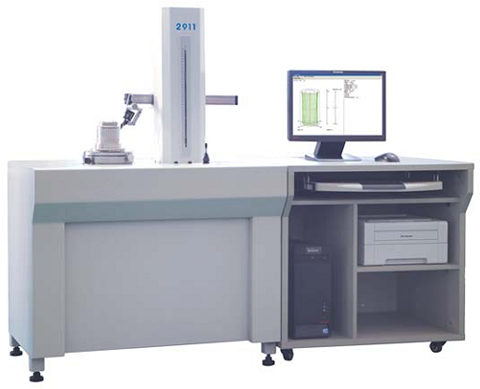

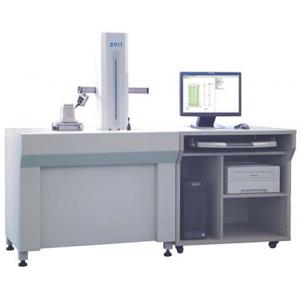

2911型 圓柱度儀
產品簡介 Product introduction
2911型圓柱度儀采用高精度空氣靜壓軸系和精密氣浮導軌,配置進口高精度傳感器,可測量工件的圓度、圓柱度、同軸度、平行度、垂直度、直線度及圓平面度等參數,并能進行諧波分析,可廣泛應用于汽車、摩托車、機床、軸承、油泵油嘴等行業。
技術指標 Technical indicators
圓度測量單元 C軸
1、主軸精度:
徑向跳動:(0.025+0.0003H)μm;(H--測頭至工作臺面距離mm);
軸向竄動:0.025μm;
2、調心調平工作轉臺直徑:200mm;
3、可測工件最大直徑(外徑):280mm(特殊訂貨可達到400mm);
4、工作臺最大承載重量:40Kg(特殊訂貨可達到90kg);
5、回轉速度:5rpm;
6、偏心調整范圍:6mm;
7、水平調整范圍:±30′;
垂直測量單元 Z軸
8、垂直測量行程:300mm(特殊訂貨可達到500mm);
9、可測工件高度:300mm(特殊訂貨可達到500mm);
10、垂直導軌移動直線性:0.4μm/100mm;
1.0μm/300mm;
11、垂直導軌與主軸軸線平行性:1.0μm/300mm;
12、驅動方式:電機驅動;
水平測量單元 X軸
13、水平移動行程:300mm;
14、水平驅動方式:電機驅動;
15、傳感器:進口杠桿式電感傳感器;
16、線性范圍:±200μm;
17、測量力:40mN;
18、儀器最小讀數:0.001μm;
電氣測量系統
19、圓度評定方法:LSC、MZC;
20、濾波器:高斯濾波器;
21、截止頻率:1-15upr 1-50upr 1-150upr 1-500upr,亦可手動設定其它值;
22、電源:220V/50Hz;
23、氣源:0.4±0.035MPa;
24、儀器凈重:410kg;
25、儀器毛重:460kg;
26、儀器外形尺寸:1780mm×654mm×1430mm;
27、包裝外形尺寸:1400mm×1000mm×1127mm;
標準配置 Standard configuration
1、立柱
2、高精度傳感器
3、偏心與傾斜調整工作臺
4、電箱
5、計算機
6、打印機
7、工作臺
8、氣體調壓閥
選配附件 Optional accessories
● 標準半球
● 標準圓柱
● 橢圓校準器具
● 可根據用戶要求定制夾具、卡盤
● 可根據用戶要求定制傳感器測針
● 冷凝式空氣干燥過濾器
