輪廓儀-粗糙度儀 配件

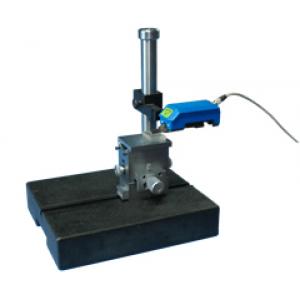

小型精調平臺：
小型精調平臺是為便攜式表面粗糙度測量儀配置的工作平臺。其理石平臺上有T型槽，可以配置各種工作臺，對工件位置進行精密調整。粗糙度儀的驅動箱可以安裝在立柱上，根據工件位置進行俯仰調整。
● 工作臺載物面范圍：300mm×250mm大理石平臺；
● 立柱工作高度：220mm；
● 適用產品：便攜式表面粗糙度測量儀。
加長桿：
加長桿是為表面粗糙度測量儀設計的，它可以將粗糙度儀的傳感器長度增加100mm或200mm，以測量內孔等驅動箱無法進入的內表面粗糙度。
● 適用產品：T1000系列便攜式表面粗糙度測量儀
T1000粗糙度傳感器：
● 標準傳感器：測量平面、圓柱母線等直線方向的粗糙度；
● 圓弧傳感器：測量曲率半徑≥3mm的曲面粗糙度；
● 深槽傳感器：測量寬度≥5mm，深度≤15mm的溝槽底部粗糙度；
● 齒面傳感器：測量模數≥2mm的齒面粗糙度；
● 適用產品：T1000系列便攜式表面粗糙度測量儀。
粗糙度傳感器：
● 標準傳感器：測量平面、圓柱母線等直線方向的粗糙度；
● 深槽傳感器：測量深度≤10mm，寬度≥3mm的溝槽底部粗糙度；
● 圓弧傳感器：測量曲率半徑≥3mm的曲面粗糙度；
● 剛性傳感器：測量直接輪廓、直線度，以及溝槽等不適合有導頭傳感器的粗糙度測量場合（不適用于2205型表面粗糙度測量儀）；
● 小孔傳感器：測量內徑≥6mm的內孔表面粗糙度；
● 適用產品：2205型、2205A型、2206B型、2207型表面粗糙度測量儀、2302A型表面輪廓測量儀。
多功能V型塊：
多功能V型塊在四個工作面上共有五個V型槽，可用于軸類件和圓形工件定位夾緊。
● 可夾緊工件直徑3.5至150mm
● V型塊尺寸：60×60×30(mm)
● V型槽角度；90°、120°
● 適用產品：所有輪廓測量儀和粗糙度測量儀
角度校準器具：
表面校準器具是用于輪廓儀角度測量中精度校準及補償的標準器具。
● 尺寸：50×50×6(mm)
● 適用產品：2301A、2302A、2303、2305
標準球校準器具：
標準球校準器具由一個標稱直徑為50±2mm的玻璃球和一個球座組成，用來校準表面形狀測量儀的圓弧半徑測量誤差。
● 標準球球度最大允許誤差：±1μm。
● 適用產品：2301A、2302A、2303、2305
V型工作臺：
V型工作臺是形狀測量儀和輪廓測量儀所配備的支承平臺，為工件提供了相對于理石平臺T型槽的精確定位。
● 工作臺載物面范圍：80mm*65mm；
● V型槽角度：120°。
● 適用產品：所有配理石工作臺的輪廓測量儀和粗糙度測量儀。
萬向工作臺：
萬向工作臺在輪廓測量中，可以調整承載在工作面上的工件位置。它可以固定在儀器理石平臺的T型槽中，載物面上還有兩條分別與T型槽平行和垂直的定位槽，為工件與傳感器提供了精確定位基準。
● 調整范圍：X、Y方向平移±10mm；
繞X、Y軸旋轉3°；
繞Z軸旋轉±5°；
● 工作臺載物面范圍：160mm×160mm；
● 適用產品：所有配理石工作臺的輪廓測量儀和粗糙度測量儀。
微調工作臺：
微調工作臺是用來調整承載的工件繞Y軸傾角大小的，是直線度測量的必選附件。
● 調整范圍：繞Y軸旋轉3°；
● 工作臺載物面范圍：114mm×200mm；
● 適用產品：所有配理石工作臺的輪廓測量儀和粗糙度測量儀。
調斜工作臺：
調斜工作臺是形狀測量和粗糙度測量中調整工件位置的最佳工具。它的調整范圍大，體積小，調整方便。工作臺可以精確固定在理石平臺的T型槽中。
● 調整范圍：X方向平移±10mm；
Y方向平移±5mm；
繞Y軸旋轉±20°；
● 工作臺載物面范圍：80mm×65mm；
● V型槽角度：120°；
● 適用產品：所有配理石工作臺的輪廓測量儀和粗糙度測量儀。
輪廓儀專用底臺：
用于承載臺式表面輪廓測量儀系列產品，將輪廓儀所有部件根據使用要求合理擺放。臺面上有放置減振輪胎的矩形凹槽，下方的貯物柜可用來存放傳感器、測量附件等 。
● 臺面尺寸為1230×660mm，底臺高750mm。
● 適用產品：所有臺式輪廓儀產品，如2303、2207、2206B、2205等。
