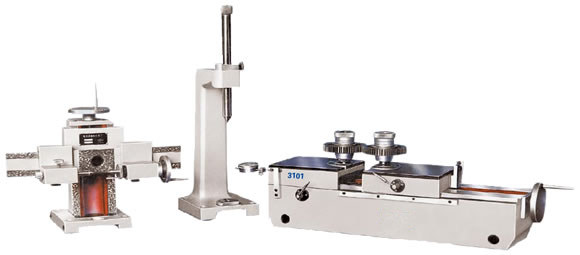

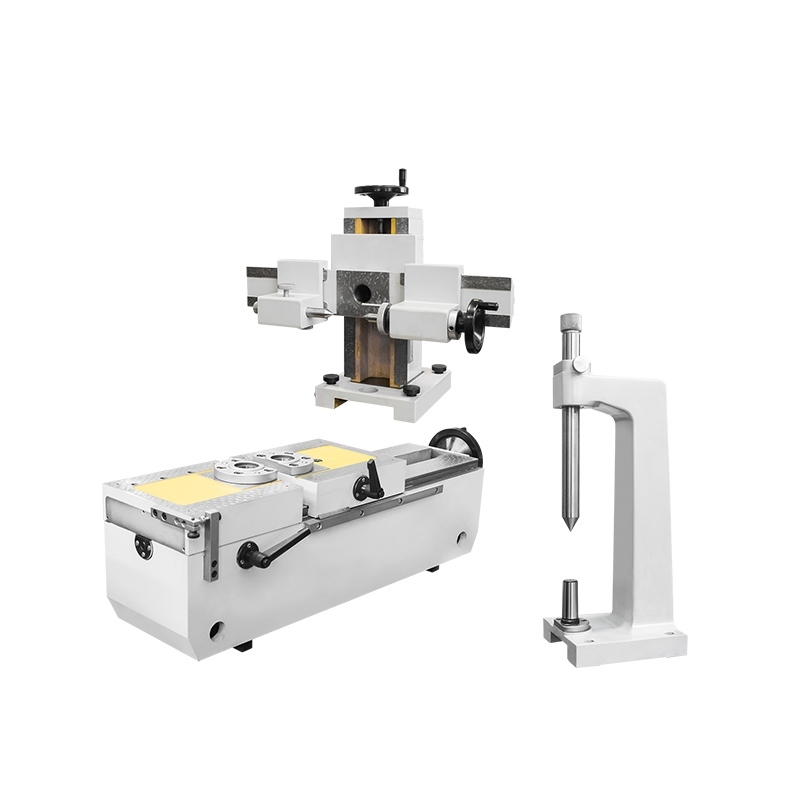

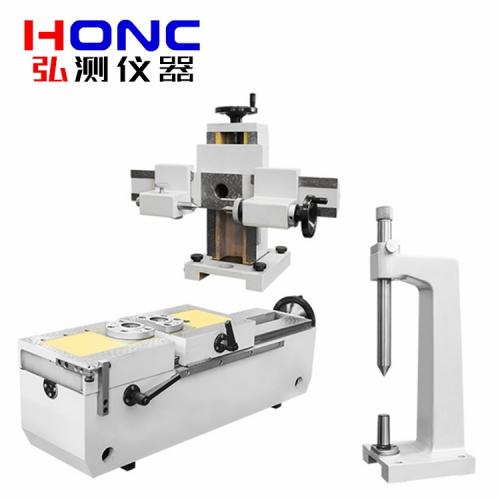

3101、3101A、3101B型 齒輪雙面嚙合綜合檢查儀
prev zoom next
3101、3101A、3101B型 齒輪雙面嚙合綜合檢查儀
模數1~10,中心距50~320mm
  • 商品貨號:HCECS000162
  • 商品點擊數:6924
  • 用戶評價: comment rank 5
  • 咨詢熱線:021-20969529


商品描述:

商品屬性

3101、3101A、3101B型 齒輪雙面嚙合綜合測量儀


3101、3101A、3101B型 齒輪雙面嚙合綜合檢查儀

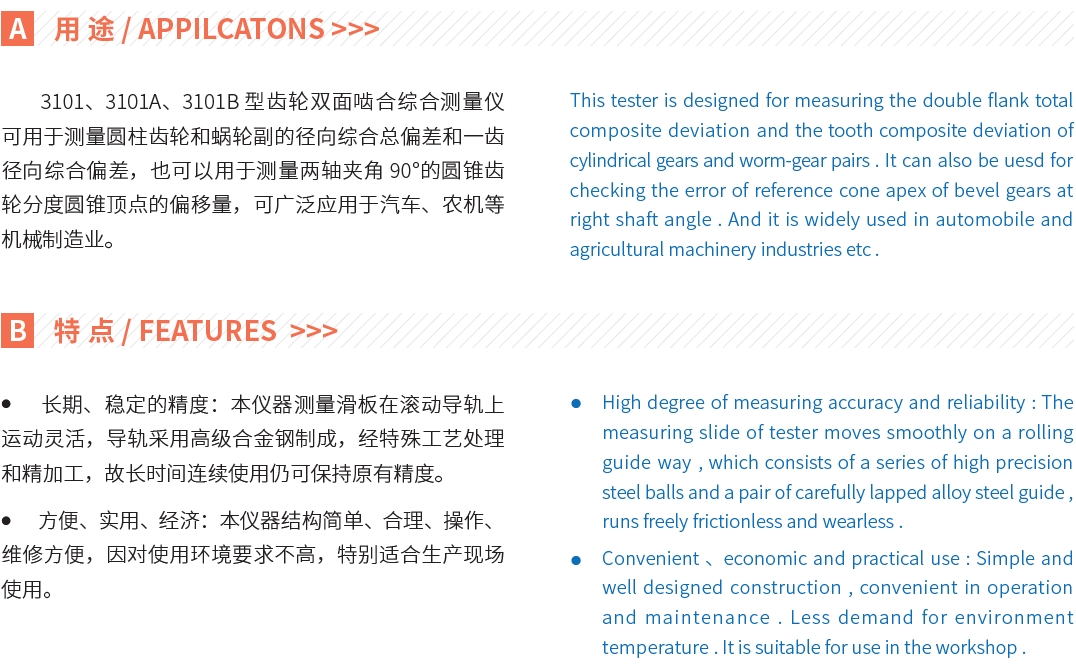

 產品簡介   Product introduction


齒輪雙面嚙合綜合測量儀可用于測量圓柱齒輪和蝸輪副的徑向綜合總偏差和一齒徑向綜合偏差,也可以用于測量兩軸夾角為90°的圓錐齒輪分度圓錐頂點的偏移量,可廣泛應用于汽車、農機等機械制造行業。


 性能特點   Performance characteristics


●  長期、穩定的精度:本儀器測量滑板在滾動導軌上運動靈活,導軌采用高級合金鋼制成,經過特殊工藝處理和精心加工,故長時間連續使用仍可保持原來的精度。

●  方便、實用、經濟:本儀器結構簡單、合理,操作、維修方便,因對使用環境要求不高,特別適合生產現場使用。

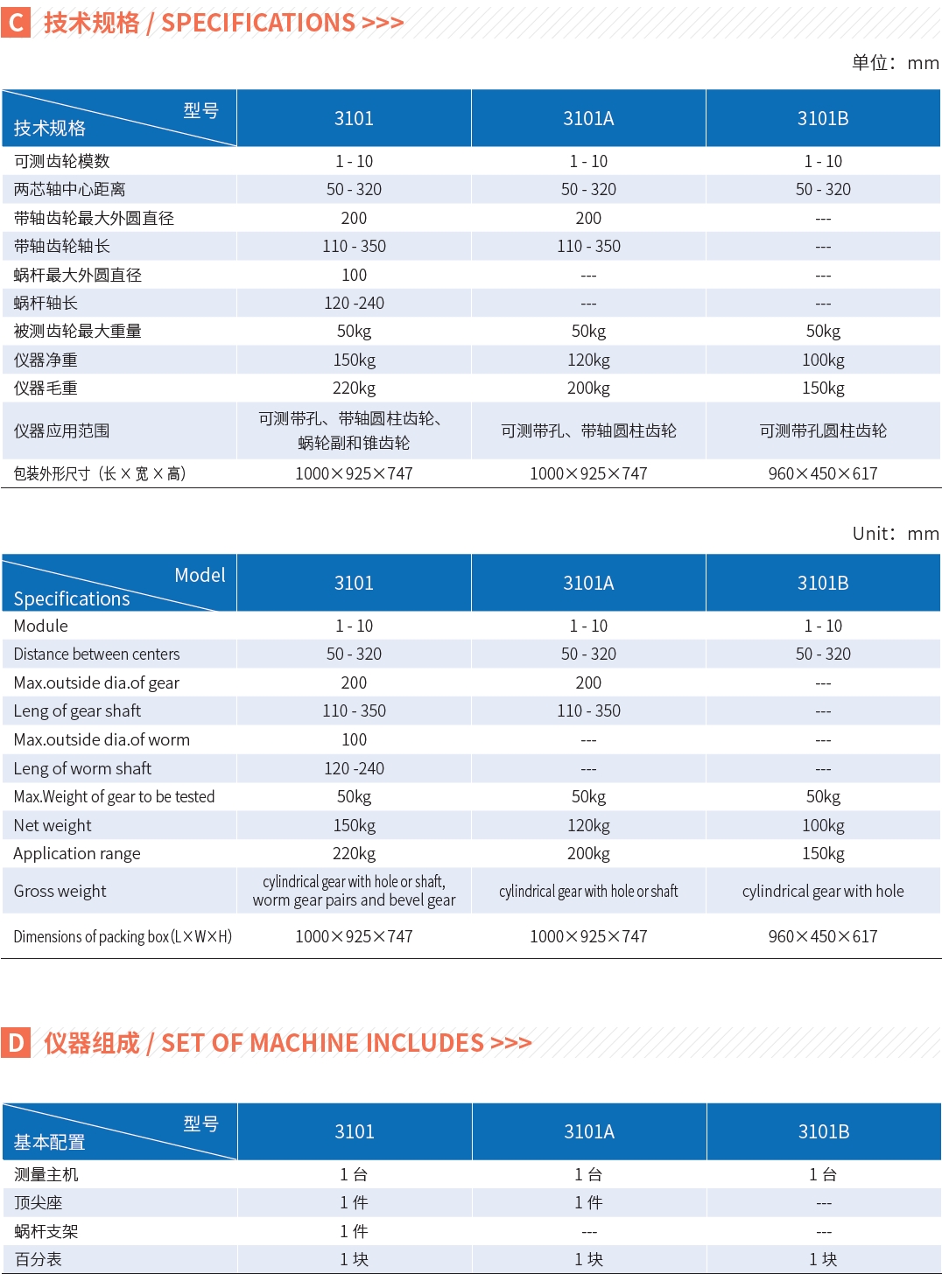

 技術指標   Technical indicators



規格/型號

3101

3101A

3101B

可測齒輪模數

1~10 mm

兩芯軸中心距離

50-320mm

帶軸齒輪最大外圓直徑

200mm

200mm

--

帶軸齒輪軸長

110-350mm

110-350mm

--

蝸桿最大外圓直徑

100mm

--

--

蝸桿軸長

120-240mm

--

--

被測齒輪最大重量

50kg

儀器凈重

150kg

120kg

100kg

儀器毛重

220kg

200kg

150kg

包裝外形尺寸(長×寬×高)

1120mm×960mm×887mm

1000mm×925mm×747mm

960mm×450mm×617mm

儀器應用范圍

可測帶孔、帶軸圓柱齒輪、蝸桿副和錐齒輪

可測帶孔、帶軸圓柱齒輪

可測帶孔圓柱齒輪

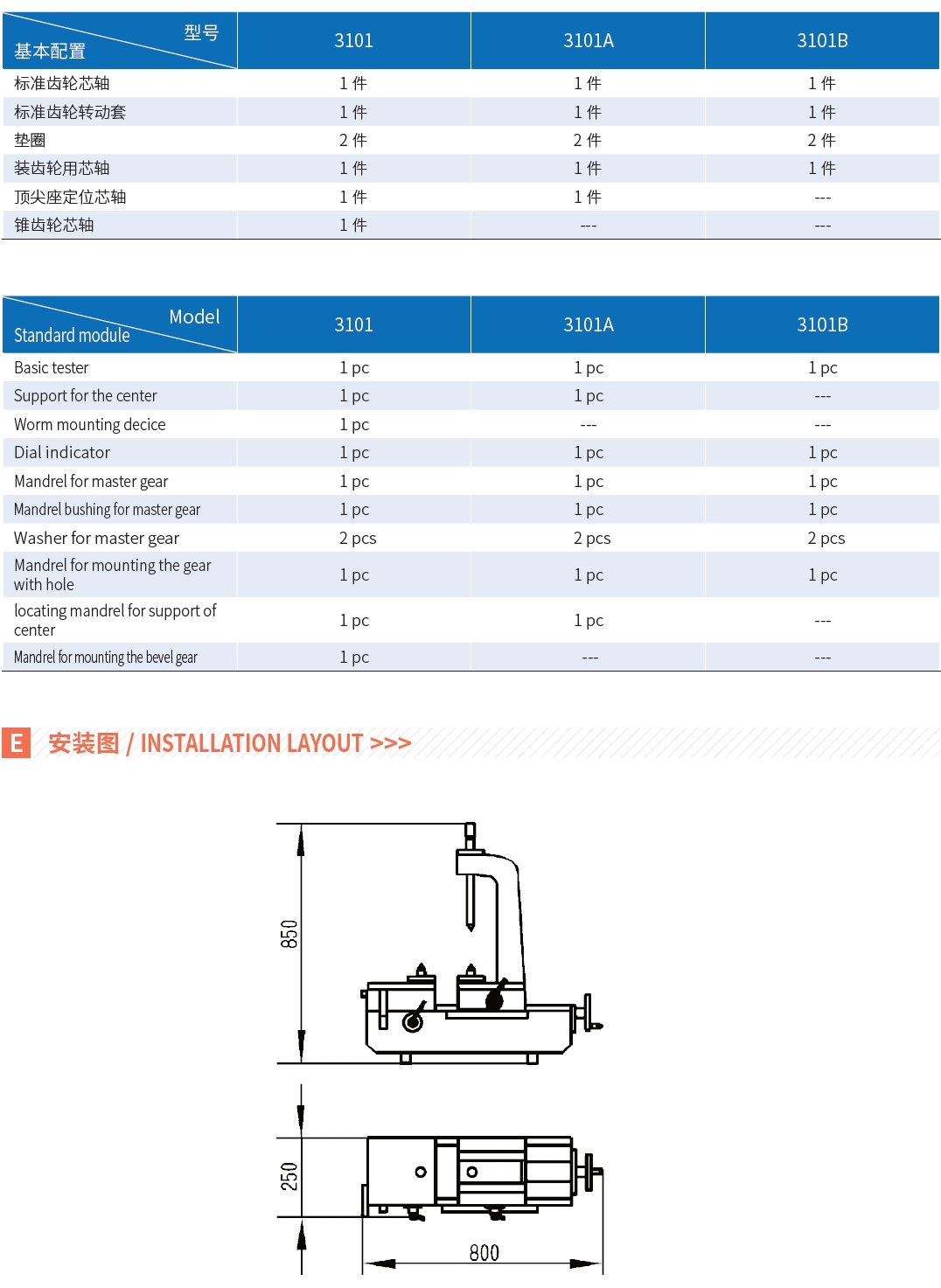

 標準配置   Standard configuration



規格/型號

3101

3101A

3101B

測量主機

1臺

1臺

1臺

頂尖座

1件

1件

--

蝸桿支架

1件

--

--

百分表

1塊

1塊

1塊

標準齒輪芯軸

1件

1件

1件

標準齒輪轉動套

1件

1件

1件

墊圈

2件

2件

2件

裝齒輪用芯軸

1件

1件

1件

頂尖座定位芯軸

1件

1件

--

錐齒輪芯軸

1件

--

--
