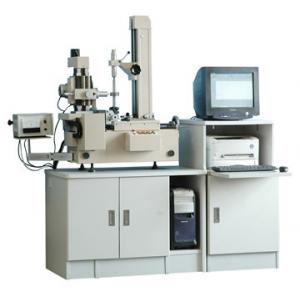

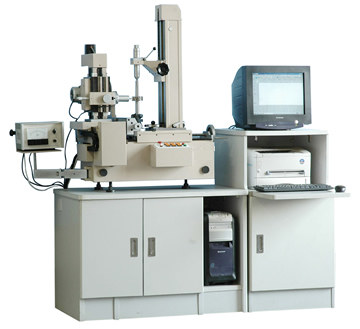

3203B型 齒廓螺旋線測量儀
產品簡介 Product introduction
本儀器用于測量圓柱齒輪的漸開線齒廓偏差和螺旋線偏差。是我公司最新設計的一種結構簡單、經濟實用的高精度齒輪量儀，特別適合于汽車、摩托車等中小規格齒輪的測量，該儀器可廣泛應用于工廠計量室或車間檢查站。
應用范圍 Applications
本機主要用于測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪；可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具；可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
性能特點 Performance characteristics
● 該儀器為臺式小型儀器，儀器體積小、重量輕、容易移動，它既保留了單盤式儀器傳動鏈短、精度高、性能穩定可靠、價格便宜和對環 境溫度要求不高的特點，又可測量螺旋線、可用測量齒廓的基圓盤，在工件一次裝卡的條件下完成齒廓和螺旋線的測量。基圓盤按用戶要求直徑訂做。
● 該儀器采用進口的高精度圓光柵編碼器進行螺旋角的定位調整，方便、可靠、精度高。
● 該儀器基圓盤與直尺的壓緊結構獨特、有創新，已獲得專利，可解決小基圓齒輪的測量。小基圓主軸按用戶要求直徑訂做。
● 具有測頭防撞功能，解決了意外碰撞造成測頭損壞的問題，該項技術也已獲得專利。
● 該儀器測量齒廓和螺旋線運動均采用機動測量，即對好測頭后按一下操作面板上的測量按鈕，儀器即可由微機控制自動完成測量運動。大大地減輕了操作人員的勞動強度，測量效率較高。
● 該儀器采用微機自動控制和偏差數據采集及偏差評值系統。可按國際新標準進行誤差分離，即齒廓、螺旋線總偏差、齒廓、螺旋線形狀偏差，齒廓、螺旋線斜率偏差。并可根據用戶的實際需要提供各種評值功能(如齒廓凸度Cα、輪齒的鼓度Cβ、“K”形圖公差帶評值、各種特殊公差帶要求的設計曲線評值)，測量結果(偏差曲線、數值)由顯示器顯示及打印機輸出測量結果報告單。
技術指標 Technical indicators
規格/型號 3203B 可測齒輪模數 0.5～10 mm 可測齒輪最大外徑 300 mm 上下頂尖距離 10～370 mm 測頭至下頂尖距離 10～190 mm 可測螺旋角范圍 0°～45° 齒輪基圓直徑 7～270mm 可測量最大齒寬 70mm 可測工件最大重量 25 kg 儀器凈重 370kg 儀器毛重 460kg 包裝外形尺寸(長×寬×高) 1100mm×1000mm×1237mm 微機箱包裝尺寸(長×寬×高) 1700mm×1350mm×1400mm
標準配置 Standard configuration
● 測量主機
● 微機
● 工作臺
● 打印機
● 錐度軸
● 短尖軸
● 長軸
● 標準芯桿
● 漸開線樣板
● 漸開線樣板用基圓盤
● 螺旋線樣板
● 螺旋線樣板用基圓盤
● 帶動器
● 外測頭
齒輪測量
螺旋線樣板測量
齒廓樣板測量
