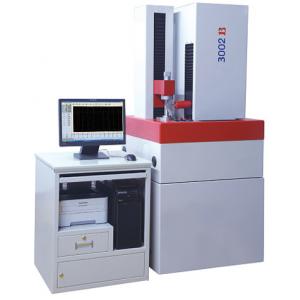

3002B型 小模數萬能齒輪測量機
prev zoom next
3002B型 小模數萬能齒輪測量機
經濟適用,小模數,汽配首選
  • 商品貨號:HCECS000158
  • 商品點擊數:4727
  • 用戶評價: comment rank 5
  • 咨詢熱線:021-20969529


商品描述:

商品屬性

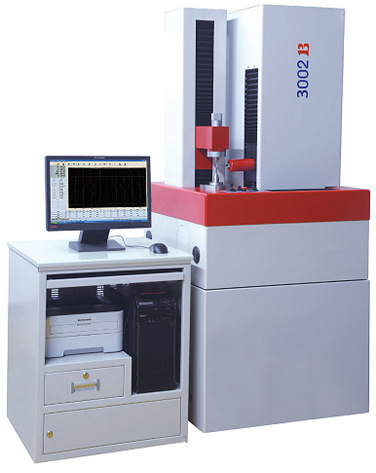

3002B型 小模數萬能齒輪測量機

3002B型 小模數萬能齒輪測量機




 產品簡介   Product introduction


3002B型小模數齒輪測量機是一種中、小模數齒輪測量儀,它主要用于測量漸開線圓柱齒輪的齒廓偏差、螺旋線偏差、齒距偏差、齒圈徑向跳動偏差。該測量機可廣泛應用于汽車、摩托車、電動工具等行業的中、小規格齒輪檢測領域,比較適合生產車間檢查站或計量室使用。


 應用范圍   Applications


本機主要用于測量各種形狀的直齒圓柱齒輪,斜齒圓柱齒輪;可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具;可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。


 性能特點   Performance characteristics


●  主機結構緊湊、測量精度高。測量主機采用四坐標測量系統,采用日本高性能交流伺服電機作為驅動元件,采用高精度光柵傳感器作為位置傳感器,形成全閉環反饋控制,提高了系統的測量精度。

●  軟件功能齊全,內容豐富。用戶可根據被測工件,選擇測量項目。圓柱齒輪測量結果按ISO 1328國際齒輪精度標準或DIN標準進行評值。對于特殊要求,還可以進行齒廓公差帶(K形圖)、齒廓凸度Cα、螺旋線公差帶(K形圖),齒向鼓度Cβ等項目的評定。

●  操作方便,測量過程自動完成。被測工件在一次裝卡過程中,由計算機控制自動完成測量過程,提高了測量效率。

●  控制面板直觀清晰,功能齊全。操作控制面板上的操縱桿和按鍵可以實現各運動部件的動作,而且各坐標軸的工作狀態均可由控制面板上的指示燈清晰顯示,非常直觀。

●  測頭具有一定的防撞功能。解決了在測量過程中意外碰撞造成電感損壞的問題。


 技術指標   Technical indicators



規格/型號3002B
可測齒輪模數(0.3)0.8~6 mm
可測齒輪最大外徑200 mm
上下頂尖距離20~400 mm
測頭至下頂尖距離15~260 mm
可測螺旋角范圍0°~45°
可測工件最大重量15 kg
儀器凈重1000kg
儀器毛重1400kg
主機尺寸(長×寬×高)760mm×760mm×1700mm
包裝外形尺寸(長×寬×高)1100mm×1200mm×1900mm
微機箱包裝尺寸(長×寬×高)1460mm×1060mm×957mm


 標準配置   Standard configuration


● 測量主機

● 微型計算機

● 打印機

● 帶動器

● 標準芯軸

● 測頭

● 漸開線樣板

● 螺旋線樣板
