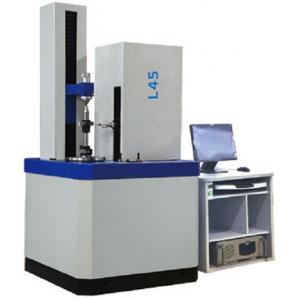

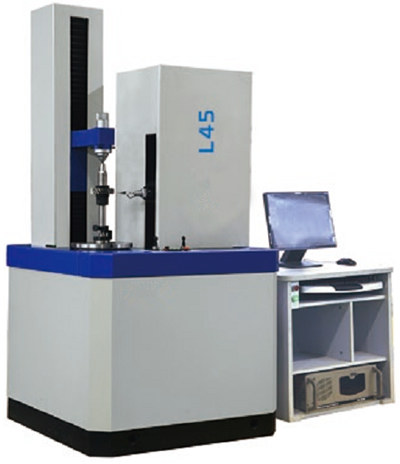

L30、L45型 齒輪測量中心
產品簡介 Product introduction
L30、L45型齒輪測量中心,基本配置軟件可以測量圓柱齒輪,可選測量軟件有:齒輪滾刀測量軟件、蝸輪滾刀測量軟件、剃齒刀測量軟件、插齒刀測量軟件、蝸桿測量軟件、蝸輪測量軟件、直錐齒輪測量軟件、斜錐齒輪測量軟件等,并可按照用戶要求擴展。
應用范圍 Applications

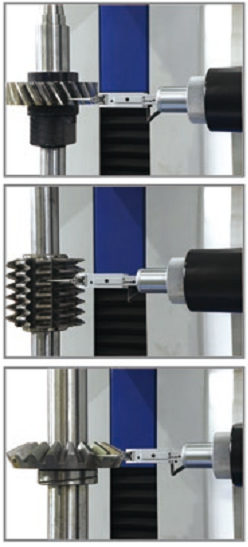

本機主要用于測量各種形狀的直齒圓柱齒輪,斜齒圓柱齒輪;可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具;可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
性能特點 Performance characteristics
■ 主機結構緊湊,測量精度高,示值穩定,外形美觀。測量主機采用四坐標測量系統;德國進口長、圓光柵傳感器;瑞士TESA高精度電感測頭(可根據客戶要求選配3D測頭);密珠滾動導軌。
■ CNC系統采用新型運動控制卡,DDR、DDL電機驅動的全閉環軌跡控制。
■ 軟件功能齊全、內容豐富,用戶可根據被測工件,選擇測量項目。圓柱齒輪測量結果可按GB10095-2008、DIN3926-1978、ISO1328、AGMA-2000-A88等多種評定標準進行自動評定;齒廓K形圖、齒廓凸度、螺旋線輪齒鼓度等項目的評定。
■ 軟件操作簡便,被測工件一次裝卡,由計算機控制自動完成測量,測量效率高;齒廓和螺旋線偏差可由用戶自由選齒測量;測量曲線評定范圍可由鼠標拖動;測量速度可由操作者在軟件中選擇。
■ 可由用戶選擇多種打印報表格式;測量參數修改時可以從新計算繪圖;測量中間數據可由用戶選擇存儲,用于分析;可視化參數輸入。
技術指標 Technical indicators
規格/型號 L30 L45 可測齒輪模數 1~15mm 1~15mm 可測齒輪最大外徑 300mm 450mm 上下頂尖距離 40~700mm 40~700mm 測頭至下頂尖距離 -10-390mm -10-390mm 可測螺旋角范圍 0 ~ 90° 0 ~ 90° 可測工件最大重量 300kg 300kg 儀器凈重 2000kg 2100kg 儀器毛重 2500kg 2600kg 主機尺寸(長×寬×高) 930mm×1060mm×2000mm 985mm×1010mm×2000mm 包裝外形尺寸(長×寬×高) 1100mm×1500mm×2160mm 1240mm×1340mm×2170mm 微機箱包裝尺寸(長×寬×高) 1300mm×1000mm×1100mm 1300mm×1000mm×1170mm
標準配置 Standard configuration
● 測量主機
● 微型計算機
● 微機內控桌
● 打印機
● 球測頭
● 帶動器
● 測桿
● 標準芯軸
● 打印紙
選配附件 Optional accessories
● 漸開線、螺旋線樣板
● 高精度標準齒輪
● 可漲芯軸
● 穩壓電源
