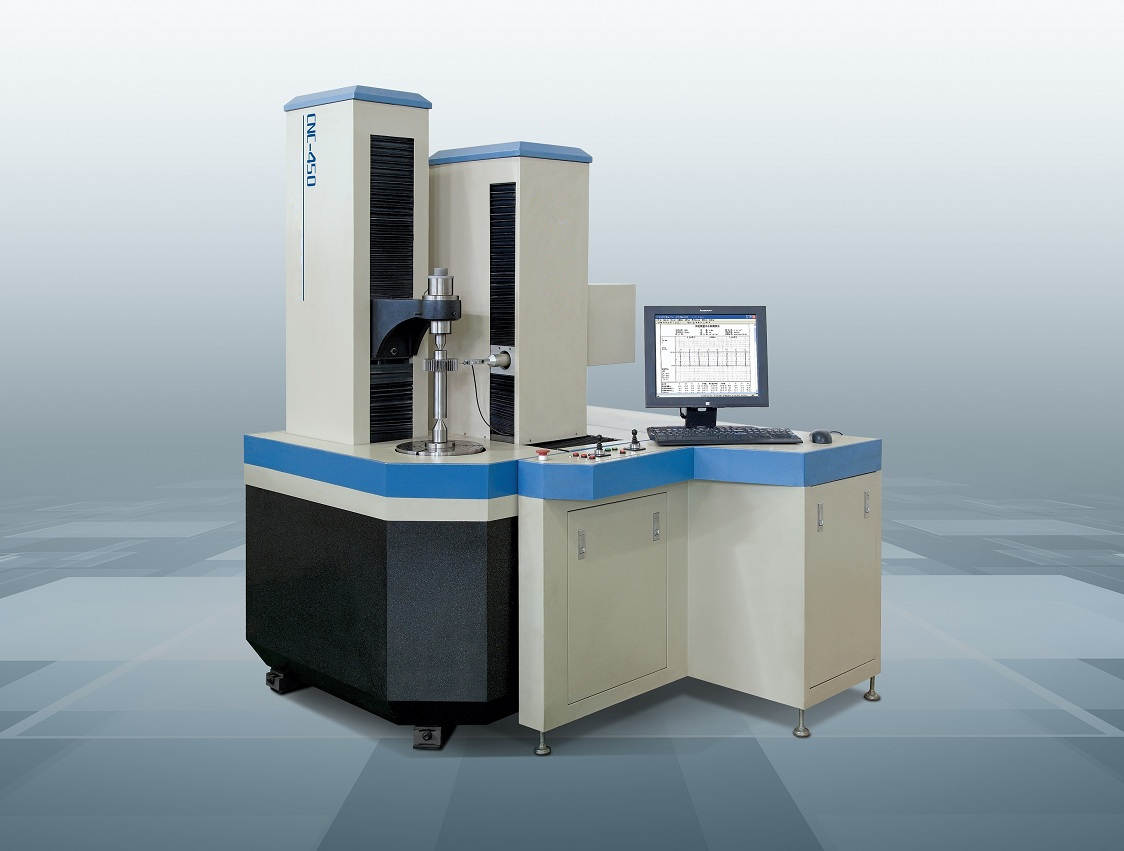

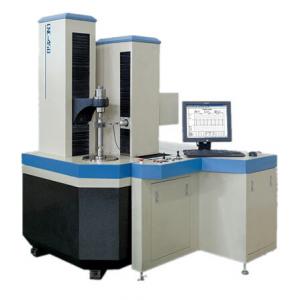

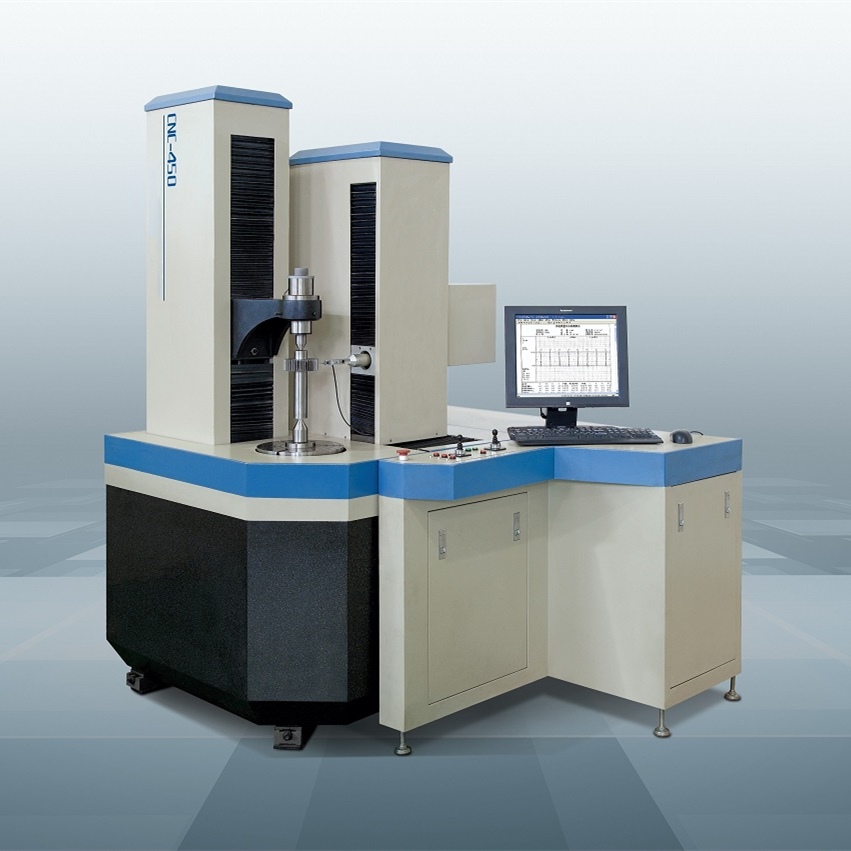

CNC450型 齒輪測量中心
產品簡介 Product introduction
齒輪測量中心器材就是可以測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪的器材。測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具。還可以測量蝸輪、蝸桿直齒錐齒輪、斜齒錐齒輪、凸輪等工件。可廣泛應用于汽車、機床工具、儀器儀表、航空、航天、國防工業等科研部門及工廠計量室。
本測量中心是集天然花崗巖基座，高精度氣浮主軸，封閉式氣浮立柱，空氣過濾系統結合高精度的密珠直線運動結構的導軌，DDR精密電機驅動，數字式測微測量傳感測頭，高精度光柵，全閉環數字控制，全新設計的Windows平臺的齒輪測量誤差評值軟件等新技術于一身的高性能齒輪量儀。
本機以國際通用的四軸齒輪測量技術，最大限度滿足齒輪廠商檢測的需求，本系統采用全自動測量循環，將高速度、高精度結合，操作簡單，便捷。 主要用于漸開線圓柱齒輪、漸開線齒輪滾刀、漸開線插齒刀、漸開線剃齒刀、齒輪刀具（滾刀，剃齒刀，插齒刀等）的測量，并可根據用戶的需求，進行功能的擴展。具有高精度、自動、快速、全面檢測等特點，是符合齒輪量儀發展方向的新一代齒輪精密量儀。
應用范圍 Applications
本機主要用于測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪；可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具；可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
性能特點 Performance characteristics
1、整機采用封閉框架立式結構，結構緊湊。鋼構架支架配以花崗巖基座，有效隔離振動，保證儀器高精度。
2、采用國際通用的四坐標測量系統，三個直線坐標軸和一個回轉坐標軸。其中兩個直線坐標軸采用高精度封閉式氣浮導軌移動（專利技術），另一直線導軌采用高精度密珠結構導軌移動。回轉主軸采用高精度氣浮主軸，其機械結構精度高，壽命長，精度保持長久。
3、回轉主軸采用了先進的DDR電機驅動技術，能提供大扭矩、大慣量的平穩運動，且動態相應能力強，為大齒輪測量提供保證。
4、采用專用的數字式測微測量傳感器測頭，具有測量精度高、量程大、線性誤差小、測桿更換方便、測力自動換向和誤操作保護等特點。
5、本機基準定位光柵全部采用德國海德漢進口光柵、定位準確。
6、本機各運動軸電機驅動采用全數字交流伺服單元和DDR驅動單元，配以專用微機數控系統，與坐標軸的高精度光柵配合，達到儀器坐標軸的全閉環動態位置控制和測量位置全量數據采集，先進的電控系統與高精度光柵配合，達到儀器坐標軸全閉環動態位置控制，全自動完成齒輪測量，測量效率高。
7、強大的專用齒輪測量軟件，測量參數眾多，應用范圍廣，人機交互性好，操作簡便。
技術指標 Technical indicators
| 規格/型號 | CNC450
|
| 各線性軸 | ±0.5μm |
| θ旋轉軸 | ±1″ |
| 電感傳感器分辨率 | 0.1μm |
| 環境溫度 | 20℃±2℃ |
| 模數 | 1-15mm |
| 螺旋角 | 0-90° |
| Z軸行程 | 300mm（垂直方向上下） |
| T軸行程 | ±150mm |
| R軸行程 | 200mm |
| 上下頂尖間距 | 最小40mm，最大600mm |
| 被測工件最大外徑 | Φ450mm |
| 最大承載 | 260kg |
| 儀器綜合精度 |
|
| 齒形齒向 | 漸開螺旋面基準樣板（由國家計量院精度傳遞）全長測量 |
| 齒形示值誤差：2 um | 示值穩定性(五次重復精度)：1 um |
| 齒向示值誤差：2 um | 示值穩定性(五次重復精度)：1 um |
| 齒 距 | 標準齒輪：齒距示值穩定性(五次重復精度)：1 um |
