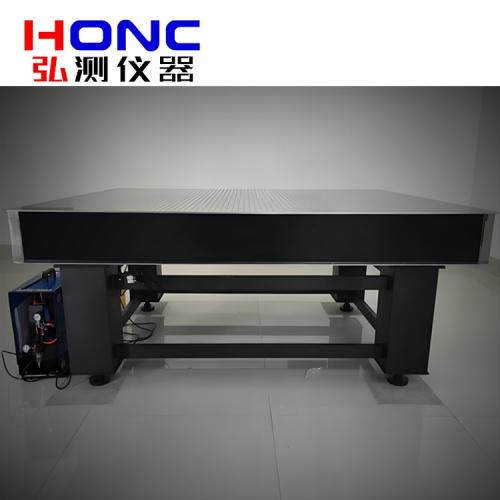

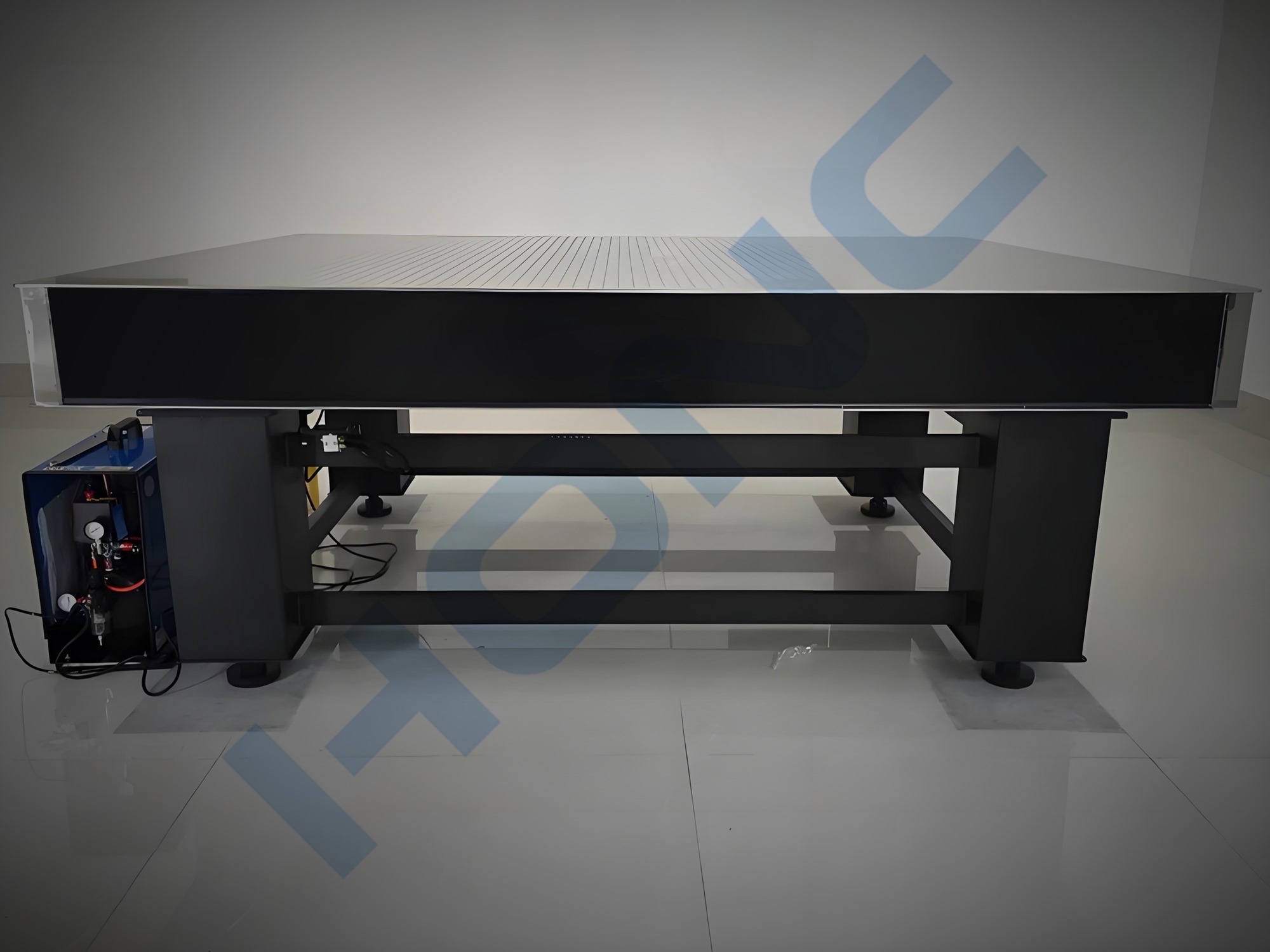

高精度精密氣浮隔振光學平臺
產品簡介 Product introduction
高精度精密氣浮隔振光學平臺，能夠滿足精密負載對振動隔離需求，且面向大多數設備儀器提供通用化隔振解決方案，改善振動環境，以發揮設備儀器的更佳效能。適合于顯微鏡、光路測試、光學測量、激光干涉、激光掃描、光譜全息實驗等領域應用。
性能特點 Performance characteristics
優異的隔振性能：內置精密空氣彈簧隔振系統，具備優秀的固有頻率，對多個方向的振動特別是垂直方向有著良好衰減效果，避免外界振動干擾設備儀器精度，提高儀器設備使用精度和使用效率。
自動調節水平功能：放置負載的位置發生變化，平臺迅速通過高精度閥門自動調整空氣彈簧內部的氣壓，自動保持水平。標配優質超靜音壓縮機。
臺板采用蜂窩芯夾板結構,具有重量輕、高剛度、高阻尼等優點，上面板為1cr17優質高導磁不銹鋼，經精密研磨處理，平面度高，回旋打磨工藝清除毛邊，達到無反射、亞光效果，面板具有M6螺孔陣列，易于固定光學元件。
隔振支撐為優質鋼管焊接而成，整體堅固可靠。
工作壓力為0.35～0.6Mpa，標準配置調壓過濾閥將保證空氣彈簧的長期有效工作，用戶只需要將氣管連接進氣口，就能使裝置正常發揮隔振功能，氣源可通過小型空氣壓縮機或氮?dú)馄抗┙o，便于在安靜場合使用。
采用半膜片式空氣彈簧，隔振性能好，固有頻率通常小于1.5HZ~3HZ，性價比非常高的科研級氣浮隔振光學平臺。
自動平衡：自動充氣，自動平衡，響應時間短，平衡速度快。
固有頻率：＜1.5HZ~3HZ，同負載和實際使用情況相關。
重復定位精度：±0.05mm。
靜音氣泵：排氣量：20L/MIN；排氣壓力；0.7MPA；電壓頻率：220V50HZ；運行噪聲：40DB。
表面粗糙度：表面粗糙度為0.8MM。
臺面結構：三層夾心式蜂窩結構。
上臺面：5~6mm430高導磁不銹鋼，表面做密迪紋亞光處理（避免臺面反光）。
臺面內部支撐：鋼制蜂窩狀支撐結構，焊接工藝，強度高。
下底面：4~6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理。
側板：內層碳鋼板，外層為黑色鋁塑板，美觀實用，四角用不銹鋼板包角。
平面度：0.02~0.05mm\600mmX600，高于國外同類產品。
臺面孔距/孔徑：孔距：25mmX25mm孔徑：M6國標公制螺紋。
臺面厚度/重量：200mm厚度臺面/臺面重量225公斤。
氣浮支撐：半膜片式空氣彈簧，支撐腿內部還有二級氣室，進一步提升隔振性能，整體焊接式四或六支撐結構（3米為六支撐），具有更好的剛性和穩定性，支架帶上下兩套高度（水平）調整機構，臺面加支架總高度800mm，上下可調25mm。
應用范圍 Applications
氣浮隔振光學平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中。
技術指標 Technical indicators
高精度精密氣浮隔振光學平臺 |
平面度 | ≤ 0.05mm/m2 |
表面粗糙度 | ≤ 0.8μm |
固有頻率 | X方向：1.2Hz～2.0Hz；Y方向：1.2Hz～2.0Hz |
減震效率 | X方向＜10Hz時：90%～96%；Y方向＜10Hz時：88%～93%； |
X方向＜10Hz時：90%～96%；Y方向＜10Hz時：88%～93%； |
振幅 | ≤ 1.2μm |
荷載能力 | 800kg/m2 |
重復定位精度 | ±0.05m |
臺面孔距 | 25mm X 25mm |
臺面孔徑 | M6國標公制螺紋 |
產品型號 | 規格尺寸 | 臺面厚度 | 臺面重量 | 支撐腿數量 |
QF-05-05-08 | 500*500*800 | 50 | 30 | 4 |
QF-06-06-08 | 600*600*800 | 50 | 43 | 4 |
QF-09-06-08 | 900*600*800 | 50 | 65 | 4 |
QF-12-06-08 | 1200*600*800 | 50(100) | 86 | 4 |
QF-12-08-08 | 1200*800*800 | 50(100) | 115 | 4 |
QF-12-09-08 | 1200*900*800 | 50(100) | 130 | 4 |
QF-15-09-08 | 1500*900*800 | 200 | 202 | 4 |
QF-15-10-08 | 1500*1000*800 | 200 | 225 | 4 |
QF-15-12-08 | 1500*1200*800 | 200 | 270 | 4 |
QF-18-12-08 | 1800*1200*800 | 200 | 325 | 4 |
QF-18-15-08 | 1800*1500*800 | 200 | 405 | 4 |
QF-20-12-08 | 2000*1200*800 | 200 | 360 | 4 |
QF-24-12-08 | 2400*1200*800 | 200 | 430 | 4 |
QF-24-15-08 | 2400*1500*800 | 200 | 540 | 4 |
QF-30-15-08 | 3000*1500*800 | 250 | 760 | 6 |
各種尺寸，異形平臺均可定制 |
80寬度的支架【小承重、低負載】
120寬度的支架【中承重、中負載】
200寬度的支架【大承重、高負載】
