HLZ200-1000F型 離軸反射式平行光管
(口徑:φ200mm、焦距:1000mm)
新款外觀
舊款外觀
產品簡介 Product introduction
HLZ200-1000F型 離軸反射式平行光管(Φ200mm),是系統經過嚴格調校的高精度平行光管。主要用于光學儀器成像檢測、多光軸多波段光學系統調校的光學儀器。該儀器具有測量孔徑大、光譜范圍寬等優點;可用于光學儀器成像檢測、多光軸多波段光學系統調校;本系列平行光管主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校;平行光管配以不同的目標分劃板,可廣泛用于光學儀器幾何參數(焦距、相對孔徑等)、成像質量(星點檢驗、目視分辨率檢驗)等參數測量;配以黑體面源可實現紅外成像質量檢測及光軸調校;配以激光光源可以擴束大口徑平行光。配備其它附件也可進行光學系統的其它參數測量。
離軸平行光管是一種用于物理學、自然科學相關工程與技術領域的物理性能測試儀器,主要是用來產生平行光束的光學儀器;是裝校調整光學儀器的重要工具,還可以用于測定透鏡組的焦距,鑒別率,及光學系統成像質量等。

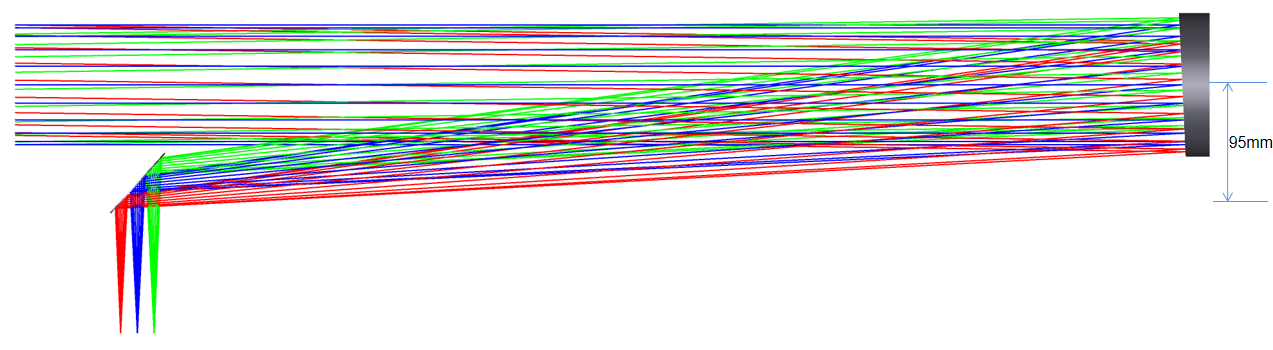

新款產品光路圖

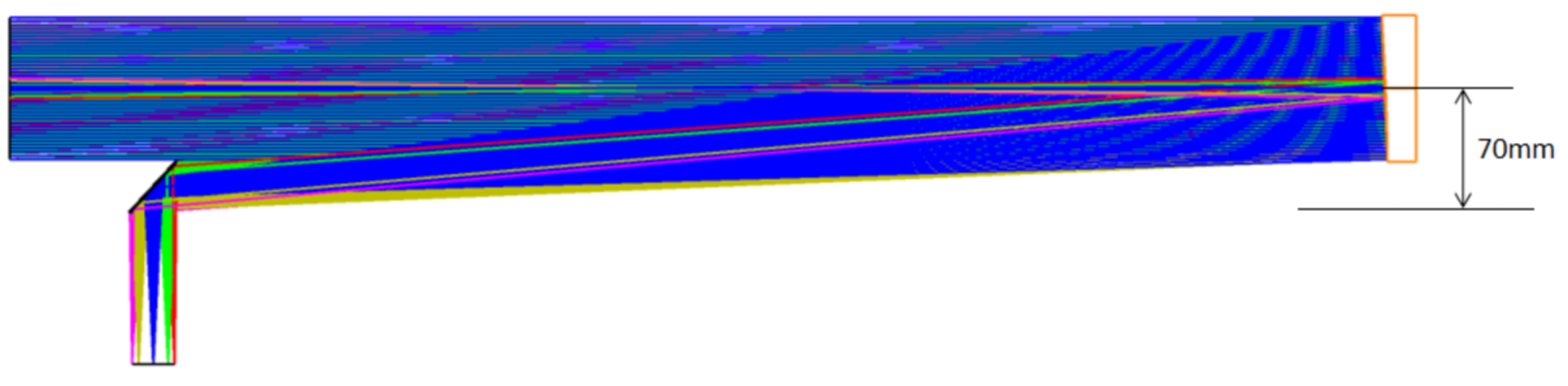

舊款產品光路圖
反射率曲線圖
技術指標 Technical indicators
1、焦距:1000mm;
2、有效孔徑:Φ200mm;
3、系統波像差:RMS優于1/15λ@632.8;
4、平行性:優于5″;
5、反射率:≥85%;
6、主鏡材質:石英玻璃【可選配K9光學玻璃/微晶玻璃】;
7、膜層:鋁+硅保護【可選配金/銀/介質+硅保護】;
8、視場:1.6°;
標準配置 Standard configuration
名稱
數量
單位
詳細信息
離軸反射式平行光管
1
套
HLZ200-1000F型
帶框毛玻璃
1
件
帶框?yàn)V光片
3
件
綠色、橙色、中性各1件
光源組件
1
套
KGY-225型;12V20W鹵素光源
帶框分劃板
(適用于可見光波段)
12
件
帶框十字分劃板1件;
分辨率板(1#-5#)各1件;
玻羅板1件;
星點板(0.1/0.2/0.01/0.02/0.05)各1件;
電動旋轉式靶板
1
套
可選配置(定制)
金屬針孔板
1
件
可選配置(定制)
金屬十字分劃板
1
件
可選配置(定制)
金屬四桿靶
1
件
可選配置(定制)
黑體
1
件
可選配置(定制)
光學平臺
1
臺
選 配

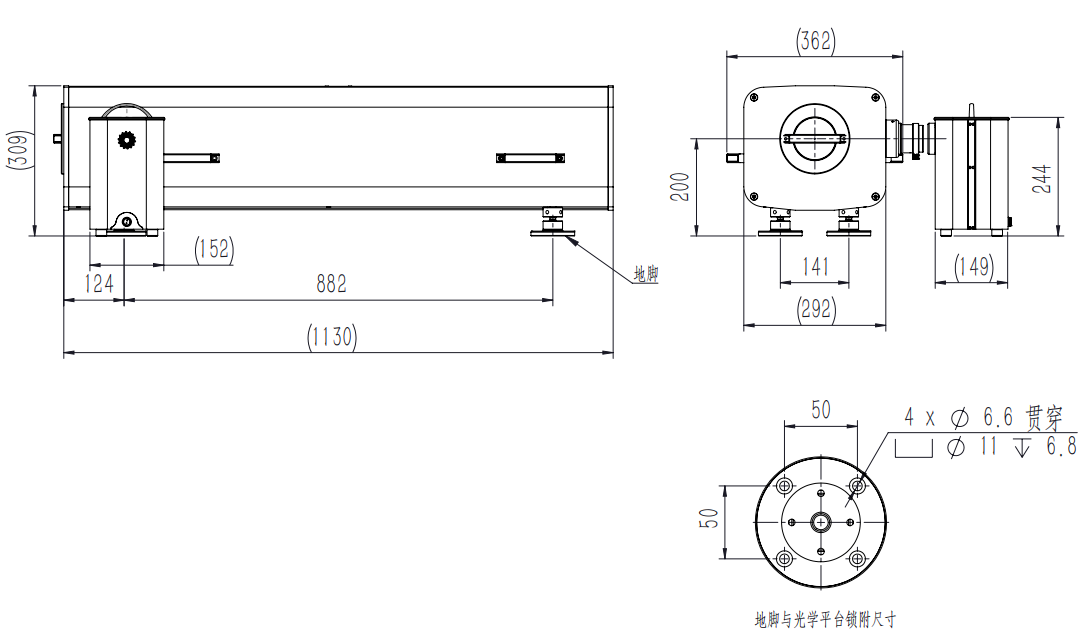

新款產品外形尺寸圖
舊款產品外形尺寸圖
