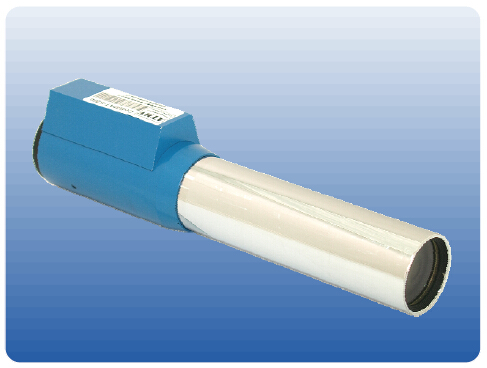

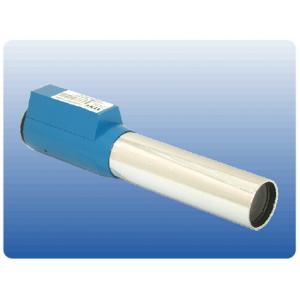

HColliMAT型 電子自準直平行光管
產品簡介 Product introduction
HColliMAT系列電子自準直平行光管結合了我公司電子目鏡技術、高分辨率圖像傳感技術和嵌入式數字圖像處理技術，可同時對兩個方向的角度進行測量，提供最高0.3角秒的測量精度。
HColliMAT由電子讀數頭和物鏡管構成。運行于顯示控制器的測量軟件可顯示電子目鏡及測量數據，并可將數據保存為Excel兼容格式；系列產品采用了小型化設計技術，為用戶提供了高性價比的角度測量檢測方案。

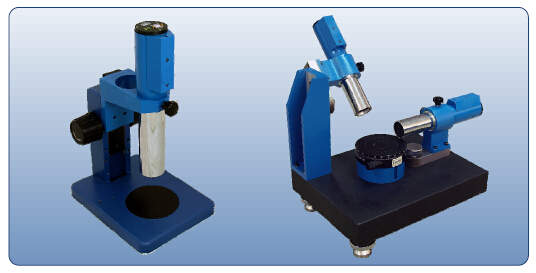

用戶可通過選配其它測量配附件及測量軟件完成各種光學測量應用，是光學加工、計量實驗室等傳統光學自準直儀的理想替代產品。
應用范圍 Applications
本機適合于要求高測量精度的應用場合，如航空航天、高精度光學系統裝配等，同時也是各省市計量機構、高等院校和科研院所作為基準角度參考器具的理想選擇。
應用領域 Application fields
1、實驗室基準角度器具;
2、精密旋轉臺檢測;
3、航空航天;
4、光學產品裝配及調整;
5、精密機械安裝定位;
6、計量機構;
8、物理及光學實驗室;
性能特點 Performance characteristics
■ 最高0.3角秒中心測角精度；
■ XY雙軸同時測量；
■ 電子目鏡技術；
■ 高分辨率圖像傳感器；
■ 長壽命LED光源；
■ 全數字信號處理；
■ 即插即用USB接口；
■ 小型化設計；
■ 豐富的測量配附件；
軟件功能：
■ 數據格式兼容Excel軟件；
■ 光學棱鏡測量軟件；
■ 相對測角軟件；
■ 定制測量軟件；
技術指標 Technical indicators
規格型號 HColliMAT S200 HColliMAT B300 HColliMAT S300 物鏡焦距 200mm 300mm 物鏡口徑 35mm 45mm 光源類型 大功率半導體光源LED Light Source (中心波長λ=630nm) 探測器 高分辨率圖像傳感器 目鏡 電子目鏡或實時影像 測量頻響 7.5Hz TYP. 接口 USB 2.0 High Speed Interface 最大讀數視場 1600" (arc sec. 角秒) 1200" (arc sec. 角秒) 分辨率 0.1" (arc sec. 角秒) 精度(Accuracy)：±100" (arc sec. 角秒) ±0.5" (arc sec. 角秒) ±0.3" (arc sec. 角秒) 精度(Accuracy)：±600" (arc sec. 角秒) ±1" (arc sec. 角秒) ±0.5" (arc sec. 角秒) 重復性 0.25" (arc sec. 角秒) 0.15" (arc sec. 角秒) 尺寸 275mm (L)×64mm (W)×95mm (H) 375mm (L)×64mm (W)×95mm (H) 重量 1.5KG
標準配置 Standard configuration
1、主機
2、電源
3、隨機文件
