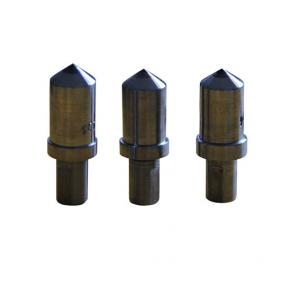

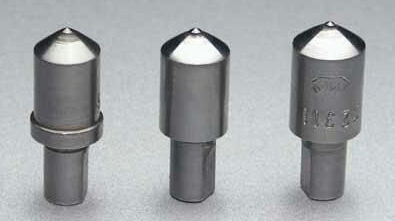

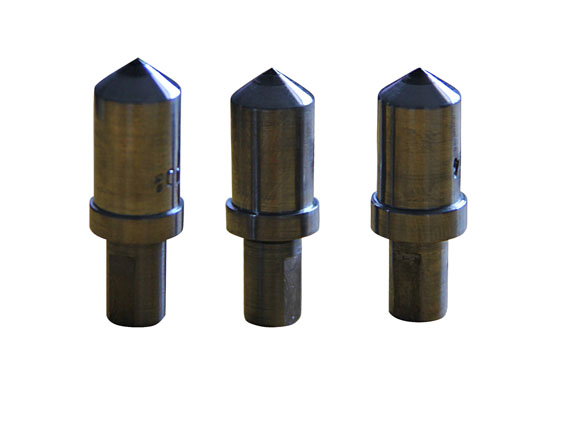

金剛石洛氏壓頭
產品簡介 Product introduction
金剛石洛氏壓頭是將一粒規定重量的優質的天然金剛石，研磨成有一定技術要求的標準幾何形狀，鑲嵌入圓錐或正四棱錐頂部，命名為“金剛石洛氏壓頭”或“硬度計壓頭”。
應用領域 Application fields
它用于計量部門的標準硬度計和對金屬或其它硬質材料硬度的鑒定。
它是硬度計主荷壓頭重要部分，可用在PHR-2系列便攜式硬度計、TH-300凸鼻全洛氏系列硬度計、HR-150常規洛氏系列硬度計、HR-150歐洲系列帶保護套洛氏硬度計、HR-150歐洲系列雙洛氏硬度計上，可對模具鋼材熱處理硬度及表面處理層硬度進行檢測。（適用于洛氏A、C、D和N標尺）
工作原理 Working principle
洛氏硬度是以頂角為120°的金剛石圓錐體或直徑為Φ1.588㎜的淬火鋼球作壓頭，以規定的試驗力使其壓入試樣表面。試驗時，先加初試驗力，然后加主試驗力。壓入試樣表面之后卸除主試驗力，在保留初試驗力的情況下，根據試樣表面壓痕深度，確定被測金屬材料的洛氏硬度值。
性能特點 Performance characteristics
■ 純天然一級鉆石壓頭；
■ 一級精度，精度符合JJG334-93；
■ 焊接工藝先進，堅實耐用；
■ 測量準確，穩定性高；
■ 壓頭柄為高品質不銹鋼，外觀精美；
技術指標 Technical indicators
| 名稱 | 型號 | 規格 | 適配硬度計 |
| 金剛石洛氏壓頭 | HRC-1 | 120?*R0.2*Φ7*12*M4（外螺紋） | PHR-2系列便攜式硬度計 |
| 金剛石洛氏壓頭 | HRC-2 | 120?*R0.2*Φ10*25*Φ6.35*M4（內螺紋） | TH-300凸鼻全洛氏系列硬度計 |
| 金剛石洛氏壓頭 | HRC-3 | 120?*R0.2*Φ10*26*Φ6.35 | HR-150系列常規洛氏系列硬度計 |
| 金剛石洛氏壓頭 | HRC-5 | 120?*R0.2*Φ6*29*Φ6.35 | HR-150歐洲系列帶保護套洛氏硬度計 |
| 金剛石洛氏壓頭 | HRC-7 | 120?*R0.2*Φ10*27*Φ6.35 | HR-150歐洲系列雙洛氏硬度計 |
| 金剛石洛氏壓頭 | HRC-8 | 120?*R0.2*Φ10*27*Φ6.35 | HR-150歐洲系列雙洛氏硬度計 |
金剛石洛氏壓頭(HRC-1～HRC-15)：
HRC-1～HRC-15 共15個規格。常用規格HRC-3；HRC-2
本公司生產的天然金剛石洛氏壓頭，采用高品質天然金剛石原料，精密制造，示值準確。規格有：HRC-1～HRC-15等15個規格．適用于國內外生產的各種品牌和型號的洛氏硬度計以及測試深孔硬度等特殊需求．
具體型號規格：
① HRC-1：Φ6.35×27×R0.2×120°
② HRC-2：Φ6.35×25×R0.2×120°（常用規格）
③ HRC-3：Φ6.35×26×R0.2×120°（常用規格）
④ HRC-4：Φ6.35×48×R0.2×120°
⑤ HRC-5：Φ6.35×48×R0.2×120°
⑥ HRC-6：Φ6.35×29×0.2×120°（螺紋口）
⑦ HRC-7：Φ9×29×R0.2×120°
⑧ HRC-8：Φ6.35×30×R0.2×120°
⑨ HRC-9：Φ4×22×R0.1×90°
⑩ HRC-10：Φ6.35×76×R0.2×120°
? HRC-11：Φ6.35×76×R0.2×120°
? HRC-12：Φ8×19×R0.2×120°
? HRC-13：Φ7×50×R0.2×120°
? HRC-14：Φ3.5×14.5×R0.2×120°
? HRC-15：Φ3.5 ×13×R0.2×120°
硬度計金鋼石壓頭分類：
1、 標準壓頭按照國家檢定規程規定的，用于檢定標準硬度塊的壓頭；
2、 工作壓頭按照國家檢定規程規定的，用于測定試件或試樣硬度值的壓頭；
3、 硬度合金球壓頭以碳化鎢為主要成分，具有一定直徑的球形壓頭；
4、 球壓頭由規定直徑的鋼球和壓頭體組成的壓頭；
5、 布氏硬度計壓頭直徑為10、5、25、1mm 的鋼球或硬質合金球壓頭;
6、 洛氏硬度計圓錐壓頭圓錐角為120度 ，頂端球面半徑為0.2mm 的金剛石圓錐壓頭。（適用于A、C、D 和N 標尺）；
7、 洛氏硬度計球壓頭直徑為1.588mm（適用于B、F、G 和J 標尺）、3.175mm（適用于E、H 和K 標尺）、6.35mm（適用于L 和M 標尺）、12.7mm（適用于R 標尺）的鋼球壓頭；
8、 維氏硬度計棱錐壓頭兩相對面夾角為136度的金剛石或工業寶石等，制成的正四棱錐壓頭；
9、 努氏硬度棱錐壓頭相對棱夾角分別為172度30分和130度 的金剛石四棱錐壓頭；
10、橫刃棱錐壓頭兩相對面的交線；
11、肖氏硬度計壓頭（shore hardness indenter） 對稱沖頭。頂端球面半徑為1.0mm 的金剛石壓頭；
12、壓針邵氏、韋氏、巴氏、國際橡膠等硬度計的壓頭。
13、邵氏A硬度計 壓針圓錐角為35度的截頭圓錐體，其頂端平面直徑為0.79mm ；
14、邵氏D硬度計壓針圓錐角為30度，頂端球面半徑為0.1mm 的圓錐壓針；
15、韋氏硬度計壓針圓錐角為60度的截頭圓錐體，其頂端平面直徑為0.4mm 。該壓針適用于鋁及鋁合金。頂端平面直徑為0.4mm 的圓柱體壓針，該壓針適用于軟鋼及硬鋁；
16、巴氏硬度計壓針圓錐角為26度的截頭圓錐體，其頂端平面直徑為0.157mm 的壓針；
17、微型橡膠國際硬度壓針直徑為0.395mm 的鋼球壓針；
18、沖頭在肖氏和里氏等硬度計中，用來沖擊試件的部件；
19、里氏硬度計沖頭又稱沖擊體，由碳化鎢和金剛石制成。除E 型沖頭由金剛石制成，其他形式均由碳化鎢制成。有D、DC、D+15 、G、E、C 型六種，G 型球直設為5mm，其他型式球頭直徑為3mm。
洛氏金剛石壓頭好壞判別方法：
1、目測法：首先目測觀察洛氏金剛石壓頭金剛石部分是否已經有明顯裂痕，如果是測說明洛氏金剛石壓頭損壞；
2、用指甲測試法：用指甲表面輕輕頂住洛氏金剛石壓頭頂角來回磨擦幾次，如果指甲表面無深的劃花就說明洛氏金剛石壓頭是好的，反之為損壞；
3、用儀器放大觀察法：采用光學投影儀或影像測量?jī)x、工具顯微鏡把洛氏金剛石壓頭頂角放大10倍或20倍，觀察洛氏金剛石壓頭頂角處是否還是一個完整的120度頂角，如果洛氏金剛石壓頭頂角崩裂或磨鈍成圓弧角，就說明洛氏金剛石壓頭已經損壞，需要更換。
▲ 用上面三種方法判別出洛氏金剛石壓頭是好的話，就說明硬度計內部存在問題，需要送廠維修或請專業人員來修。
