XGJ-3000HA型 光具座

 產品簡介   Product introduction

---

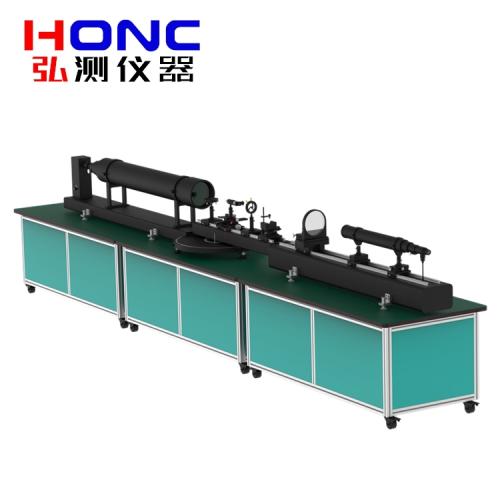

XGJ-3000HA型 光具座，是一種通用性強、用途廣的光學測試儀器，它主要用于照相物鏡、望遠物鏡及系統的光學基本量的測量及象質的評定。儀器帶有多種附件，適宜于光學儀器的生產、科研和教學中使用。

XGJ-3000HA型 光具座，是一種像質優良，附件眾多，使用方便，用途廣泛的綜合性光學測量儀器，主要用于各種光學零件、部件及光學系統的像質研究及光學基本量的測定，儀器配有各種附件，能作以下幾個方面的測量。

(1)、用自準前置鏡可測量平面平板玻璃的平行差以及棱鏡的光學平行差及雙像差。

(2)、用玻羅法測定物鏡的焦距，也可直接測量截距，用可調前置鏡法可確定棱鏡、平面鏡及其組合系統的最小焦距。

(3)、借助其他儀器(如視度管、倍率計等）可對望遠系統的視度、視差、放大率、出瞳直徑和出瞳距離等參數的測量。

(4)、用分辨率板法可對物鏡、棱鏡及其組合系統的分辨能力進行檢測。

(5)、用星點法可檢測透鏡、棱鏡及其組合系統的成像質量。

 技術指標   Technical indicators

---

●  平行光管【F-3000H】

1、焦       距：3000mm；

2、有效孔徑：Φ300mm；

3、視      場：≥0.7°；

4、分  辨 率：≤0.43"；

5、平 行  性：≤10″；

6、鏡管外徑：Φ356mm；

7、照明燈泡：12V/30W鹵素光源；

8、工作波段：380-780nm；

●  光源組件【KGY-306】

1、輸入電壓：220V；

2、輸出電壓：12V；

3、輸出功率：30W；

●  測量顯微鏡【CXJ-1】

1、目鏡放大率 5×  10×  15×；

2、物鏡放大率 0.2×/0.5×/1×/4×/10×/40×；

3、軸向測量范圍：100mm；標尺格值：1mm；數顯尺示值：0.01mm；

4、橫向機構范圍：±100mm；標尺格值：1mm；游標示值：0.1mm；

5、顯微鏡升降范圍：±5mm；

6、顯微鏡水平轉動范圍：≥180°；

7、測微鼓輪分度值：0.01mm；

8、目鏡測量范圍：0-8mm；

9、線視場：10mm；

10、測微精度 ＜0.01mm；

11、目鏡接筒外徑：φ23.2mm；

12、分劃面離目鏡管端面 12mm；

●  讀數顯微鏡【DXJ-1】

1、目鏡放大率：10x、15x；

2、物鏡放大率：1×/4×/10×；

3、測微目鏡分劃格值：0.01mm；

4、目鏡分劃格值范圍：0-8mm；

5、縱向移動游標格植：0.1mm；

6、橫向移動游標格值：1mm；

7、橫向移動游標分化格值：0.1mm；

8、橫向移動范圍： 50mm；

9、縱向移動范圍：50mm；

10、高低升降范圍： 10mm；

●  讀數顯微鏡附件

10倍目鏡、15倍測微目鏡、1倍物鏡、4倍物鏡、10倍物鏡；

●  V型支架【VZJ-1】

1、升降范圍：60～120 mm；

2、裝卡尺寸：Φ50～Φ100mm；

3、中  心  高：225mm；

4、旋轉角度：±6°；

●  可調平臺【KTP-1】

1、載物臺直徑：Φ110mm；

2、中心高： 208.5mm；

3、升降可調：±6.5mm；

●  平面反射鏡【PMJ-2】

1、有效孔徑：φ200mm；

2、俯仰微調：±3°；

3、左右微調：±6°；

4、面型精度：RMS優于1/20λ；

●  透鏡夾持器【TJQ-1】

1、中心高 ： 225mm；

2、升降可調：±10mm；

3、夾持范圍：Ф10mm～Ф76mm；

●  物鏡夾持器【W(wǎng)JQ-1】

1、夾持物鏡直徑：φ40mm/φ60mm/φ80mm/φ100mm物鏡框；

2、中心高：225mm；

3、左右旋轉范圍：0~50°；

●  自準前置鏡【ZQJ-20】

1、物鏡焦距：400mm；

2、出瞳距離： 20mm；

3、有效孔徑： φ50mm；

4、自準像格值： 20″；

5、放大倍率： 20x；

6、分辨率： ≤2.8″；

7、視       場： ≥3°12′ ；

8、出瞳直徑：3mm；

9、目鏡調節范圍：±5視度；

●  自準前置鏡【ZQJ-50】

1、物  鏡 焦 距：1000mm；

2、出  瞳 直 徑：2mm；

3、出  瞳 距 離：20mm；

4、有  效 孔 徑：φ80mm；

5、視           場：≥1°；

6、分    辨    率：≤1.4″；

7、目鏡調節范圍：±5視度；

8、放 大 倍 率：50x；

9、自準像格值 ：10″；

●  單目前置鏡【QZD-4】

1、物  鏡 焦 距：80mm；

2、出  瞳 直 徑：5mm；

3、出  瞳 距 離：22mm；

4、有  效 孔 徑：φ20mm；

5、視           場：≥10.5°；

6、物 鏡 分辨率：≤7.5″；

7、目鏡調節范圍：±5視度；

8、視 放 大 率：4x；

9、分劃板格值：0.1mm；

●  視度管【BJ-02】

1、物   鏡 焦 距：80mm；

2、分    辨   率：≤7.5″；

3、出  瞳 距 離：18mm；

4、放  大 倍 率：4×；

5、視   場   角：≥10°；

6、出  瞳 直 徑：4.5mm；

7、測  量 范 圍：±2.5SD；

8、視度最小格值：0.25SD；

9、目  鏡 視 度：±5視度；

10、有  效 孔 徑：φ12mm；

●  倍率計【TBL-1】

1、放大倍率：25倍；

2、物鏡焦距：40mm；

3、目鏡視度調節范圍：±5視度；

4、出瞳直徑：φ3.3mm；

5、出瞳距離：20mm；

6、分化板格值范圍：0~10mm；

7、目鏡放大率：12.5x；

8、分化板格值：0.05mm；

9、鏡管分化格值范圍:0～60mm；

10、物鏡垂軸放大率：2x；

●  高斯目鏡【FGM-1】

1、放大倍率：4.2x；

2、目鏡焦距：60mm；

 標準配置   Standard configuration

---

名稱	數量	單位	詳細信息
平行光管	1	套	F-3000H型
光源組件	1	套	KGY-306型；輸入電壓：220V；輸出電壓：12V；輸出功率：30W
測量顯微鏡	1	套	型號：CXJ-1
讀數顯微鏡	1	套	型號：DXJ-1
V型支架	1	套	型號：VZJ-1
可調平臺	1	套	型號：KTP-1
平面反射鏡	1	套	型號：PMJ-2
透鏡夾持器	1	套	型號：TJQ-1
自準前置鏡	1	套	型號：ZQJ-20
自準前置鏡	1	套	型號：ZQJ-50
6V直流穩壓電源	2	套	前置鏡用
工作臺	1	套	6150mm*950mm*800mm(3個分體）
帶框濾光鏡	4	件	橙色、中性、綠色、毛玻璃
平行光管附件	12	件	帶框十字分劃板1件；分辨率板（1#-5#）各1件；玻羅板1件；星點板（Φ0.1/Φ0.2/Φ0.01/Φ0.02/Φ0.05）各1件；
輔助導軌	1	套	長度2000mm
單目前置鏡	1	臺	型號：QZD-4
視度管	1	件	型號：BJ-02
倍率計	1	件	型號：TBL-1
高斯目鏡	1	件	型號：FGM-1
物鏡夾持器	1	件	型號：WJQ-1
圓轉臺、轉動導軌	1	套	圓轉臺直徑φ800mm  轉動導軌范圍315°，導軌長度1500mm

 保養維護   Maintenance

---

1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。

2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。

3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。

4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。

5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。

6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。

7、儀器使用完畢后，宜放在干燥、低溫處。

8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。

9、儀器應定期維護檢測，以保證原有精度。
