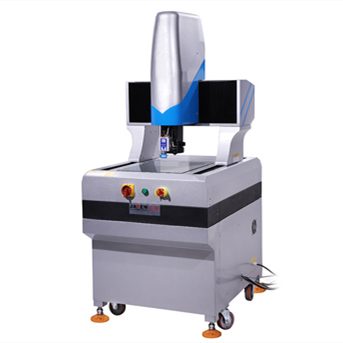

QVS-CNC系列 全自動高精度精密影像測量儀、龍門式、二次元

【QVS-3020CNC/4030CNC/5040CNC/6050CNC/7050CNC】



 產品簡介   Product introduction

---

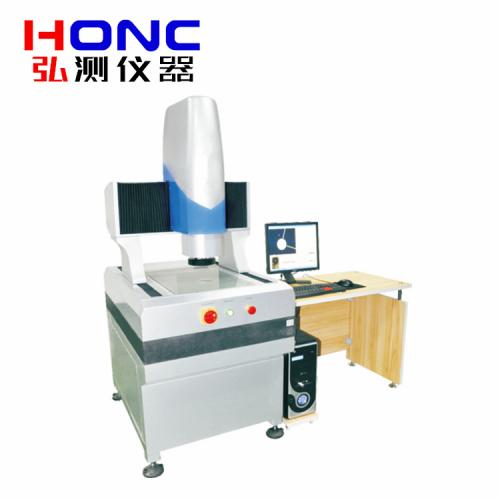

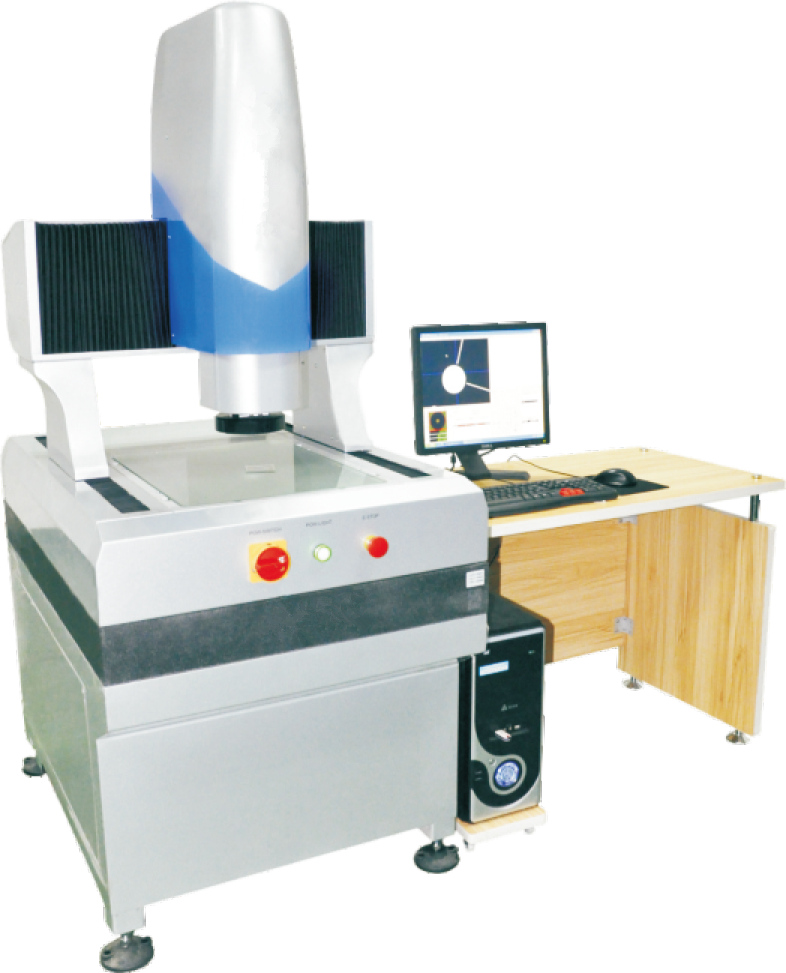

QVS-3020CNC/4030CNC/5040CNC/6050CNC/7050CNC型 高精度精密影像測量儀結合光、機、電一體將工件攝入電腦處理并放大28到180倍，顯示于屏幕上，可以直接拍照存檔或做表面觀察、量測、繪圖，其測量數據可做SPC統計，制成EXCEL報表，繪制圖檔可以轉成AUTOCAD應用，AUTOCAD圖形也可以調入電腦軟件中與工件對比，制成資料，可以在電腦上儲存、打印，更可透過網絡進行傳送。

弘測影像測量測繪儀于2003年正式搭配測控軟件推出。它綜合了機器視覺，精密光機，精密測量算法等技術，并在使用中充分吸收和采納了了廣大客戶的意見和建議, 經過一系列改善, 真正成為一個為客戶們所認同的, 使用起來得心應手的精密尺寸計量和位置檢測的工具。

該儀器適用于以二坐標及三坐標測量為目的的一切應用領域，在機械、電子、儀表、塑料等行業被廣泛應用。

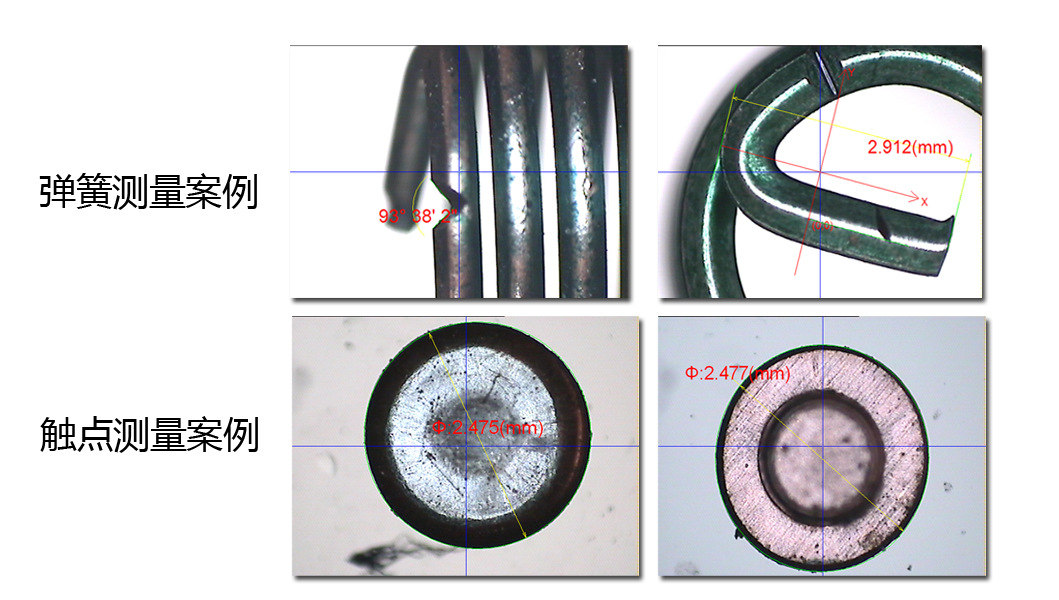

 應用范圍   Applications

---

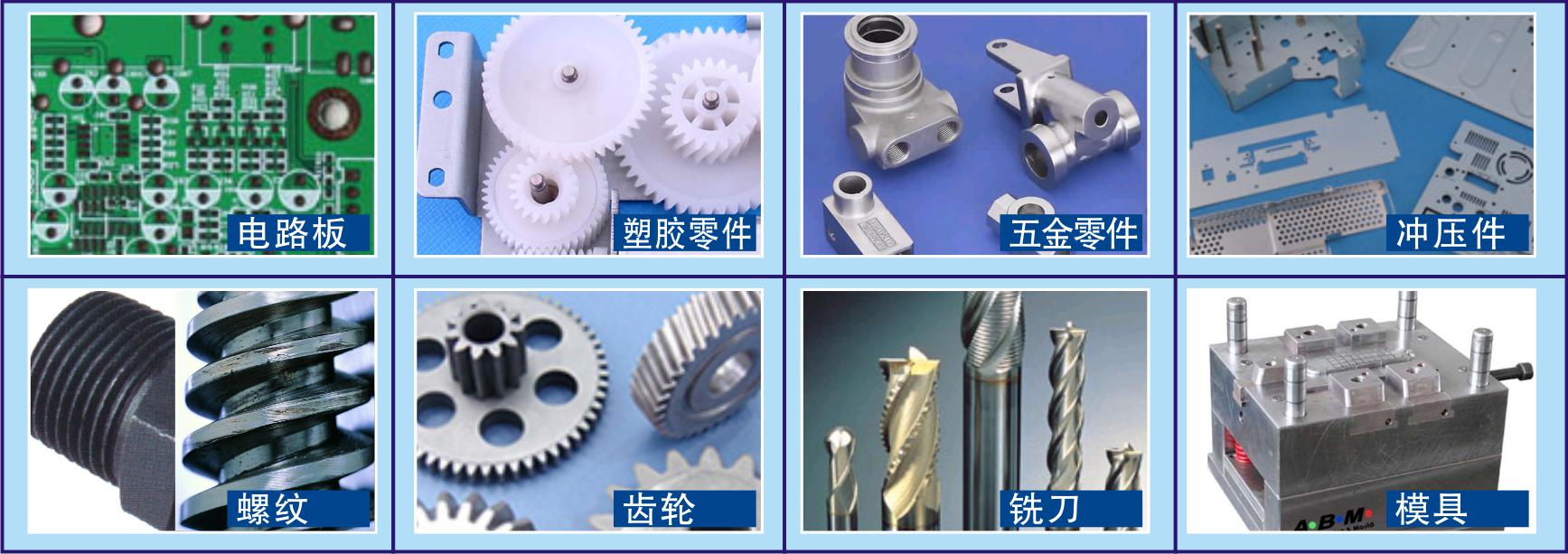

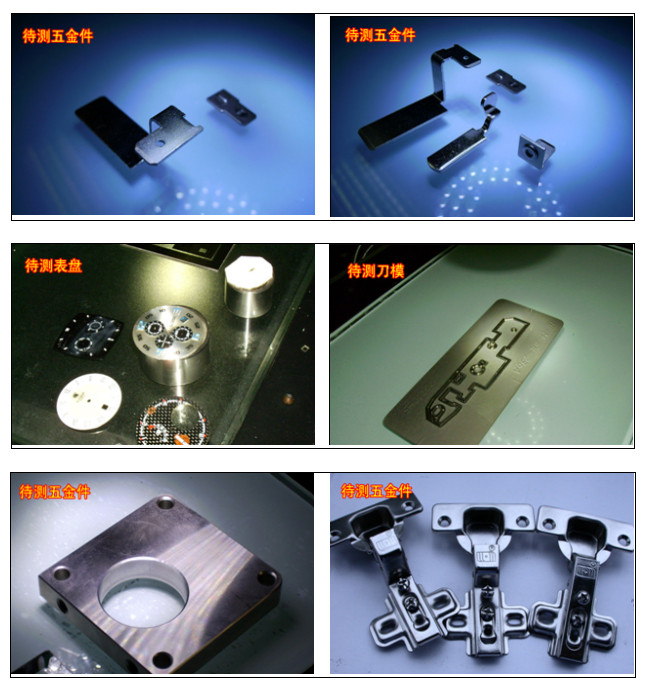

機械、電子、航空航天、模具、彈簧、齒輪、接線端子、電路板接點、五金塑膠、磁性材料、電子線路、元件、手表、小五金沖壓業、礦石業、及其它精密小五金行業。

■ 機械加工及生產

■ 電子產品生產

■ 精密儀表制造

■ 塑膠加工生產

■ 數碼產品生產

■ 軍工,航空等一切精密檢測

 工作環境   Work environment

---

1、溫度與濕度：

●  溫度：20－25℃

●  相對濕度：50％－60％

●  機房最大溫度變化率：10℃/小時

●  北部地區氣候干燥，建議使用加濕器

●  南方地區氣候潮濕，建議使用去濕器

2、機房散熱量：

保持機房內計算機系統操作于溫、濕度空間，必須計算機房內總散熱量，其中包括機房內機器散熱量總和。

3、空氣含塵量：

機房應保持清潔，空氣中的雜質不得過多。

4、機房顫動度：

機房內顫動不得過高，機房內產生震動的機器避免放置在一起，因顫動將使機器內機械部分、接頭、主機面板接觸部分產生松動而造成機器不正常。

5、電源：

    AC220V/AC110V

 性能特點   Performance characteristics

---

本儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；備有RS-232接口，與計算機連接后，采用擁有自主知識產品的專業HONC_QUICKMEASURING測量軟件軟件可對測繪圖形進行處理及輸出；采用彩色CCD攝像機、變焦物鏡作為測量瞄準系統；由二坐標工作臺、光柵尺與數據處理器組成數字測量及數據處理系統。用戶可根據各自的需要選配打印機和不同的測量瞄準系統。

1、擁有超強及完善的2.5D幾何測量功能（需選配測針）。

2、適合用于解決批量工件或復雜尺寸之檢測效率；強調快速、精準；品質保證。

3、提供影像截取、對比、校正、補償、自動尋邊、自動取點、自動對焦、智能學習等功能，針對重復工件的測量具有記憶、學習、自動編程的功能，快速準確的現場實時測量。

【硬件優點】

●該系列大行程全自動影像測量儀采用龍門式結構（橋架式），運行性能穩定，且機構穩定不變形。

●X、Y、Z三軸均采用伺服電機、全采用雙重閉環運動控制、可保證電機在中、高速運動時的穩定性，和準確的定位精度，X、Y、Z三軸均采用高精度線性滑軌搭配進口開放式光柵尺，保證測量精度。

●影像Z軸可自動對焦、配合自動變焦鏡頭，可實現自動變焦而不需要倍率調整.

●底座采用大幅大理石結構，可極大保證機構運行時的穩定和精度。

●配日本SENTECH高分辨率彩色攝像機，采用公司自主研發的表面冷光源，表面光由獨立四十八組光源組成，每一組均為恒流源驅動，連續可調，保證高品質的測量畫面。

●  高精度大理石基座、橫梁保證極高的穩定性及剛性。

●  小龍門移動式架構即工作臺載物玻璃不動，可獲得更高的速度而不影響測量。

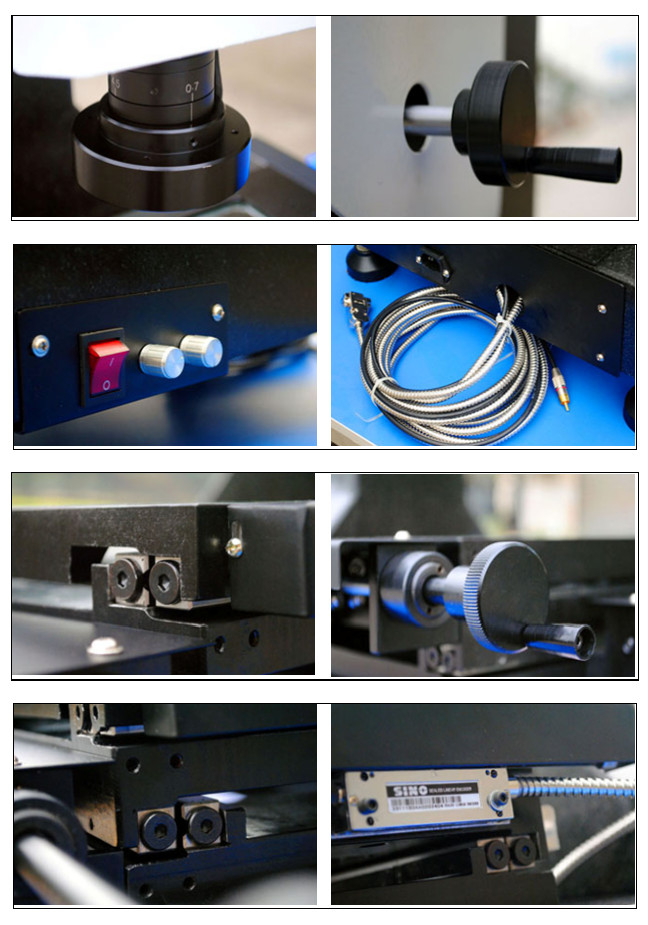

●  精密研磨級滾珠螺桿和日本THK精密線性導軌，配日本安川伺服馬達采用雙重閉環運動控制，具有高速精確的定位以及運動的穩定性。

●  可選配SONY高分辨率彩色攝像機，采用我公司自主研發的表面冷光源，表面光由獨立四十八組光源組成，每一組均為恒流源驅動，連續可調，保證高品質的測量畫面。

●  測量系統采用進口開放式英國RENISHAW精密光學尺，分辨率為0.5um。

●  采用我公司開發的嵌入式模塊控制電機，提高了電機響應速度，還簡化了儀器與PC機的接口，PC機與儀器通過USB線和S端子線連接。

●  自動連續變倍鏡頭，自動變倍后無需人工重新進行精度校驗。

●  影像導航系統讓你快速定位工件測量位置，大幅提高測量效率。

●  配我公司專用全自動測量軟件HONC_Quickmeasuring，可編程自動檢測，大大提高測量效率。

●  可選配英國RENISHAW接觸式探針，并配送Ф1、Ф2探針，搭配HONC_QuickMeasuring全自動影像測量軟件，進行三次元測量。

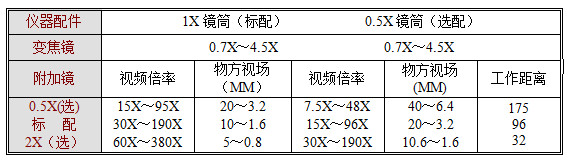

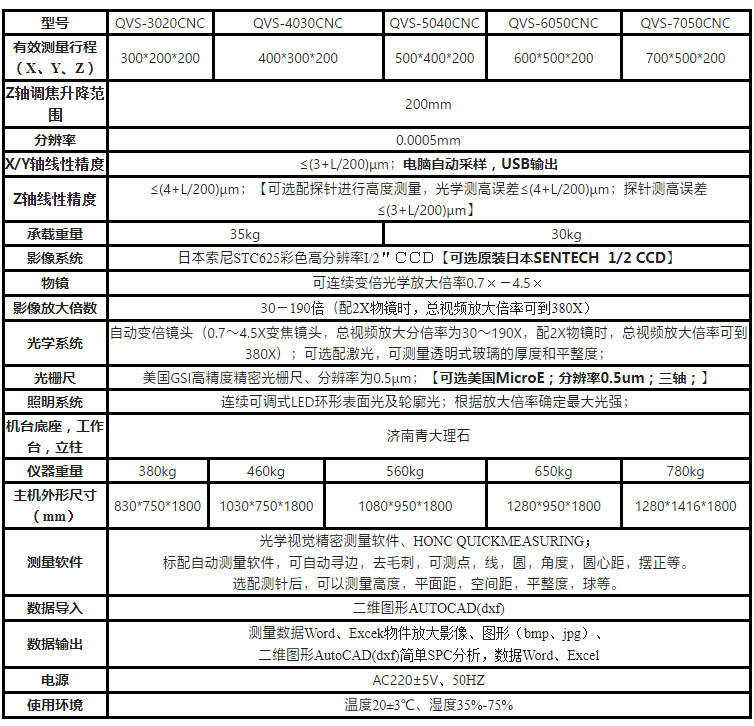

 技術指標   Technical indicators

---

附注：“T”為加探針的機型

 標準配置   Standard configuration

---

產品名稱	規格/型號	單位	數量	備注
影像測量儀主機	QVS-CNC	套	1
電腦	選配	臺	1	主板需帶有PCI插槽和COM口
二次元測量軟件	HONC_QUICKMEASURING	套	1	易學 好用 準確
CCD相機	原裝日本進口 CCD	個	1	圖像高清，測量精準
鏡頭	全自動變倍鏡頭（美國）	套	1
光柵尺	HONC	套	1
LED光源	HONC	套	1
數據處理系統	HONC	套	1
導軌	日本THK精密導軌及研磨級滾珠螺桿	套	1
大理石平臺	HONC	套	1
數據采集卡	RS-100數據盒	個	1	數據穩定
光學校正片	60*60mm	塊	1	校正倍數
圖形處理卡	SDK-2000	個	1	顯像清晰
底座、立柱、工作臺	純天然濟南青大理石	套	1	大理石不變形、精度高

 選配附件   Optional accessories

---

---

HONC_QUICKMEASURING軟件功能介紹

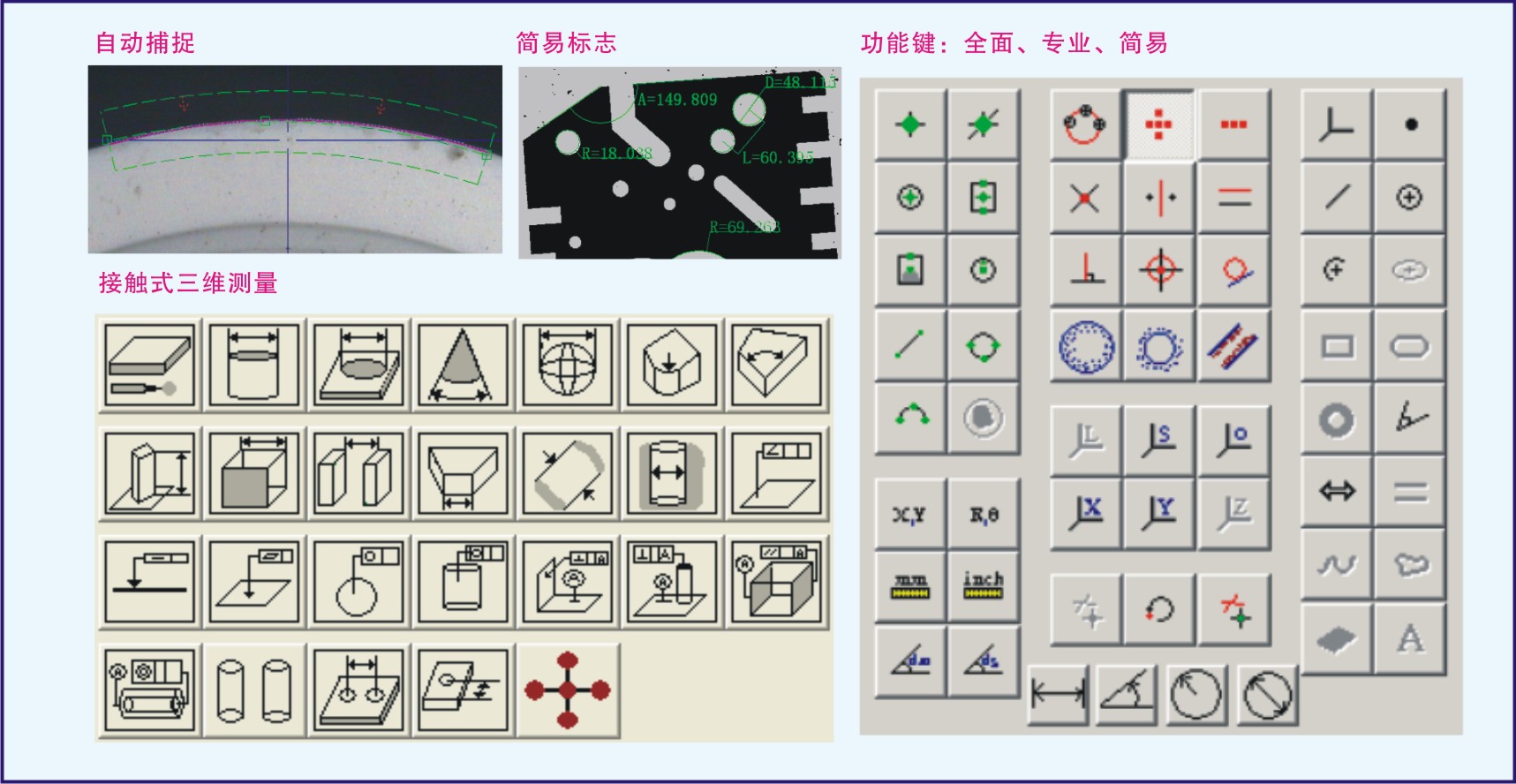

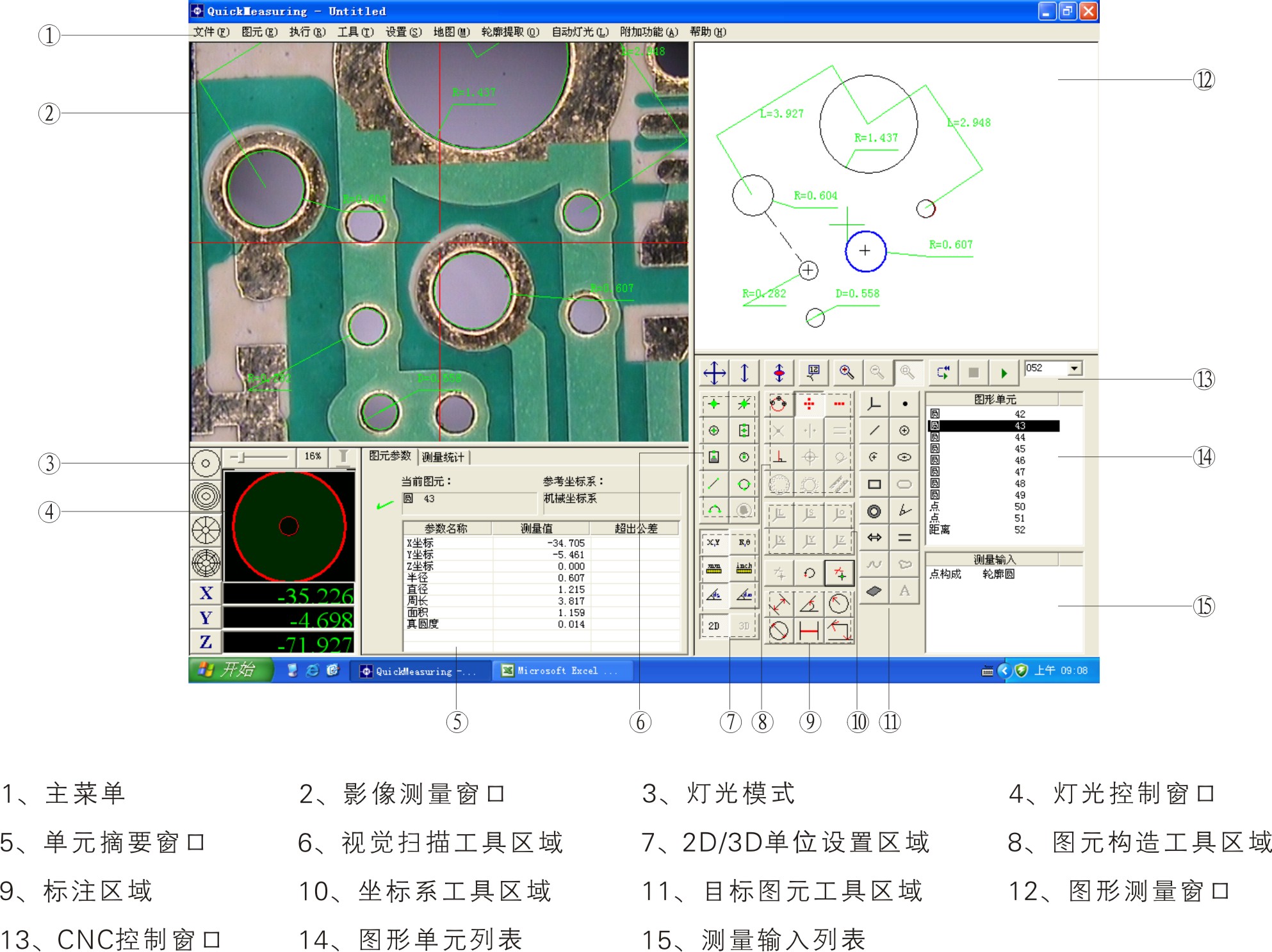

1、HONC QUICKMEASURING幾何量測軟件的設計是簡單易學的——架構在微軟的WINDOWS平臺上，如同WORD或EXCEL應用軟件一樣，整合了多種應用設計，呈現在全新組合的HONC QUICKMEASURING量測軟件上。

2、HONC QUICKMEASURING提供了多種幾何運算的功能——您可以借助各種直覺式的功能鍵輕易地在您的工件上取得信息并執行各種幾何運算，來獲得您所需要的坐標、尺寸及外觀圖等信息。

3、HONC QUICKMEASURING的程序易于編輯——HONC QUICKMEASURING使用教導式程序編輯，在量測過程中自動紀錄撰寫，量測完成則程序亦編輯完成。程序可被儲存、呼出及再執行。您亦可輸入DXF檔案到HONC QUICKMEASURING并快速轉換成HONC QUICKMEASURING可執行的程序。

4、HONC QUICKMEASURING可自動紀錄量測結果——量測完成后，您可通過量測信息及影像工具獲得您想要的數據，或計算、重組及儲存這些數據。

5、HONC QUICKMEASURING可進行最少取點或多點量測——在幾何運算上，各種量測功能被定義了最少取點數，例如兩點取線。但您也可以通過多點輸入功能鍵額外取點，而獲得更精確的量測值。

6、HONC QUICKMEASURING可將既存單元組合成新的單元——利用單元構成功能鍵的搭配，您可輕易的由已  存的單元衍生出其它的新單元。

7、HONC QUICKMEASURINGS可輕易建立參考坐標系——借助軸補正及原點歸零，您可建立一個使用坐標系。HONC QUICKMEASURING 允許您在同一個量測過程中設定多個參考原點，并可任意指定各量測單元與各參考原點的關聯。

8、光學對焦： 由計算機判定每次的對焦面，以保證變換焦距時測量的重現性及精準度。（重現性及精準度在 2ΜM 之內）

9、光學對焦測高： 搭配光學對焦功能可測量Z軸高度。（重現性及精準度在2ΜM之內）

10、上下光源都可編程，上光源是五環八向四區光源控制可提供多重光源亮度及角度，而且， 光源的狀態在編輯程序的同時被一并保存，實現光源的自動控制。

11、“全圖” 導航定位窗口: 可以實時瀏覽所有繪制的像素，并可讓鼠標點哪走哪,更讓測量之?dāng)?shù)據統統在掌控之中。

12、“瀏覽”窗口： 可觀察工件的全圖形并具有類似AUTOCAD的縮放功能。

13、在“瀏覽”視圖中進行標注： 可以直接在“瀏覽”視圖中進行尺寸的標注。

14、“地圖”窗口： 可把所拍的工件局部照片精密的整合成工件全圖，并保存為高像素的照片。還可打開以前所拍的地圖，直接進行繪圖、標注、修改等操作。

15、在“地圖”上導航定位： 在所拍地圖上點擊鼠標，則工作臺移至鼠標所點擊的位置，并在影像中顯示出來。

16、亞像素找邊： 讓軟件實時刷新,實時跟蹤鼠標，自動捕捉鼠標離最清晰邊緣的最近點，更大程度的節約測繪時間。

17、自定義圓： 可按客戶需要自定義標準的圖（由客戶自行定義圓的圓心坐標、直徑、半徑）。再以標準的圓和影像中的工件作對比，從而找到工件與標準圖形之間的誤差。

18、自定義線段： 客戶自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重迭對比，從而找到工件與標準圖形之間的誤差。

19、標注： 可測量平面上的任何幾何尺寸（直徑、半徑、角度、兩線距離、點到線的距離、兩圓間距等等）。

20、自設客戶坐標： 可以根據客戶本身的需要在影像中的實際工件上自行設定坐標原點（0，0），再以（0，0）點為基準在畫面任一點上標示該點X，Y坐標位置。

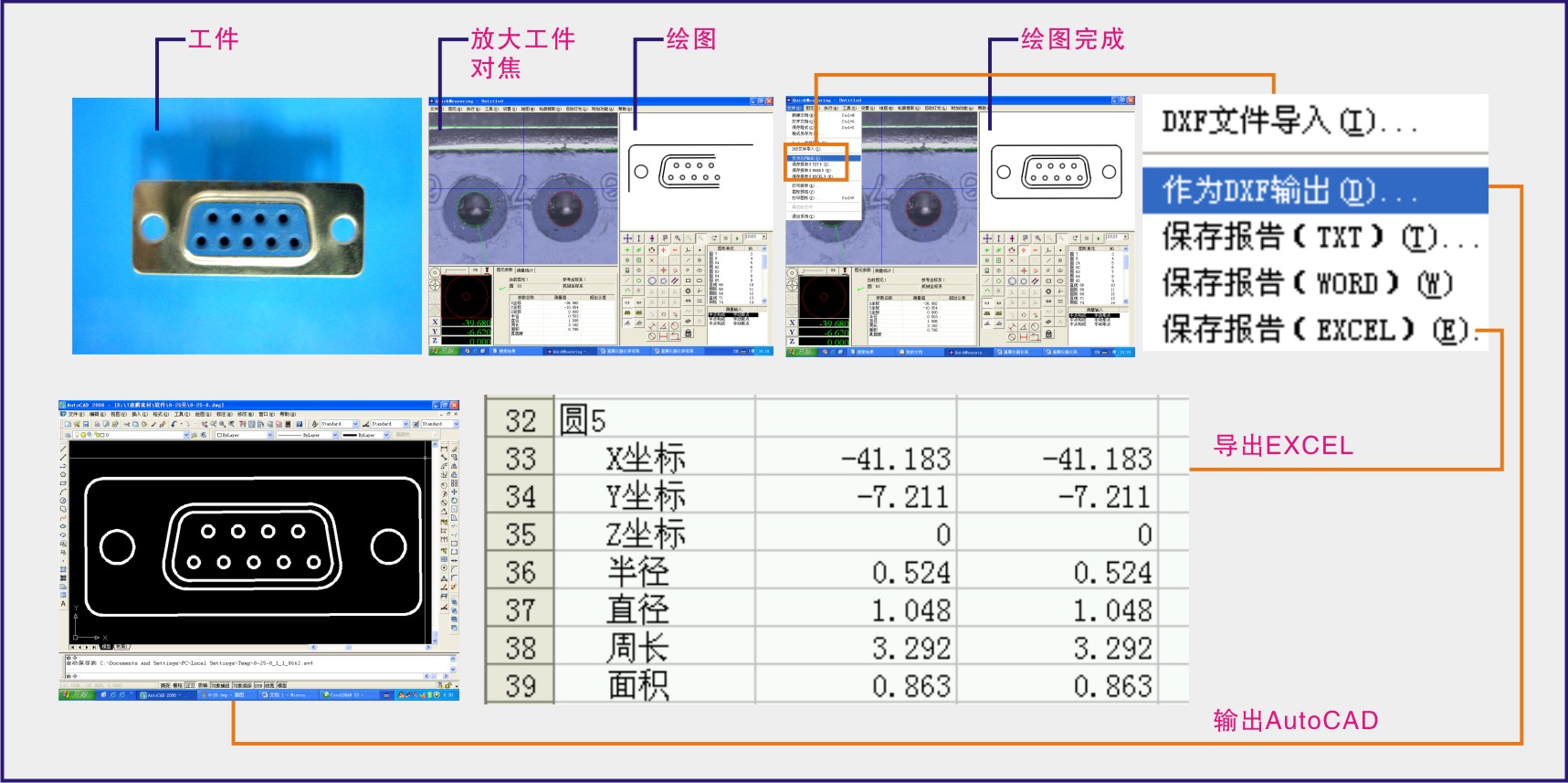

21、抄數： 可將產品外形描出，描出的圖形可轉入AUTOCAD形成工程圖。

22、形位公差： 真圓度，真直度，同心度，可計算出產品上圓形真圓度、直線邊真直度及兩圓心的同心度。

23、設置公差： 可設置產品的實際尺寸超出范圍，超出則以紅色背景警示。或停止工作，測試0K后再執行下一步。

24、發送至AUTOCAD：可將實時影像中按實際工件外形所描繪的像素直接輸出到AUTOCAD中成為工程圖。

25、打開“PDF文檔”：除了可打開DXF文檔外,還可打開PDF文檔。

26、保存高像素照片：可保存下更清晰的測繪圖元及產品照片?？梢愿蟊稊?shù)的在看圖軟件中觀察所保存的圖片。

27、Z軸校正： 對Z軸的移動偏差進行補償，使測量更精準。

28、運動系數控制： 可以更快速的在工作臺中進行定位，節約大量的測量時間。
