honc17
honc17
索氏體
英文名稱：sorbite
鋼經正火或等溫轉變所得到的鐵素體與滲碳體的機械混合物。索氏體組織屬于珠光體類型的組織，但其組織比珠光體組織細，其珠光體片層較薄，片層厚度約為800～1500ù（1ù=10∧-10 m)。索氏體具有良好的綜合機械性能。將淬火鋼在650-600℃進行回火，所得到的索氏體稱為回火索氏體（tempered sorbite）。回火索氏體中的碳化物分散度很大，呈球狀。故回火索氏體比索氏體具有更好的機械性能。這就是為什么多數結構零件要進行調質處理（淬火+高溫回火）的原因。

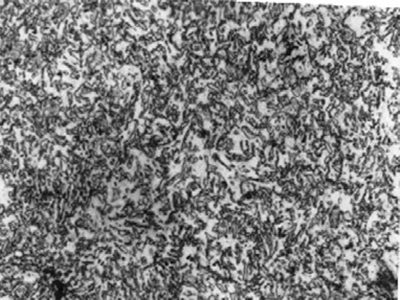

索氏體的定義及組織特征：
索氏體，是在光學金相顯微鏡下放大600倍以上才能分辨片層的細珠光體(GB/T7232標準)。其實質是一種珠光體，是鋼的高溫轉變產物，是片層的鐵素體與滲碳體的雙相混合組織，其層片間距較?。?50～350nm），碳在鐵素體中已無過飽和度，是一種平衡組織。
在鐵碳平衡圖上找不道它。它具有最優良的綜合機械性能。它有良好的屈服極限和沖擊韌性，抗拉強度為70-140公斤/毫米平方，伸長率10-20％，而硬度為HB＝250-320之間。
以碳鋼和低合金鋼為例，索氏體的獲得有一下幾種方法：
（1） 用正火獲得索氏體。即將鋼加熱到臨界溫度以上，然后加熱到臨界溫度以上，然后在空氣中冷卻。
（2） 用等溫轉變獲得索氏體。將鋼加熱到臨界溫度以上，然后投入500-650℃的鹽浴中，并讓其等溫分解為索氏體。同時淬透性不良的鋼，當其截面又很大時，在油中冷卻也能得到索氏體。
（3） 將淬火鋼在450－600℃進行回火，也可以獲得索氏體。由回火得到的索氏體，稱為回火索氏體?；鼗鹚魇象w中的碳化物分散度更大，且呈球狀，所以比由奧氏體直接（等溫轉變或正火）分解得到的索氏體具有更好的機械性能。這就是所有重要的結構零件，必須進行調質(淬火+高溫回火)處理的原因。
如想了解或關注更多金相學相關信息可咨詢我公司客服或直接登錄我們的官方網站查看更多你所需要了解的知識：http://www.a023.net
勁爆優惠，觸手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
honc17
honc17
