honc17
honc17
萊氏體的命名得自德國礦物和冶金學家阿道夫·萊德布爾（Adolf Ledebur 1837-1916)。1882年，勒德布爾在弗萊貝格工業大學對鐵碳合金的金相結構進行研究，發現了存在著這種共晶混合物。
主要性能
在高溫下形成的共晶滲碳體呈魚骨狀或網狀分布在晶界處，經熱加工破碎后，變成塊狀，沿軋制方向鏈狀分布，萊氏體常溫下是珠光體、滲碳體和共晶滲碳體的混合物。當溫度高于727℃時，萊氏體由奧氏體和滲碳體組成，用符號Ld表示。在低于727℃時，萊氏體是由珠光體和滲碳體組成，用符號Ld’表示，稱為變態萊氏體。因萊氏體的基體是硬而脆的滲碳體，所以硬度高，塑性很差。由共晶奧氏體和共晶滲碳體機械混合組成，為鐵碳相圖共晶轉變的產物。
形成過程
液態鐵碳合金在1147℃左右會發生共晶轉變，含碳量為4.3%的液態鐵碳合金會轉化為含碳量為2.11%的奧氏體和6.67%的滲碳體兩種晶體的混合物的萊氏體，其比例大約是1：1
L4.3%→Ld(γ2.11%+Fe3C）隨著溫度的降低，萊氏體中總碳含量組成不變，但其中的組分奧氏體和滲碳體的比例在發生改變。當溫度降到727℃以下時，萊氏體中的奧氏體成分會發生共析轉變，生成鐵素體和滲碳體層狀分布的珠光體。
γ0.77%→P(α0.0218%+Fe3C)所以727℃以下時，萊氏體是珠光體和滲碳體的機械混合物。
過共晶與亞共晶組成分析
雖然萊氏體中碳的含量是4.3%，但含量在2.06%到6.67%的液態鐵碳合金在降溫過程中都會有萊氏體產生，只是由于含碳量不同，產生的固態合金中不僅有萊氏體還有其他成分。 含碳量在2.11%到4.3%的液態鐵碳合金在降溫到共晶溫度之前，奧氏體即逐漸析出。到1147℃時，剩余的液態合金發生共晶轉變形成萊氏體，整個合金組成是先析出的奧氏體和萊氏體。溫度繼續降低后，先析出的奧氏體會沿晶界析出滲碳體，被稱為二次滲碳體。
γ→Fe3C(II)這樣含碳量在2.11%到4.3%的合金是奧氏體、萊氏體和二次滲碳體的混合物，但二次滲碳體和萊氏體中的滲碳體很難區分。而降到727℃以下時，奧氏體轉換成珠光體，合金組成為珠光體、低溫萊氏體和二次滲碳體的混合物，是亞共晶白口鐵的主要成分。

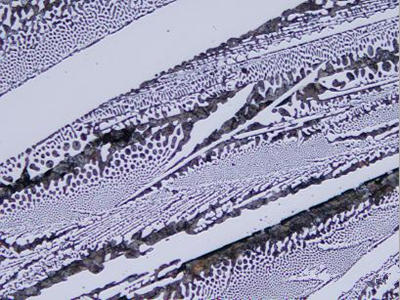

含碳量在4.3-6.67%的液態鐵碳合金在降溫到共晶溫度之前，滲碳體逐漸析出，被稱為一次滲碳體。到了1147℃時，剩余的液態合金會發生共晶轉變反應轉變成萊氏體，此時的合金組成是萊氏體和一次滲碳體的混合物。隨后一直保持這一組成727℃，至室溫后即為低溫萊氏體和一次滲碳體的混合物，是過共晶白口鐵的主要成分。結構上是低溫萊氏體分布在粗樹枝狀的白色一次滲碳體之間。
純萊氏體中含有的滲碳體較多，故性能與滲碳體相近，即極為硬脆。
如想了解或關注更多金相學相關信息可咨詢我公司客服或直接登錄我們的官方網站查看更多你所需要了解的知識：http://www.a023.net
勁爆優惠，觸手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
honc17
honc17
