【技術交流】-【自準直儀】HONC-目視自準直儀-測量導軌直線性的方法2


HONC-自準直儀-測量導軌直線性的方法

用戶最好能做一個調整基座，移動墊鐵的長度以200mm為宜， HCZZY-20、HCZZY--30、HCZZY--50每次移動距離為200mm，這時每小格讀數為0.0005mm；HC1401、HC1401A、HC1401B每次移動距離為200mm，這時每小格讀數為0.001mm；這樣計算起來方便。


 （圖一）

1.調整基座

2.自準直儀（平直儀）

3.反射鏡

4.移動墊鐵

5.導軌




將反射鏡移至被測導軌靠近儀器主體的一端，調整基座，使儀器目鏡內十字像出現在視場中心位置，然后擰動手輪，使刻線瞄準十字像。

再移動反射鏡移至導軌的另一端成像，直至在導軌二端都能看到完整的成像即可。將儀器和反射鏡固定，以免在測量中因輕微變動導致測量誤差。



一、作圖法

例：設一導軌全場為2米，用200mm墊鐵，各位置依次讀數值如下。

1） 0，2.5，3，5.5，7.8，10.5，11，10.8，13，15.5

2） 作圖取坐標軸0X為1:20，0Y為偏差值設取1000:1

則 P1=0  P2=2.5（應以P1點為起點）  P3=3（應以P2為起點）依次置P10連接

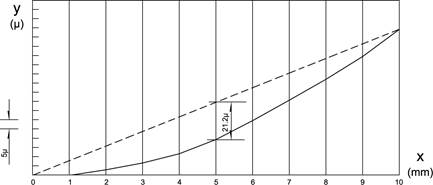

3） 連接一條以0位原點至P10的標準軸線，從中可知平行Y軸P5處導軌的最大偏差值（通過圖表可知偏差值為21.2μ）（見圖二）

（圖二）



二、計算法

1、 求算術平均值（將各個讀數相加，除以位置個數，求得算術平均值）

2、 求減后讀數值（各個讀數值減去算術平均值，求得減后讀數）

3、 求各點位置誤差值（第一位置誤差等于第一位置的減后讀數。將第一位置的誤差加上第二位置的減后讀數，得第二位置的誤差。再將第二位置的誤差加上第三位置的減后讀數，得第三位置的誤差。依次加到最后一個位置，得到每個位置的誤差值。）

例：設導軌全場為2米，用200mm墊鐵，各位置依次讀數如下。

1） 0，2.5，3，5.5，7.8，10.5，11，10.8，13，15.5

2） 求算術平均值：（0+2.5+3+5.5+7.8+10.5+11+10.8+13+15.5）÷10=7.98≈8

3） 求減后讀數值：-8，-5.5，-5，-2.5，-0.2，+2.5，+3，+2.8，+5，+7.5

4） 求各點位置誤差：-8，-13.5，-18.5，-21，-21.2，-18.7，-15.7，-12.9，-7.9，-0.4

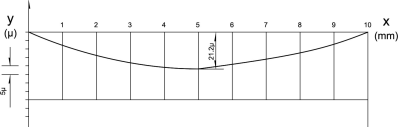

從上面的數值可以看出，-21.2μ為導軌的最大偏差，位置在第五檔處。為了實觀起來，可以將格位置的誤差做成圖形。（見圖三）



?（圖三）
